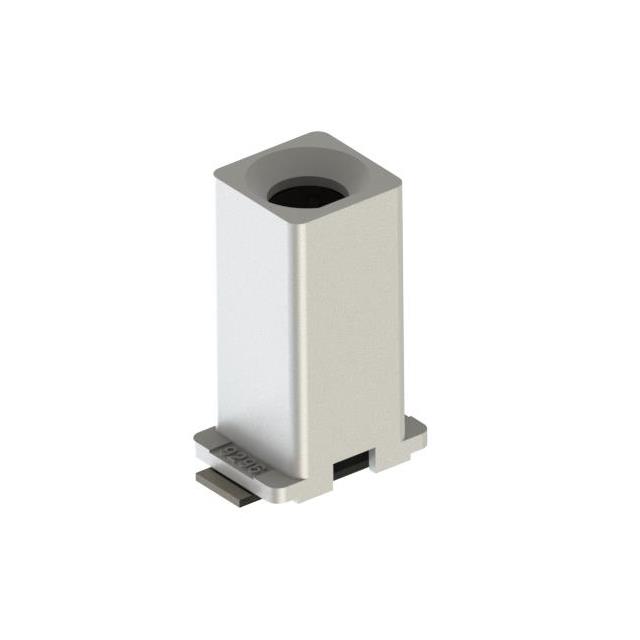

009296001553906

厂牌: AVX
产品描述: Individual Wires 1 1pin 锡 白色 插入 贴片安装 4mm(长度)*6.6mm(高度)
供应商型号: 581-009296001553906
供应商: Mouser
标准整包数: 1
AVX 矩形连接器 - 板载/直接线对板 009296001553906

009296001553906概述


    产品简介


    Poke-Home: 垂直顶插式连接器
    Poke-Home连接器是一种垂直顶插式的线对板连接器(WTB),适用于工业和严苛环境下的应用。它能够方便地将导线插入PCB板,替代传统的焊接方式和昂贵的两件式接头组件。Poke-Home连接器特别适用于需要快速、便捷安装的场合。

    技术参数


    - 电压等级:单通道600VAC;多通道300VAC(2至6通道)
    - 电流等级:见下表
    - 工作温度范围:-40°C至+125°C
    - 接触材料:铜合金
    - 接触镀层:镍上镀锡
    - 耐用性:5次循环
    - 适用导线规格:18-26AWG(实心或绞合导线,镀锡或非镀锡)
    - 最大绝缘层直径:2.20mm
    - 绝缘材料:尼龙46,玻璃填充,UL94 V-0等级
    - 包装:带卷和盘装,每盘400个,盘长330mm

    产品特点和优势


    - 双刃盒形接触设计:提供最大机械稳定性和导线保持力。
    - 带卷和盘装:适合自动化表面贴装(SMT)。
    - 兼容性强:可接受实心或绞合导线,18-26AWG范围内的导线。
    - 简便操作:只需简单剥离并插入导线,通过旋转或使用小刀工具即可轻松移除或更换导线。

    应用案例和使用建议


    应用场景:
    - 工业/严苛环境下线对板应用
    - 替代传统的硬焊导线到PCB板
    - 替代成本高昂的两件式接头组件
    使用建议:
    - 在安装过程中,确保导线的绝缘层直径不超过2.20mm。
    - 使用配套的导线提取工具,以简化导线的拆卸过程。
    - 在高振动或高温环境中使用时,需定期检查连接器的稳固性。

    兼容性和支持


    - 兼容性:适用于18-26AWG范围内的导线,最大绝缘层直径为2.20mm。
    - 支持和维护:详细的技术文档和应用说明可参考产品规范201-01-151和应用说明201-01-152。

    常见问题与解决方案


    1. 问题:如何正确安装导线?
    - 解决办法:确保导线剥皮长度适中,插入时确保导线完全进入连接器。
    2. 问题:导线如何拆除?
    - 解决办法:使用配套的导线提取工具,轻轻旋转导线使其松动,然后拔出。
    3. 问题:连接器的耐久性如何?
    - 解决办法:连接器设计为可承受5次循环,但实际使用中应避免频繁插拔以延长使用寿命。

    总结和推荐


    总结:
    Poke-Home连接器是一款专为工业和严苛环境设计的线对板连接器,具备高效、便捷的特点。其独特的双刃盒形接触设计提供了出色的机械稳定性和导线保持力,而带卷和盘装的设计则极大地提高了生产效率。此外,其广泛的适用范围和简便的操作使它成为众多应用的理想选择。
    推荐:
    鉴于其卓越的性能和广泛的应用场景,我们强烈推荐Poke-Home连接器用于工业和严苛环境下的线对板连接需求。

009296001553906参数

参数
排数 1
触头镀层
电缆端接 插入
针脚数 1pin
触头镀层厚度 -
类型 Individual Wires
颜色 白色
电缆间距 -
长*宽*高 4mm(长度)*6.6mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

009296001553906厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。
