009296001202906

厂牌: AVX
产品描述: Individual Wires 1 1pin 锡 白色 插入 贴片安装 3mm(长度)*7mm(高度)
供应商型号: TS-009296001202906
供应商: 海外现货
标准整包数: 2000

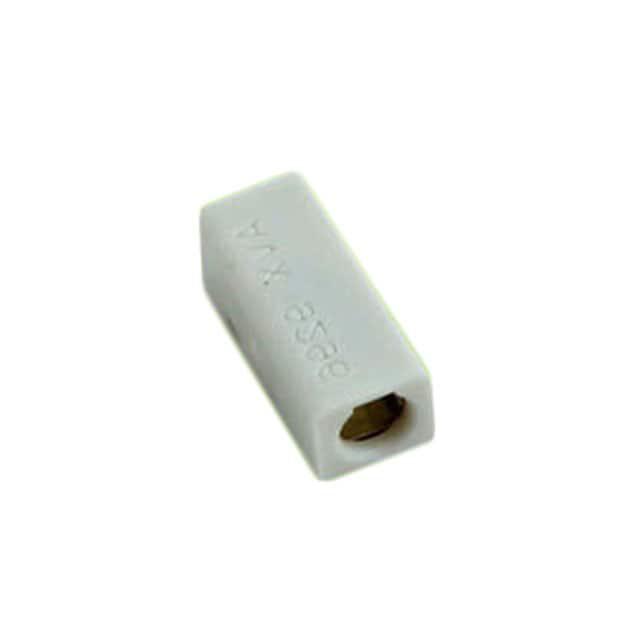

AVX 矩形连接器 - 板载/直接线对板 009296001202906

009296001202906概述

    Poke-Home: Low Profile Horizontal 20-26 AWG Connectors

    产品简介


    Poke-Home低轮廓水平连接器(型号:00-9296)专为工业和商业应用设计,采用简约的插入和拔出设计。这些连接器能够处理20至26 AWG的实心和绞合导线,提供稳定可靠的电线到板端接。适用于机器控制、商用建筑控制系统、智能电网、SSL/LED照明等多种场景,具有广泛的适用性和可靠性。

    技术参数


    - 电气特性:
    - 电流额定值(根据表格):20AWG:8A (UL), 6A (cUL);22AWG:7A (UL), 5A (cUL);24AWG:6A (UL), 3.75A (cUL);26AWG:5A (UL), 3.75A (cUL)
    - 电压等级:300 VAC
    - 工作温度范围:-40°C至+130°C
    - 环境特性:
    - 绝缘材料:玻璃填充尼龙46(UL94V0)
    - 接触材料:磷青铜
    - 镀层:镍上镀锡
    - 耐久性:3次循环

    产品特点和优势


    - 简单的插拔操作:通过简单的剥离和插入操作完成导线的安装,易于拆卸。
    - 最低高度:2.5mm的高度实现了这一AWG范围内可能的最低高度。
    - 广泛适用性:接受20-26 AWG的实心和绞合导线。
    - 高稳定性:双弹簧盒接触器提供最大的机械稳定性和导线保持力。

    应用案例和使用建议


    这些连接器广泛应用于机器控制、商用建筑控制系统、智能电网、SSL/LED照明等多个领域。例如,在机器控制中,这些连接器可用于电机、驱动器、电磁阀、传感器、风扇和泵等。在商业建筑中,这些连接器可以用于控制系统、安全系统、消防系统和传感器。对于需要小数根导线的应用,这些连接器尤其合适。
    使用建议:
    1. 在安装前检查导线直径不超过1.60mm。
    2. 使用标准工具确保导线正确安装和稳固连接。
    3. 按照规范进行布线,确保良好的电气连接。

    兼容性和支持


    - 这些连接器与市面上大多数电路板兼容,且采用SMT(表面贴装技术)安装方式,便于自动化生产。
    - 供应商提供了详尽的技术支持文档和安装指南,帮助客户正确安装和使用这些连接器。
    - 有关详细的装配过程和说明,请参阅应用笔记201-01-167。

    常见问题与解决方案


    1. 导线无法牢固插入:检查导线直径是否符合要求(20-26 AWG),并且没有损伤绝缘层。
    2. 连接不稳定:确认安装位置正确,按照规范操作。
    3. 电流过载:参照技术手册中的电流额定值,确保使用正确的导线。

    总结和推荐


    综上所述,Poke-Home低轮廓水平连接器在工业和商业应用中表现出色。其简便的操作、高稳定性、宽泛的适用性和耐用性使其成为多种应用场景的理想选择。对于需要高效、可靠和便捷连接的场合,这款连接器无疑是值得推荐的优质产品。

009296001202906参数

参数
类型 Individual Wires
颜色 白色
电缆间距 -
排数 1
触头镀层
电缆端接 插入
针脚数 1pin
触头镀层厚度 -
长*宽*高 3mm(长度)*7mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

009296001202906厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

009296001202906数据手册

厂牌 PDF简要描述 下载
AVX 矩形连接器 - 板载/直接线对板 AVX 009296001202906 009296001202906数据手册

009296001202906封装设计

查看详情并下载
Symbol
Footprint
3D Model
