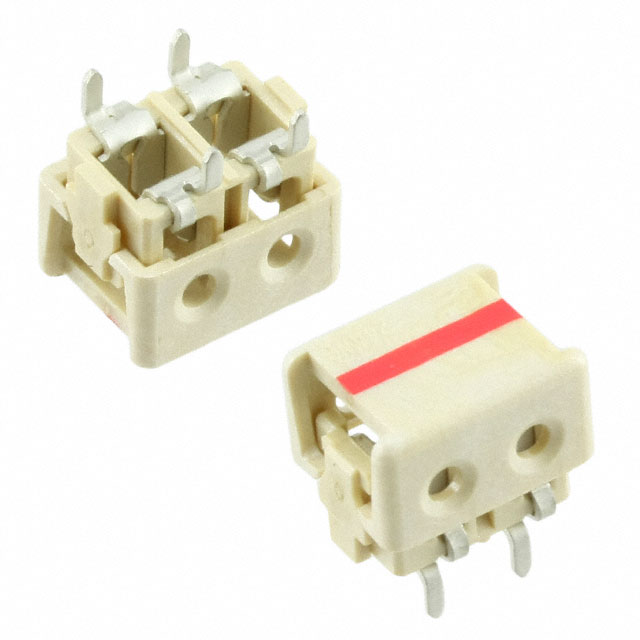

3-2106751-2

厂牌: TE CONNECTIVITY
产品描述: Individual Wires 1 2pin 5.08μm 锡 自然色 IDC 4mm 通孔安装 9.7mm*7.747mm*5.7912mm
供应商型号: N-3-2106751-2
供应商: 云汉优选
标准整包数: 350

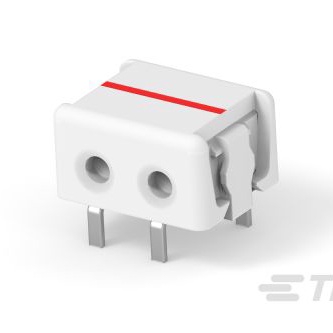

TE CONNECTIVITY 矩形连接器 - 板载/直接线对板 3-2106751-2

3-2106751-2概述

    IDC Poke-In Wire Connectors: 技术手册综述

    1. 产品简介


    TE Connectivity(TE)提供的IDC Poke-In Wire连接器系列是绝缘位移连接器(IDC),适用于表面贴装和通孔两种安装方式。这类连接器主要用于线缆到板端子的快速无工具化连接。它们特别适合于LED应用中的金属包覆电路板和FR4材料电路板上非LED照明应用的快速连接。这些连接器采用TE先进的绝缘位移技术,确保稳定可靠的电连接,适用于单个或多个印刷电路板之间的电力传输。

    2. 技术参数


    - 电流等级:最大8A(适用于18AWG线缆)
    - 电压等级:交流400V/直流400V
    - 绝缘耐压强度:1500VAC
    - 操作温度范围:-40°C至105°C
    - 材料:
    - 连接器壳体:PA UL94 V-0级阻燃材料
    - 接触点:镍镀层铜合金,表面镀锡
    - 外形尺寸:
    - 尺寸D:5.7mm至17.7mm(视具体型号而定)

    3. 产品特点和优势


    - 绝缘位移设计:无需预先剥线即可进行无工具化连接。
    - 内置盖子:提供导线入口定位,并在完全就位时确保导线位于双槽绝缘位移区中,从而保障电气连接的可靠性。
    - 抗振动性:内置盖子提供强大的机械防震能力,在高振动环境中仍能保持稳定的连接。
    - 组装简便:透明窗口便于观察导线位置,色码化的外壳方便识别不同尺寸的导线。
    - 闭端和穿孔版本:闭端型适用于单一导线的独立连接,穿孔型适用于多块电路板的串连连接。

    4. 应用案例和使用建议


    - 应用案例:这款连接器广泛应用于LED照明系统、暖通空调控制、火灾和安全控制系统、家用电器及电动工具等。
    - 使用建议:
    - 确保按照色码正确选择合适的导线大小以保证连接的稳定性。
    - 在高振动环境下,选择内置盖子的版本,以确保机械连接的稳固性。
    - 定期检查连接器的接触状况,避免由于长期使用导致的磨损或氧化。

    5. 兼容性和支持


    - 兼容性:此连接器适用于多种电路板类型,包括金属包覆电路板和FR4电路板。
    - 厂商支持:TE Connectivity提供标准的产品销售条款和服务支持,确保用户可以获取及时的技术支持和维护服务。

    6. 常见问题与解决方案


    - Q: 如何正确剥线以实现无工具化连接?
    - A: 使用绝缘位移连接器无需预剥离导线,只需将导线插入指定槽位即可完成连接。

    - Q: 如何保证连接器在振动环境中保持稳定?
    - A: 选择具有内置盖子的型号,盖子能够提供额外的机械支撑,减少导线的松动。

    - Q: 如何检查连接器的工作状态?
    - A: 观察透明窗口内的导线位置,确保所有导线正确就位并紧密接触。

    7. 总结和推荐


    综上所述,TE的IDC Poke-In Wire连接器凭借其高效、可靠且易于安装的特点,在工业应用领域表现卓越。特别是其创新的绝缘位移技术大大简化了装配过程,提高了生产效率。无论是对于需要频繁插拔的临时连接还是对稳定性和可靠性要求较高的永久连接,这一系列连接器都提供了出色的解决方案。因此,强烈推荐给那些寻求高效、可靠和易用连接解决方案的工程师和技术人员。

3-2106751-2参数

参数
电缆间距 4mm
排数 1
触头镀层
电缆端接 IDC
针脚数 2pin
触头镀层厚度 5.08μm
类型 Individual Wires
颜色 自然色
长*宽*高 9.7mm*7.747mm*5.7912mm
安装方式 通孔安装
零件状态 在售
包装方式 盒装,散装,卷带包装

3-2106751-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

3-2106751-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 板载/直接线对板 TE CONNECTIVITY 3-2106751-2 3-2106751-2数据手册
