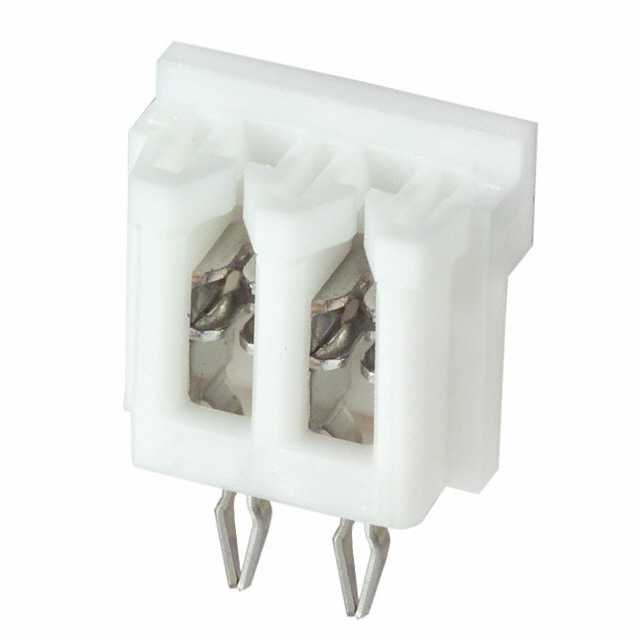

02DB-6S(LF)

厂牌: JST
产品描述: Individual Wires 1 2pin 铅,锡 白色 IDC 2.5mm 通孔安装 7.5mm(长度)*10.75mm(高度)
供应商型号: Q-02DB-6S(LF)
供应商: 期货订购
标准整包数: 18000
JST 矩形连接器 - 板载/直接线对板 02DB-6S(LF)

02DB-6S(LF)概述


    产品简介


    JST公司的DB连接器是一种2.5毫米间距的绝缘位移连接器,特别设计用于直接焊接到印刷电路板(PCB)上。该连接器以其紧凑和低轮廓的特点而著称,可以单独使用或者与NR或HR连接器结合使用,广泛应用于各种电子设备和系统中。

    技术参数


    - 电流额定值:2A AC, DC (适用于AWG #24)
    - 电压额定值:250V AC, DC
    - 温度范围:-25°C至+85°C(包括电气电流应用时的温升)
    - 绝缘电阻:最小1,000MΩ
    - 耐压:1,500V AC/分钟
    - 适用线缆:UL1007 (具体联系JST获取其他UL线缆信息)
    - AWG #28, #26, #24
    - 导体/7股,镀锡
    - 绝缘外径/1.0至1.5mm
    - 适用PCB厚度:1.6mm
    - 符合RoHS标准

    产品特点和优势


    1. 紧凑和低轮廓:低轮廓设计使得安装高度仅为7.1mm,宽度为4.1mm,非常适合空间受限的应用场合。
    2. 双U形槽绝缘位移部分:两个镀锡的U形槽确保了极高的可靠性。
    3. 锁定焊尾:接触的兼容焊尾有两个锁定位置,确保一旦插入PCB后连接稳定可靠。
    4. 应力释放:通过保持线缆外部防止振动、冲击或弯曲造成的应力影响,确保电路完整性。
    5. 互换性:与压接式SBN和SCN连接器具有相同的PCB布局和孔径尺寸,便于替换。

    应用案例和使用建议


    应用场景:
    - 汽车电子:用于车身控制模块、传感器等连接。
    - 工业自动化:可用于PLC控制器、变频器等设备的信号传输。
    - 家用电器:用于电视、空调、冰箱等家电内部线路连接。
    使用建议:
    - 在安装前确保焊接已完全冷却,避免对连接器施加任何拉力。
    - 不要重复使用已经从PCB上拆除并重新焊接的连接器,以确保连接的稳定性。

    兼容性和支持


    - 兼容性:与JST的其他连接器(如NR或HR连接器)兼容。
    - 支持:如需详细信息和技术支持,请联系JST公司。

    常见问题与解决方案


    1. 问题:焊接时连接器出现错位。
    - 解决方案:等待焊接完全冷却后,轻轻调整连接器位置,确保其准确对齐。

    2. 问题:长时间暴露在高温环境下,连接器性能下降。
    - 解决方案:在设计时考虑散热措施,确保工作温度不超过规定范围。

    总结和推荐


    DB连接器凭借其紧凑的设计、卓越的性能和多种应用场景,在市场上具有很高的竞争力。其独特的应力释放功能和互换性使其成为各种电子设备的理想选择。总体来说,我们非常推荐使用这款产品。对于需要高可靠性的应用,JST的DB连接器无疑是理想的选择。

02DB-6S(LF)参数

参数
触头镀层 铅,锡
电缆端接 IDC
针脚数 2pin
触头镀层厚度 -
类型 Individual Wires
颜色 白色
电缆间距 2.5mm
排数 1
长*宽*高 7.5mm(长度)*10.75mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装
