首页  >  产品百科  >  02P-MWPV-SSR

02P-MWPV-SSR

厂牌: JST
产品描述: PLUG,RECTANGULAR CONNECTOR 1 导线安装 18.7mm(长度)
供应商型号: 02P-MWPV-SSR
供应商: 国内现货
标准整包数: 1

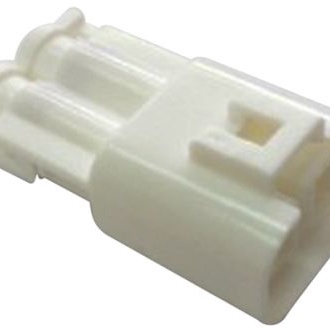

JST 矩形连接器 - 板载/直接线对板 02P-MWPV-SSR

02P-MWPV-SSR概述

    MWP Connector 技术手册概述

    产品简介


    MWP Connector 是一款具有7.0mm间距的可断开式压接线对线连接器,适用于电力供应系统。该连接器设计有低插入力触点、卡锁结构、内部锁定装置和滑动锁定机构,能够提供良好的互换性。MWP Connector 在工业、汽车电子、通信设备等领域有着广泛的应用前景。

    技术参数


    - 电流额定值: 最大7A(交流/直流)
    - 电压额定值: 最大300V(交流/直流)
    - 温度范围: -40°C至+105°C(包括通电时的温升)
    - 接触电阻: 初始值≤7mΩ;环境测试后≤10mΩ
    - 绝缘电阻: 最小1,000MΩ
    - 耐压性: 1,500V AC/分钟
    - 适用电线: AWG#26至#18,截面积0.13至0.75mm²,绝缘外径2.1至2.5mm
    - 防水等级: JIS C 0920(IEC 60529 IPX4)

    产品特点和优势


    - 低插入力: 减少了安装和维护过程中的劳动强度。
    - 内锁机制: 确保了连接器在高振动环境中也能保持稳定。
    - 互换性: 可以与其他标准连接器兼容,便于集成到不同设备中。
    - 防水设计: 适合于各种恶劣环境下的使用。

    应用案例和使用建议


    - 工业控制: MWP Connector 的高电流承载能力和稳定的连接性能使其非常适合用于工业自动化设备的电源连接。
    - 汽车电子: 高防水等级使其成为车载电子设备的理想选择。
    - 通信设备: 高电流承载能力使得它能够在数据中心的电源分配中发挥重要作用。
    使用建议:
    - 安装时要确保所有连接器配件完整且正确安装,尤其是防水组件,以保证连接器的可靠性和防护等级。
    - 建议定期检查连接器状态,确保其保持良好接触,防止因老化导致的连接失效。

    兼容性和支持


    - MWP Connector 支持多种型号,可以与不同规格的电线配套使用,具有良好的互换性。
    - 供应商提供相关的装配指南和支持文档,帮助用户正确安装和维护产品。
    - 如需特殊规格产品,请直接联系JST公司获取详细信息。

    常见问题与解决方案


    - 问题1: 插头与插座接触不良。
    - 解决方法: 检查是否有异物阻塞插孔或插针,确保连接器插拔顺畅无阻。
    - 问题2: 连接器防水效果不佳。
    - 解决方法: 确认所有防水组件都已正确安装,且密封圈完好无损。
    - 问题3: 接触电阻过大。
    - 解决方法: 检查接触面是否有氧化现象或脏污,必要时进行清洁处理。

    总结和推荐


    综上所述,MWP Connector 在电力供应系统的连接方面表现出色,拥有优异的电气性能和可靠性。它不仅具有良好的互换性,还具备出色的防水和抗振能力,是工业、汽车电子及通信设备领域的理想选择。对于需要在复杂环境下实现高效电力传输的场合,我们强烈推荐使用MWP Connector。

02P-MWPV-SSR参数

参数
排数 1
触头镀层 -
电缆端接 -
针脚数 -
触头镀层厚度 -
类型 PLUG,RECTANGULAR CONNECTOR
颜色 -
电缆间距 -
长*宽*高 18.7mm(长度)
安装方式 导线安装
应用等级 工业级
零件状态 在售
包装方式 盒装

02P-MWPV-SSR厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

02P-MWPV-SSR数据手册

厂牌 PDF简要描述 下载
JST 矩形连接器 - 板载/直接线对板 JST 02P-MWPV-SSR 02P-MWPV-SSR数据手册

02P-MWPV-SSR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ ¥ 14.4188
库存: 50
起订量: 20 增量: 1
交货地:
最小起订量为:20
合计: ¥ 288.37
直接购买
加入购物车
