LMK61E2-SIAR

产品分类: 压控振荡器(VCO)
厂牌: TEXAS INSTRUMENTS
产品描述: 162mA 3.135V 3.465V 1GHz 贴片安装 7mm*5mm*1.15mm
供应商型号: LMK61E2-SIAR
供应商: 云汉优选
标准整包数: 1

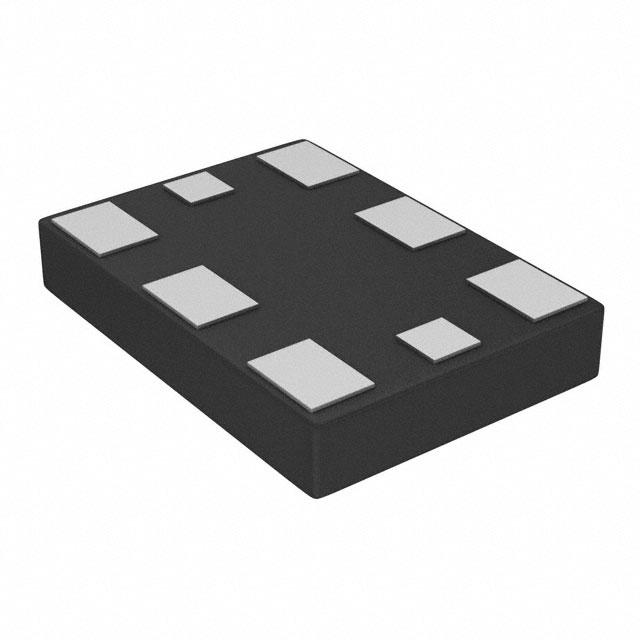

TEXAS INSTRUMENTS 压控振荡器(VCO) LMK61E2-SIAR

LMK61E2-SIAR概述

    LMK61E2 Ultra-Low Jitter Programmable Oscillator

    产品简介


    LMK61E2是一款超低抖动的高性能压控振荡器(PLL),集成了内部EEPROM和分数N频率合成器。该产品能够生成常用的参考时钟,并具备LVPECL、LVDS和HCSL三种输出格式。LMK61E2的应用领域广泛,涵盖了高性能的晶体、SAW或硅基振荡器替换品,适用于交换机、路由器、网络线路卡、基站单元(BBU)、服务器、存储/SAN设备、测试和测量系统、医疗成像系统以及FPGA、处理器附件等领域。

    技术参数


    - 供电电压: 3.3 V ± 5%
    - 输出频率范围:
    - LVPECL: 10 MHz 至 1 GHz
    - LVDS: 10 MHz 至 900 MHz
    - HCSL: 10 MHz 至 400 MHz
    - 输出电压摆幅:
    - LVPECL: 700 mV 至 1200 mV
    - LVDS: 300 mV 至 480 mV
    - HCSL: 600 mV 至 850 mV
    - 电源抑制比(PSRR): –70 dBc
    - 总频率容差: ±50 ppm
    - 工作温度范围: –40°C 至 +85°C
    - 引脚配置: 8-pin QFM (SIA), 7.00 mm x 5.00 mm
    - 典型功耗:
    - LVPECL: 162 mA (最小值), 208 mA (最大值)
    - LVDS: 152 mA (最小值), 196 mA (最大值)
    - HCSL: 155 mA (最小值), 196 mA (最大值)

    产品特点和优势


    1. 超低噪声、高性能: LMK61E2具有90 fs RMS(典型值)的超低抖动,在输出频率超过100 MHz时仍能保持卓越的性能。
    2. 灵活的输出格式: 用户可根据需求选择LVPECL、LVDS或HCSL输出格式。
    3. 内置EEPROM: 支持用户配置默认设置,实现快速系统级验证。
    4. 系统级功能: 包括频率边际化选项和内部EEPROM,方便系统设计和调试。
    5. 电源管理: 内置电源调节功能,提高了系统的可靠性和稳定性。

    应用案例和使用建议


    - 高精度时钟生成: LMK61E2适用于需要极高精度时钟信号的场合,例如通信网络和存储系统。
    - 可靠性提升: 在高噪声环境中,其强大的电源抑制比(PSRR)有助于提高整体系统可靠性。
    - 使用建议: 在设计过程中,应注意输出对噪声的敏感性,采用合适的去耦电容以确保信号完整性。

    兼容性和支持


    LMK61E2支持I2C接口,便于系统集成。制造商提供全面的技术支持,包括在线文档、WEBENCH® Power Designer工具以及社区资源,帮助用户快速完成设计并解决问题。

    常见问题与解决方案


    - 问题: 如何实现频率边际化?
    - 解决方法: 使用I2C接口配置内部EEPROM的频率边际化设置。
    - 问题: 如何确保电源电压稳定?
    - 解决方法: 使用LC滤波器和合理的去耦电容布局以减少电源噪声。

    总结和推荐


    综上所述,LMK61E2是一款高度集成且功能强大的振荡器,适用于多种高性能应用场景。其卓越的低噪声特性和灵活的输出格式使其在市场上具有很强的竞争力。我们强烈推荐此产品用于需要高精度时钟信号的应用场景。

LMK61E2-SIAR参数

参数
功率 -
额定电流 162mA
调谐电压 -
最大工作电压 3.465V
推移 -
负载电容 -
频率 1GHz
相位噪声 -
二次谐波(典型值) -
最小工作电压 3.135V
长*宽*高 7mm*5mm*1.15mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

LMK61E2-SIAR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LMK61E2-SIAR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 压控振荡器(VCO) TEXAS INSTRUMENTS LMK61E2-SIAR LMK61E2-SIAR数据手册

LMK61E2-SIAR封装设计

查看详情并下载
Symbol
Footprint
3D Model
