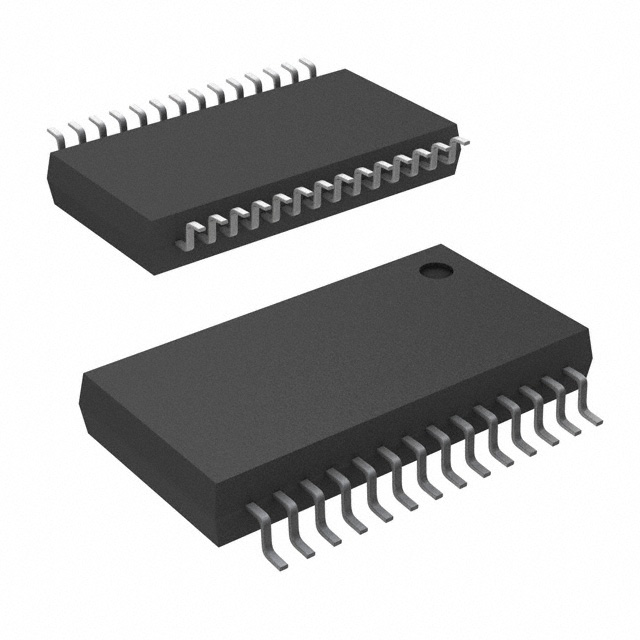

PCM1795DBR

产品分类: ADC/DAC-专用型
厂牌: TEXAS INSTRUMENTS
产品描述: DSD,PCM 数字供电,模拟供电 200Ksps 32bit 2 SSOP-28 贴片安装 10.2mm*5.3mm*1.95mm
供应商型号: PCM1795DBR
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS ADC/DAC-专用型 PCM1795DBR

PCM1795DBR概述

    PCM1795 32-Bit, 192-kHz Sampling, Advanced Segment, Stereo Audio Digital-to-Analog Converter

    1. 产品简介


    PCM1795是一款由德州仪器(Texas Instruments)生产的高性能立体声音频数字模拟转换器(DAC)。它采用先进的分段架构,在32位分辨率下提供卓越的动态性能。该芯片具有强大的模拟性能,支持多种音频数据格式,并能够在宽频率范围内进行采样。PCM1795适用于需要高保真音频处理的场合,如家庭影院接收器、SACD播放器、DVD播放机和其他高端音频设备。

    2. 技术参数


    - 基本规格:
    - 分辨率:32位
    - 动态范围:123 dB(EIAJ标准)
    - THD+N(总谐波失真加噪声):0.0005%
    - 采样频率:10 kHz至200 kHz
    - 系统时钟频率:128, 192, 256, 384, 512, 或 768 fS
    - 电源电压:VCC1, VCC2L, VCC2R:4.75-5.25 V;VDD:3.0-3.6 V
    - 接口:
    - 串行音频数据输入:DATA
    - 位时钟输入:BCK
    - 左右通道时钟输入:LRCK
    - 模式控制信号输入:MC, MDI, MS
    - 系统时钟输入:SCK
    - 重置信号输入:RST
    - 输出:
    - 左右声道模拟电流输出:IOUTL+, IOUTL-, IOUTR+, IOUTR-
    - 零标志输出:ZEROL, ZEROR
    - 温度范围:
    - 工作温度:-25℃至+85℃
    - 贮存温度:-55℃至+150℃

    3. 产品特点和优势


    - 高精度和低失真: PCM1795采用了先进的分段DAC架构,能够实现优异的动态性能和对时钟抖动的高度容忍性。
    - 宽采样范围: 支持从10 kHz到200 kHz的宽频率范围采样,满足不同应用场景的需求。
    - 灵活的数据接口: 支持多种音频数据格式(如标准、I2S、左对齐)和直接流数字(DSD)格式,使其易于与各种音频处理芯片接口。
    - 高集成度: 内置滤波器和模式控制电路,简化了外部电路设计,减少系统复杂性。

    4. 应用案例和使用建议


    - 应用案例:
    - 家庭影院接收器:PCM1795可以用于处理高清晰度音频信号,确保音质不损失。
    - DVD播放机:在DVD播放机中,PCM1795可以处理DVD中的音频数据,提供高质量的音效体验。
    - 数字多轨录音机:在专业音频制作中,PCM1795可以作为核心音频处理组件,确保录制音质的高保真度。
    - 使用建议:
    - 在使用PCM1795时,注意确保正确的电源电压和时钟信号,以保证芯片正常运行。
    - 为提高音质,可以考虑添加适当的外部滤波器和匹配电路。

    5. 兼容性和支持


    - 兼容性:
    - PCM1795与PCM1792A和PCM1796在引脚和模式控制方面兼容,便于系统升级和替换。
    - 支持I2C和SPI接口,可以方便地与其他数字控制器通信。
    - 支持和服务:
    - 德州仪器提供全面的技术文档、样本和购买渠道。
    - 厂商提供了详尽的技术支持和开发工具,帮助用户更快地上手和调试。

    6. 常见问题与解决方案


    - 问题1: 设备无法正常工作。
    - 解决方案: 检查电源电压和时钟信号是否正确连接,确保所有引脚符合推荐的电气特性。
    - 问题2: 音质不佳。
    - 解决方案: 检查是否有外部干扰源,尝试调整滤波器设置或增加外部滤波器。
    - 问题3: 数据传输错误。
    - 解决方案: 检查I2C或SPI通信协议设置是否正确,确保引脚配置无误。

    7. 总结和推荐


    PCM1795是一款优秀的音频数字模拟转换器,具备高分辨率、低失真、宽频率范围和多功能数据接口等优点。适合应用于需要高质量音频处理的场合。尽管初始成本较高,但其卓越的性能和广泛的应用场景使其成为值得推荐的选择。在使用过程中,用户应特别注意电源电压和时钟信号的正确连接,并根据具体需求选择合适的滤波器配置。

PCM1795DBR参数

参数
电压-电源,模拟 -
电压 - 电源,数字 -
分辨率 32bit
采样率 200Ksps
接口类型 DSD,PCM
位数 -
供电类型 数字供电,模拟供电
通道数 2
长*宽*高 10.2mm*5.3mm*1.95mm
通用封装 SSOP-28
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装

PCM1795DBR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

PCM1795DBR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS ADC/DAC-专用型 TEXAS INSTRUMENTS PCM1795DBR PCM1795DBR数据手册

PCM1795DBR封装设计

查看详情并下载
Symbol
Footprint
3D Model
