TLC5602CDW

产品分类: ADC/DAC-专用型
厂牌: TEXAS INSTRUMENTS
产品描述: Parallel 单相供电 30Msps 8bit 1 SOIC-20 贴片安装 12.8mm*7.52mm*2.35mm
供应商型号: AIC-TLC5602CDW
供应商: 海外现货
标准整包数: 1

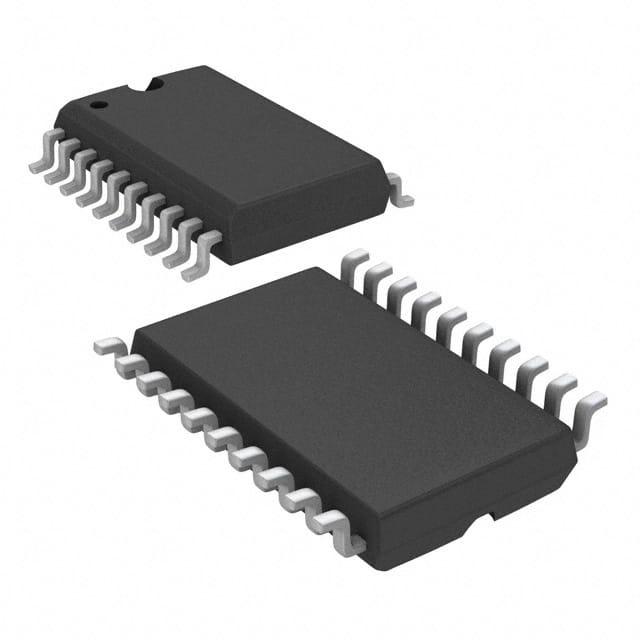

TEXAS INSTRUMENTS ADC/DAC-专用型 TLC5602CDW

TLC5602CDW概述


    产品简介


    TLC5602C 和 TLC5602M
    视频 8 位数字到模拟转换器
    TLC5602C 和 TLC5602M 是由 Texas Instruments 制造的低功耗、超高速视频数字到模拟转换器。这些器件采用 LinEPIC® 1-μm CMOS 工艺制造。它们能够将直流到 20 MHz 的数字信号转换为模拟信号。由于其高运算速度,这些转换器非常适合用于数字视频应用,如数字电视、计算机视频处理和雷达信号处理。

    技术参数


    - 分辨率: 8 位
    - 线性度误差:
    - TLC5602C: 最大 ±0.2%
    - TLC5602M: 最大 ±0.4%
    - 最大转换速率:
    - TLC5602C: 30 MHz (典型值), 20 MHz (最小值)
    - 模拟输出电压范围: VDD 至 VDD – 1 V
    - TTL 数字输入电压: 5-V 单电源操作
    - 最大功耗: 80 mW (典型值)
    - 工作温度范围:
    - TLC5602C: 0°C 至 70°C
    - TLC5602M: -55°C 至 125°C
    - 兼容性: 与 Fujitsu MB40778 兼容

    产品特点和优势


    TLC5602C 和 TLC5602M 转换器具备出色的线性度误差(最大 ±0.2%)和超高速转换能力,适用于多种视频应用。特别是在高分辨率数字视频处理方面表现卓越,能够确保图像质量和色彩的一致性。此外,这些转换器支持 5-V 单电源操作,简化了电路设计并降低了功耗。

    应用案例和使用建议


    这些转换器被广泛应用于多个领域,如数字电视、计算机视频处理和雷达信号处理。例如,在数字电视中,它们可以确保高质量的视频传输,减少延迟和失真。在使用这些转换器时,应注意以下几点以优化性能:
    - 物理上分离并屏蔽外部模拟和数字电路,以减少系统噪声。
    - 使用射频面包板或射频印刷电路板 (PCB) 技术,特别是在评估和生产过程中。
    - 外部连接 ANLG GND 和 DGTL GND,通过单独的导线与电源地连接。
    - 使用宽接地引线或接地平面在 PCB 布局中,以减少寄生电感和电阻。
    - 在适当的位置放置补偿电容器,以进一步改善性能。

    兼容性和支持


    TLC5602C 和 TLC5602M 与 Fujitsu MB40778 兼容,提供了广泛的温度范围选择。制造商 Texas Instruments 提供了详尽的技术文档和支持服务,以帮助用户进行正确的安装和调试。

    常见问题与解决方案


    - 问题 1: 输出信号出现异常波形
    - 解决方法: 检查模拟参考电压(Vref)是否正确设置,并检查外部电路是否存在噪声干扰。
    - 问题 2: 功耗过高
    - 解决方法: 确保电路布局合理,避免不必要的电流路径,同时优化负载电阻。
    - 问题 3: 无法正常转换
    - 解决方法: 验证数字输入信号是否符合要求,并检查时钟信号的频率和稳定性。

    总结和推荐


    TLC5602C 和 TLC5602M 以其高精度和高速度转换特性,在视频信号处理领域具有显著优势。这些转换器非常适用于需要高分辨率和稳定性的视频应用。综上所述,强烈推荐这些产品用于相关领域的开发项目。

TLC5602CDW参数

参数
通道数 1
电压-电源,模拟 -
电压 - 电源,数字 -
分辨率 8bit
采样率 30Msps
接口类型 Parallel
位数 -
供电类型 单相供电
长*宽*高 12.8mm*7.52mm*2.35mm
通用封装 SOIC-20
安装方式 贴片安装
零件状态 在售
包装方式 散装,管装

TLC5602CDW厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TLC5602CDW数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS ADC/DAC-专用型 TEXAS INSTRUMENTS TLC5602CDW TLC5602CDW数据手册

TLC5602CDW封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 2.944 ¥ 24.9357
500+ $ 2.783 ¥ 23.572
1000+ $ 2.668 ¥ 22.598
库存: 475
起订量: 102 增量: 0
交货地:
最小起订量为:100
合计: ¥ 2493.57
直接购买
加入购物车
