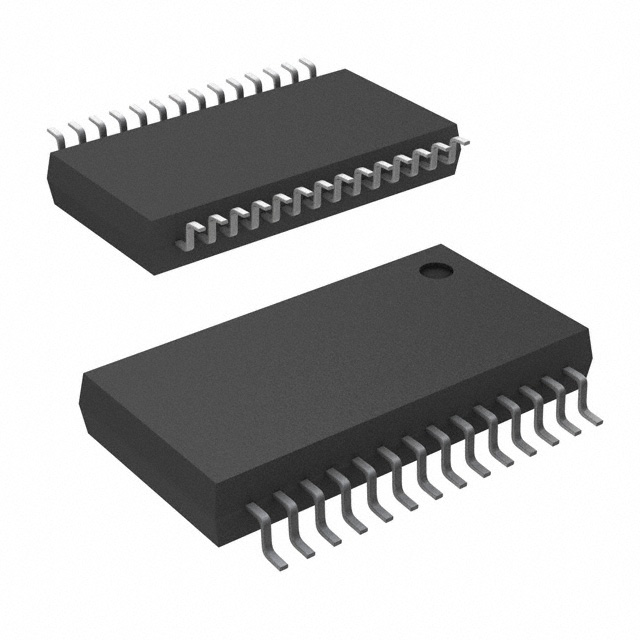

ADS7871IDBR

产品分类: ADC/DAC-专用型
厂牌: TEXAS INSTRUMENTS
产品描述: MICROWIRE,QSPI,SPI,Serial 单相供电 2.7V~5.5V 2.7V~5.25V 48Ksps 14bit 8 SSOP-28 贴片安装,黏合安装 10.2mm*5.3mm*1.95mm
供应商型号: ADS7871IDBR
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS ADC/DAC-专用型 ADS7871IDBR

ADS7871IDBR概述

    ADS7871 数据采集系统:技术概述与应用指南

    1. 产品简介


    ADS7871 是一款高度集成的数据采集系统(DAS),由德州仪器公司生产。该芯片集成了模拟多路复用器(MUX)、可编程增益放大器(PGA)和模数转换器(ADC)。ADS7871 具有多种增益设置(1, 2, 4, 5, 8, 10, 16, 20 V/V),能够处理高精度信号,并适用于多种应用场合。这些应用包括便携式电池供电系统、低功耗仪表和控制装置,以及智能传感器。

    2. 技术参数


    - 输入增益范围:1, 2, 4, 5, 8, 10, 16, 20 V/V
    - 输入方式:多达4通道差分输入/8通道单端输入
    - 参考电压:1.15 V, 2.048 V, 2.5 V 内部参考电压
    - 串行接口:SPI/DSP兼容(最高20 MHz)
    - 吞吐量速率:48千样本/秒
    - 过载误差指示:支持
    - 输出编码:2的补码/二进制
    - 电源电压:2.7 V 至 5.5 V
    - 封装形式:SSOP-28

    3. 产品特点和优势


    - 多功能增益设置:能够处理各种低水平信号,无需外部放大或缓冲。
    - 内置参考电压:稳定且精确,温度漂移低至10 ppm/°C。
    - 串行接口:直接支持多种协议,无需额外逻辑。
    - 高速度和高分辨率:通过串行接口提供14位分辨率和高达48千样本/秒的吞吐率。
    - 兼容性:引脚与ADS7870兼容,便于替换和升级。

    4. 应用案例和使用建议


    - 便携式设备:适用于便携式医疗设备或可穿戴设备,由于其低功耗特性,可以在有限的电池容量下提供长时间运行。
    - 工业控制:用于自动化生产线上的传感器信号采集,确保系统的实时响应和准确性。
    - 传感器网络:可以作为智能传感器网络的一部分,提高数据采集的可靠性和效率。
    使用建议:
    - 确保参考电压源的稳定性,以保持信号转换的准确性。
    - 根据不同的应用需求选择合适的增益设置,以适应不同的输入信号范围。
    - 仔细设计电源和接地布局,避免干扰信号的引入。

    5. 兼容性和支持


    - 兼容性:与ADS7870引脚兼容,便于现有系统的升级。
    - 支持服务:德州仪器提供详尽的技术文档和支持服务,确保用户能够充分利用产品的所有功能。

    6. 常见问题与解决方案


    - Q: 如何选择合适的增益设置?
    - A: 根据输入信号的幅度和所需分辨率来选择。较大的增益值适合较小的信号,较小的增益值适合较大的信号。

    - Q: 如何配置串行接口以实现最佳性能?
    - A: 配置时注意设置正确的数据时序和边沿,以确保准确无误的数据传输。

    7. 总结和推荐


    综合评估:ADS7871 数据采集系统以其出色的精度、稳定的性能和广泛的应用范围,成为许多领域的理想选择。其高度集成的设计减少了外围电路的需求,同时提供了灵活的配置选项。因此,强烈推荐在需要高精度和低功耗的应用中使用ADS7871。
    德州仪器的产品质量和技术支持保障了其在市场上的竞争力,是您进行精密数据采集的理想选择。

ADS7871IDBR参数

参数
电压 - 电源,数字 2.7V~5.5V
分辨率 14bit
采样率 48Ksps
接口类型 MICROWIRE,QSPI,SPI,Serial
位数 -
供电类型 单相供电
通道数 8
电压-电源,模拟 2.7V~5.25V
长*宽*高 10.2mm*5.3mm*1.95mm
通用封装 SSOP-28
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

ADS7871IDBR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

ADS7871IDBR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS ADC/DAC-专用型 TEXAS INSTRUMENTS ADS7871IDBR ADS7871IDBR数据手册

ADS7871IDBR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 55.3302
2000+ ¥ 53.9235
3000+ ¥ 52.5168
库存: 9000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 55330.2
