ACPL-C797-000E

产品分类: ADC/DAC-专用型
厂牌: BROADCOM
产品描述: Broadcom 1 位模数转换器, 单路, 单端输入, 8引脚
供应商型号: 9226737
供应商: 海外现货
标准整包数: 80

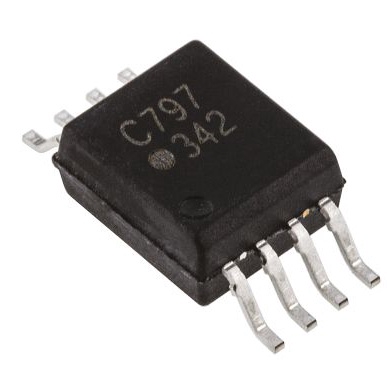

BROADCOM ADC/DAC-专用型 ACPL-C797-000E

ACPL-C797-000E概述

    # ACPL-C797 光耦隔离式Sigma-Delta调制器技术手册解析

    1. 产品简介


    基本介绍
    ACPL-C797是一款基于光耦合技术的1位二阶Sigma-Delta(∑-∆)调制器,可将模拟输入信号转换为高速数据流,并通过光电隔离技术实现完全电绝缘。它适用于工业过程控制、电机相电流测量、电源逆变器监控等领域。其设计特别适合于需要高精度电流电压测量且对安全性要求较高的场合。
    主要功能
    - 实现高精度模拟到数字转换
    - 提供10 MHz内部时钟频率
    - 支持±200 mV满量程输入范围(最大±320 mV)
    - 提供卓越的光学隔离性能和绝缘等级
    应用领域
    - 电机相电流和母线电流检测
    - 逆变器电流和电压测量
    - 工业过程控制
    - 数据采集系统
    - 通用电流和电压传感
    - 替代传统电流传感器

    2. 技术参数


    | 参数项 | 最小值 | 典型值 | 最大值 | 单位 |

    | 工作温度范围 | -40 105 | °C |
    | 输入电压范围 | ±200 ±320 | mV |
    | 信噪比(SNR) 78 dB |
    | 工作电压范围 | 4.5 | 5.0 | 5.5 | V |
    | 输出高电平电压(VOH) | VDD2-0.2 VDD2-0.1 | V |
    | 输出低电平电压(VOL) | 0.6 V |
    | 功耗 | 9 | 14 mA |

    3. 产品特点和优势


    ACPL-C797具备以下显著特点:
    - 高速10 MHz内部时钟
    - 16位无缺失代码分辨率
    - 78 dB信噪比
    - ±200 mV线性输入范围
    - 广泛的工作温度范围(-40°C至+105°C)
    其优越的光学隔离性能和高噪声容限使其非常适合在强电磁干扰环境下运行,例如电机驱动系统中的电流测量。

    4. 应用案例和使用建议


    应用案例
    - 在功率逆变器中用于测量电机相电流
    - 作为隔离式ADC替代传统电流传感器
    使用建议
    - 确保输入信号范围在±200 mV以内以获得最佳性能
    - 适当选择外部滤波电路来重建原始信号信息
    - 注意安装静电防护措施以防止ESD损伤

    5. 兼容性和支持


    ACPL-C797采用Stretched SO-8封装形式,符合RoHS标准,并已通过多项国际认证,如UL 1577及IEC/EN/DIN EN 60747-5-5标准。此外,还提供-40°C至+105°C的工作温度范围,保证在恶劣条件下稳定工作。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 通信异常 | 检查电源连接并重新初始化模块 |
    | 输出信号失真 | 调整滤波设置 |
    | 温度过高报警 | 增加散热片或降低功耗 |

    7. 总结和推荐


    综合评估
    ACPL-C797凭借其出色的光学隔离性能、高精度测量能力和广泛的适用性,在工业自动化和电力电子领域表现出色。特别是在需要高精度电流电压检测的应用中,该器件提供了极高的可靠性和成本效益。
    推荐使用
    强烈推荐此产品用于电机驱动器设计以及需要高效隔离技术的其他应用场景。对于追求高性能、稳定性和安全性的工程师来说,ACPL-C797无疑是一个理想的选择。

ACPL-C797-000E参数

参数
通道数 3
电压-电源,模拟 -
电压 - 电源,数字 -
分辨率 16bit
采样率 10Msps
接口类型 -
位数 -
供电类型 单相供电
长*宽*高 5.85mm*6.807mm*3.18mm
通用封装 SOP
安装方式 贴片安装
零件状态 在售
包装方式 管装

ACPL-C797-000E厂商介绍

Broadcom Inc.(博通公司)是一家全球领先的半导体公司,总部位于美国加利福尼亚州。Broadcom专注于设计、开发和提供广泛的半导体和基础设施软件解决方案,服务于数据中心、网络、软件、宽带、无线通信和工业市场。

主营产品分类包括:
1. 网络:包括以太网交换机、路由器、无线接入点等。
2. 无线通信:涉及Wi-Fi、蓝牙、GPS等无线技术。
3. 宽带:包括有线电视和宽带接入设备。
4. 工业:提供工业物联网解决方案和传感器。
5. 软件:包括网络安全、存储管理等软件产品。

应用领域广泛,包括:
- 数据中心:提供高速网络连接和存储解决方案。
- 移动设备:为智能手机、平板电脑提供无线通信技术。
- 家庭娱乐:提供宽带接入和家庭网络解决方案。
- 工业自动化:提供传感器和物联网解决方案。

Broadcom的优势在于:
- 技术创新:持续投入研发,拥有大量专利技术。
- 产品多样性:提供广泛的半导体和软件产品,满足不同市场需求。
- 客户服务:提供优质的客户支持和定制化解决方案。
- 全球布局:在全球设有研发中心和销售网络,服务全球客户。

ACPL-C797-000E数据手册

厂牌 PDF简要描述 下载
BROADCOM ADC/DAC-专用型 BROADCOM ACPL-C797-000E ACPL-C797-000E数据手册

ACPL-C797-000E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
80+ ¥ 30.2005
400+ ¥ 28.9927
库存: 601
起订量: 80 增量: 0
交货地:
最小起订量为:80
合计: ¥ 2416.04
