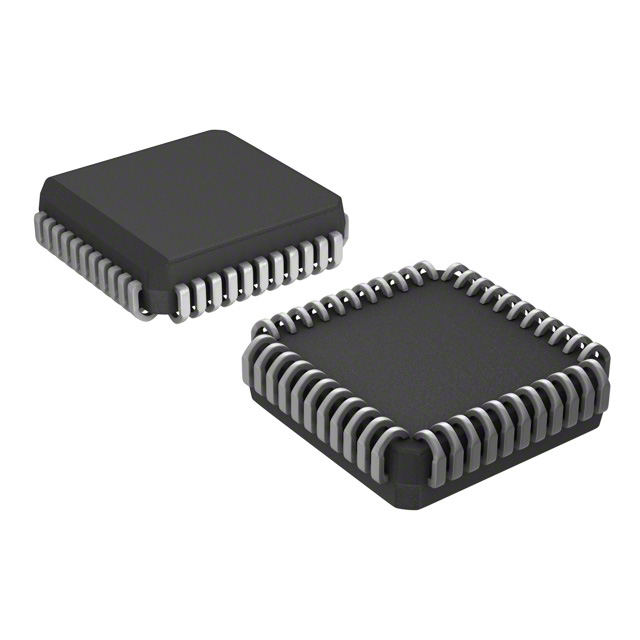

AD7891YPZ-1

产品分类: ADC/DAC-专用型
厂牌: ANALOG DEVICES
产品描述: Parallel,Serial 单相供电 500Ksps 12bit 8 LCC 贴片安装
供应商型号: CY-AD7891YPZ-1
供应商: Avnet
标准整包数: 1
ANALOG DEVICES ADC/DAC-专用型 AD7891YPZ-1

AD7891YPZ-1概述

    # AD7891 数据采集系统:高性能电子元器件解析

    产品简介


    AD7891 是一款高度集成的 8 通道、12 位高速数据采集系统(DAQ),由 Analog Devices 设计制造。它集成了输入多路复用器、跟踪/保持放大器、12 位高精度模数转换器(ADC)、2.5 V 内置参考源和高速接口电路。这款产品可以支持两种操作模式:并行接口和串行接口。AD7891 的应用范围非常广泛,适用于数据采集系统、电机控制、移动通信基站以及仪器仪表等领域。
    AD7891 提供了灵活的输入电压范围选择,分为 AD7891-1 和 AD7891-2 两个版本。其中 AD7891-1 支持 ±5 V 和 ±10 V 的输入范围,而 AD7891-2 则支持 0 至 +2.5 V、0 至 +5 V 和 ±2.5 V 的输入范围。此外,每个通道都具有过压保护功能,能够在单个通道被选中的同时有效避免其他通道的过高电压对测量结果的影响。

    技术参数


    以下是 AD7891 的关键技术参数摘要:
    | 参数 | 型号 A | 型号 B | 型号 Y | 单位 |

    | 动态性能 | SNR ≥ 70 dB | SNR ≥ 70 dB | SNR ≥ 70 dB | dB |
    | 总谐波失真 (THD) | ≤ -78 dB | ≤ -78 dB | ≤ -78 dB | dB |
    | 最大信号带宽 | 454.5 kSPS | 500 kSPS | 500 kSPS | kSPS |
    | 分辨率 | 12 位 | 12 位 | 12 位 | Bits |
    | 输入电压范围 | ±5 V / ±10 V | 0 至 +2.5 V, 0 至 +5 V, ±2.5 V | — | V |
    | 转换时间 | ≤ 1.6 ms | ≤ 1.6 ms | ≤ 1.6 ms | ms |
    | 能耗(正常模式) | ≤ 100 mW | ≤ 100 mW | ≤ 100 mW | mW |
    | 能耗(待机模式) | ≤ 75 µW | ≤ 75 µW | ≤ 75 µW | µW |

    产品特点和优势


    AD7891 的核心优势在于其集成度高且灵活性强。它将传统的模拟前端、ADC 芯片以及参考电路整合到单一芯片上,从而显著减少了外部元件的需求,降低了系统的复杂性与成本。此外,AD7891 在功耗方面表现优异,在正常工作状态下仅为 82 mW 典型值,而在待机模式下则进一步降低至 75 µW。
    另一个重要特点是 AD7891 的动态性能指标优越。无论是在信号失真还是信噪比方面,AD7891 都能提供行业领先的表现,这使其非常适合需要极高精度的应用场景,例如精密医疗设备或高端工业控制系统。

    应用案例和使用建议


    应用案例
    1. 数据采集系统:AD7891 可以用于多点传感器数据采集,比如温度、压力和湿度监测。由于其支持多种输入电压范围,能够适应不同类型的传感器输出。
    2. 电机控制:AD7891 的快速响应能力和高分辨率非常适合实时监控电机运行状态,确保电机稳定高效运转。
    3. 移动通信基站:该器件可作为基站射频前端的一部分,负责信号处理和量化任务。
    使用建议
    - 在设计过程中应注意电源供应的质量,确保电压波动不超过 ±5%,以免影响器件性能。
    - 若需更高精度,建议使用外部参考电压源替代内置参考电压,并适当增加滤波电容以减少噪声干扰。

    兼容性和支持


    AD7891 支持主流微处理器、微控制器及数字信号处理器(DSP),易于与现有硬件平台集成。同时,制造商提供了详尽的技术文档和支持服务,包括但不限于参考设计资料、故障排除指南以及在线技术支持等资源。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出结果异常 | 检查电源电压是否符合要求;重新校准参考电压设置。 |
    | 器件发热严重 | 减少连续工作的时长;检查散热措施是否到位。 |
    | 无法进入低功耗模式 | 确认 STANDBY 引脚连接正确;检查控制逻辑设置。 |

    总结和推荐


    综上所述,AD7891 数据采集系统凭借其卓越的性能、广泛的适用性以及良好的经济性,在众多应用场景中展现出极高的实用价值。对于需要高性能、高精度的数据采集解决方案的研发人员而言,AD7891 是一个值得信赖的选择。强烈推荐将其纳入项目考量之中。

AD7891YPZ-1参数

参数
供电类型 单相供电
通道数 8
电压-电源,模拟 -
电压 - 电源,数字 -
分辨率 12bit
采样率 500Ksps
接口类型 Parallel,Serial
位数 -
16.66mm(Max)
16.66mm(Max)
3.68mm(Min)
通用封装 LCC
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 散装,管装

AD7891YPZ-1厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

AD7891YPZ-1数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES ADC/DAC-专用型 ANALOG DEVICES AD7891YPZ-1 AD7891YPZ-1数据手册

AD7891YPZ-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
