AD9940BSTZ

产品分类: ADC/DAC-专用型
厂牌: ANALOG DEVICES
产品描述: Serial(3-Wire) 数字供电,模拟供电 3V 3V 56Msps 1 QFP 贴片安装 7mm*7mm*1.4mm
供应商型号: CY-AD9940BSTZ
供应商: Avnet
标准整包数: 1

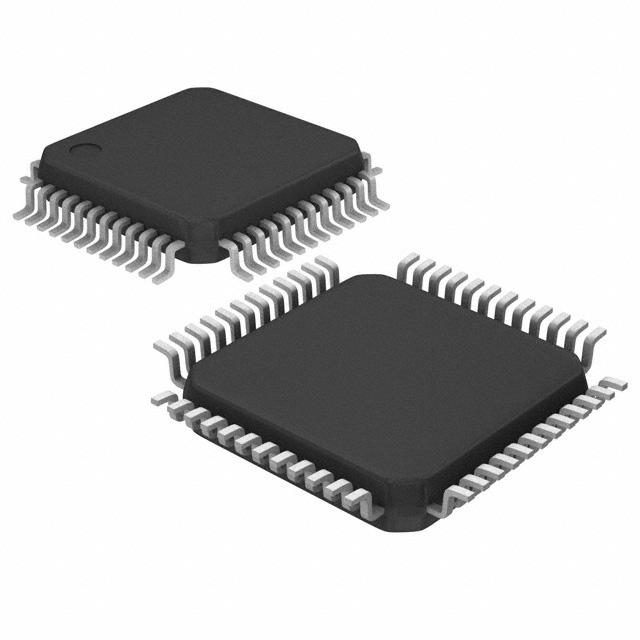

ANALOG DEVICES ADC/DAC-专用型 AD9940BSTZ

AD9940BSTZ概述

    AD9940 高速相关双采样器技术手册

    产品简介


    AD9940 是一款高分辨率高速相关双采样器(Correlated Double Sampler, CDS),专门用于高速数字成像应用。它集成了一款可编程时序驱动器,采用精密定时核心,能够在56 MSPS下实现高达0.37纳秒的时序分辨率。AD9940 内置6dB增益的CDS放大器,并且可以与配套的图像信号处理器(例如AD9941)直接连接,适用于专业高清摄像机、广播相机、工业高速相机及高速数据采集系统。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 最大时钟速率 | 56 | - | - | MHz |
    | 功耗 | 105 | - | 265 | mW |
    | 工作温度范围 | -25 | - | 85 | °C |
    | 供电电压 | 2.7 | - | 3.6 | V |
    | 输入范围 | -500 | - | 500 | mV |
    | 输出信号范围 | 1.2 | - | 2.2 | V |
    | 输出阻抗 | - | - | 5k | Ω |
    | 最大输出电流 | - | - | 64 | mA |

    产品特点和优势


    1. 高分辨率:0.37纳秒的高精度时序控制。
    2. 低功耗:仅需105 mW(不含H/RG驱动电流)。
    3. 灵活性:具有多种驱动强度选项,支持多种极性配置。
    4. 良好的信号完整性:内置输出缓冲器,保证了输出信号的质量。

    应用案例和使用建议


    AD9940 主要应用于专业高清摄像机、广播相机和工业高速相机等场合。对于需要将CDS和VGA/ADC电路分离到不同PCB板的应用尤为适合。例如,在专业摄像机中,AD9940可以与图像信号处理器(如AD9941)协同工作,以实现高清晰度图像采集。使用时建议确保电源稳定,并考虑散热问题以避免过热损坏。

    兼容性和支持


    AD9940 可以与AD9941及其他兼容器件一起使用。厂商提供详尽的技术支持文档和售后服务,包括产品手册、技术文档、在线技术支持和电话咨询。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备过热 | 确保良好的散热设计并降低时钟频率。 |
    | 信号失真 | 检查输入信号质量并调整驱动强度设置。 |
    | 电源噪声干扰 | 使用稳压电源并加入去耦电容。 |

    总结和推荐


    总体而言,AD9940是一款高性能的高速相关双采样器,特别适用于对时序控制要求较高的应用领域。其高精度、低功耗及灵活性使其成为同类产品中的佼佼者。如果您的项目需要这样的高性能元件,我们强烈推荐使用AD9940。不过需要注意的是,安装和使用过程中务必严格遵循手册中的指导,特别是有关电源管理和散热的建议。

AD9940BSTZ参数

参数
位数 -
供电类型 数字供电,模拟供电
通道数 1
电压-电源,模拟 3V
电压 - 电源,数字 3V
分辨率 -
采样率 56Msps
接口类型 Serial(3-Wire)
长*宽*高 7mm*7mm*1.4mm
通用封装 QFP
安装方式 贴片安装
零件状态 在售
包装方式 散装,托盘

AD9940BSTZ厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

AD9940BSTZ数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES ADC/DAC-专用型 ANALOG DEVICES AD9940BSTZ AD9940BSTZ数据手册

AD9940BSTZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 8.814 ¥ 66.0406
库存: 562
起订量: 16 增量: 1
交货地:
最小起订量为:1
合计: ¥ 66.04
