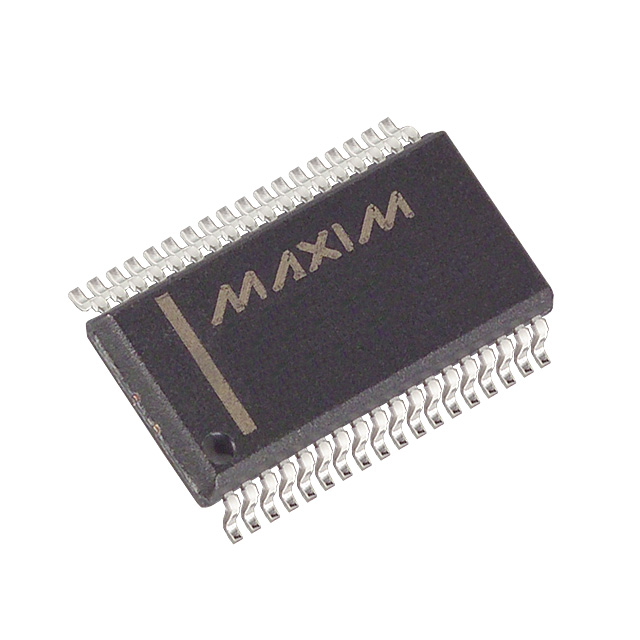

MAX115CAX+

产品分类: ADC/DAC-专用型
厂牌: ANALOG DEVICES
产品描述: Parallel 数字供电,模拟供电 12bit 8 SSOP-36 贴片安装
供应商型号: MAX115CAX+
供应商: 期货订购
标准整包数: 1020
ANALOG DEVICES ADC/DAC-专用型 MAX115CAX+

MAX115CAX+概述

    MAX115/MAX116 高速多通道12位数据采集系统

    产品简介


    MAX115/MAX116 是一款高速、多通道的12位数据采集系统(DAS),具有同步采样保持(T/H)功能。这些设备包含一个12位、2μs的逐次逼近型模拟数字转换器(ADC)、+2.5V参考电压、缓冲参考输入,以及一组四个同时采样的T/H放大器,用于保留输入信号的相对相位信息。MAX115/MAX116 每个T/H有两个多路复用输入,总共可处理八个单端输入。此外,该转换器能够承受±17V的过电压。任何通道上的故障条件都不会损坏IC。输入范围为±5V(MAX115)和±2.5V(MAX116)。

    技术参数


    - 分辨率:12位
    - 转换时间:每个通道2μs
    - 吞吐量:1通道时390ksps;2通道时218ksps;3通道时152ksps;4通道时116ksps
    - 输入范围:±5V(MAX115);±2.5V(MAX116)
    - 故障保护输入多路复用器:±17V
    - 内部+2.5V或外部参考操作
    - 内置程序化序列器
    - 高速并行DSP接口
    - 内部10MHz时钟

    产品特点和优势


    MAX115/MAX116 具有以下显著特点和优势:
    - 四通道同时采样:每个T/H有两个多路复用输入,总共有八个输入通道。
    - 高精度:积分非线性误差为±1 LSB。
    - 高动态性能:信噪比为80dB,总谐波失真为-80dB。
    - 高可靠性:过压保护可达±17V,确保系统安全。
    - 灵活的操作模式:可通过内置微序列器编程,实现不同通道组合的数字化。
    - 高速并行接口:与大多数流行的数字信号处理器和16位/32位微处理器兼容。

    应用案例和使用建议


    MAX115/MAX116 广泛应用于多种场合,例如:
    - 多相电机控制:适用于需要高精度测量的电机控制系统。
    - 电力电网同步:用于监测和同步电力系统的运行状态。
    - 功率因数监控:实时监测电力系统的功率因数,提高能效。
    - 数字信号处理:用于信号处理中的数据采集。
    - 振动和波形分析:在工业设备健康监测中用于振动分析。
    使用建议:
    - 在高精度测量应用中,应确保输入信号在额定范围内。
    - 在高噪声环境中,建议使用外部滤波器以提高信号质量。
    - 对于多通道应用,合理分配通道以避免相互干扰。

    兼容性和支持


    MAX115/MAX116 支持与大多数数字信号处理器和微处理器兼容的高速并行接口。制造商提供详细的技术文档和支持服务,以帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    - 问题:如何设置外部时钟?
    解决办法:将CLK连接到DVDD,实现内部时钟操作。

    - 问题:如何选择正确的输入范围?
    解决办法:根据具体应用需求选择±5V(MAX115)或±2.5V(MAX116)的输入范围。

    总结和推荐


    MAX115/MAX116 是一款高性能、多功能的数据采集系统,适用于多种复杂的应用场景。其高精度、高速度和灵活性使其在市场上具有很强的竞争力。对于需要高精度、高速度数据采集的应用,强烈推荐使用MAX115/MAX116。

MAX115CAX+参数

参数
分辨率 12bit
采样率 -
接口类型 Parallel
位数 -
供电类型 数字供电,模拟供电
通道数 8
电压-电源,模拟 -
电压 - 电源,数字 -
通用封装 SSOP-36
安装方式 贴片安装
零件状态 在售
包装方式 管装

MAX115CAX+厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

MAX115CAX+数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES ADC/DAC-专用型 ANALOG DEVICES MAX115CAX+ MAX115CAX+数据手册

MAX115CAX+封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1020+ ¥ 160.7396
2040+ ¥ 156.653
3060+ ¥ 152.5664
库存: 6000
起订量: 1020 增量: 30
交货地:
最小起订量为:1020
合计: ¥ 163954.39
