AD7890ARZ-4REEL

产品分类: ADC/DAC-专用型
厂牌: ANALOG DEVICES
产品描述: SPI 单相供电 117Ksps 12bit 8 SOIC-24 贴片安装,黏合安装
供应商型号: Y-AD7890ARZ-4REEL
供应商: 期货订购
标准整包数: 1147

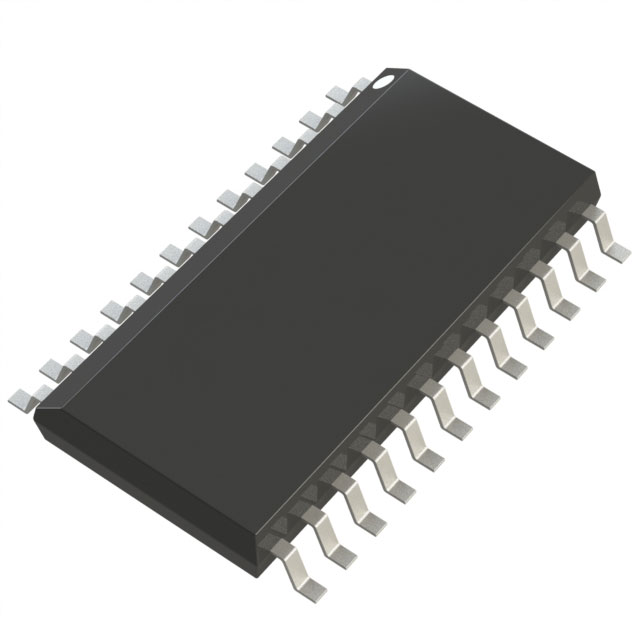

ANALOG DEVICES ADC/DAC-专用型 AD7890ARZ-4REEL

AD7890ARZ-4REEL概述

    LC2 MOS 8-Channel, 12-Bit Serial Data Acquisition System AD7890

    产品简介


    LC2 MOS 8-Channel, 12-Bit Serial Data Acquisition System (型号:AD7890) 是一款高性能的数据采集系统,集成了模拟输入通道、跟踪保持放大器、高精度12位ADC、参考电压源以及高速串行接口。该器件适用于多种工业控制、仪器仪表和通信系统中需要高精度数据采集的应用场景。

    技术参数


    - 转换时间:最大5.9 μs(2.5 MHz时钟频率下)
    - 分辨率:12位
    - 电源电压范围:5 V(±5%)
    - 参考电压范围:
    - AD7890-10:±10 V
    - AD7890-4:0至4.096 V
    - AD7890-2:0至2.5 V
    - 功耗:正常模式下最大50 mW,待机模式下典型值为75 μW
    - 温度范围:
    - A/B版本:-40°C 至 +85°C
    - S版本:-55°C 至 +125°C
    - 其他电气特性:
    - 动态性能指标:信号到噪声比(SNR)最小70 dB,总谐波失真(THD)最大-77 dB
    - 输入电阻:最低20 kΩ
    - 输出电阻:AD7890-10和AD7890-4为3/5 kΩ(最小/最大),AD7890-2为2 kΩ

    产品特点和优势


    1. 完整的单芯片数据采集系统:集成8个模拟输入通道、12位ADC、参考电压源和跟踪保持放大器,减少了外部组件的需求。
    2. 独立访问多路复用器和ADC:用户可以通过插入抗混叠滤波器或信号调理电路来优化系统性能,而无需针对每个通道单独设置。
    3. 高速串行接口:支持与微控制器和DSP处理器的无缝连接,提高了系统的灵活性和集成度。
    4. 低功耗设计:正常模式下功耗仅为50 mW,待机模式下功耗降至75 μW,有助于延长电池寿命和减少散热需求。

    应用案例和使用建议


    - 工业控制:用于监控生产过程中的各种参数,如温度、压力和流量。
    - 仪器仪表:用于医疗设备和科学仪器中的数据采集。
    - 通信系统:作为信号处理链的一部分,用于电信和数据通信设备中的数据采样。
    使用建议:
    1. 在选择输入电压范围时,根据实际应用需求选择合适的型号,以保证最佳性能。
    2. 使用外部抗混叠滤波器时,确保外部延时已纳入时间调整范围,以获得准确的测量结果。
    3. 在电源供电时,务必遵守规定的电源电压范围,以防止器件损坏。

    兼容性和支持


    - 兼容性:支持与各类微控制器和DSP处理器的高速串行接口连接,例如8051、68HC11、ADSP-2101、DSP56000、TMS320C25/30等。
    - 支持和维护:由Analog Devices提供全面的技术支持和维护服务,包括详细的用户手册和技术文档。

    常见问题与解决方案


    1. 问题:电源电压超出了规定范围。
    - 解决方法:确保电源电压稳定在5 V ± 5%范围内。
    2. 问题:无法正确转换输入信号。
    - 解决方法:检查输入信号是否在允许的范围内,确认参考电压正确设置,并检查是否存在外部滤波器或信号调理电路的影响。
    3. 问题:待机模式下的功耗高于预期。
    - 解决方法:确保所有数字输入均为0 V或VDD,验证是否已正确进入待机模式。

    总结和推荐


    综上所述,AD7890是一款功能强大的12位数据采集系统,具有出色的动态性能和高精度。其集成了多个功能模块,并提供了灵活的串行接口,非常适合多种应用场合。尽管初始成本较高,但由于其卓越的性能和低功耗特性,长期来看仍是非常值得推荐的选择。对于需要高精度数据采集的应用,AD7890是一个理想的选择。

AD7890ARZ-4REEL参数

参数
接口类型 SPI
位数 -
供电类型 单相供电
通道数 8
电压-电源,模拟 -
电压 - 电源,数字 -
分辨率 12bit
采样率 117Ksps
15.6mm(Max)
7.6mm(Max)
2.35mm(Max)
通用封装 SOIC-24
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

AD7890ARZ-4REEL厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

AD7890ARZ-4REEL数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES ADC/DAC-专用型 ANALOG DEVICES AD7890ARZ-4REEL AD7890ARZ-4REEL数据手册

AD7890ARZ-4REEL封装设计

查看详情并下载
Symbol
Footprint
3D Model
