ACPL-C797-500E

产品分类: ADC/DAC-专用型
厂牌: BROADCOM
产品描述: 单相供电 10Msps 16bit 1 SOIC-8 贴片安装,黏合安装 5.85mm*6.81mm*3.18mm
供应商型号: 14M-ACPL-C797-500E
供应商: 云汉优选
标准整包数: 1

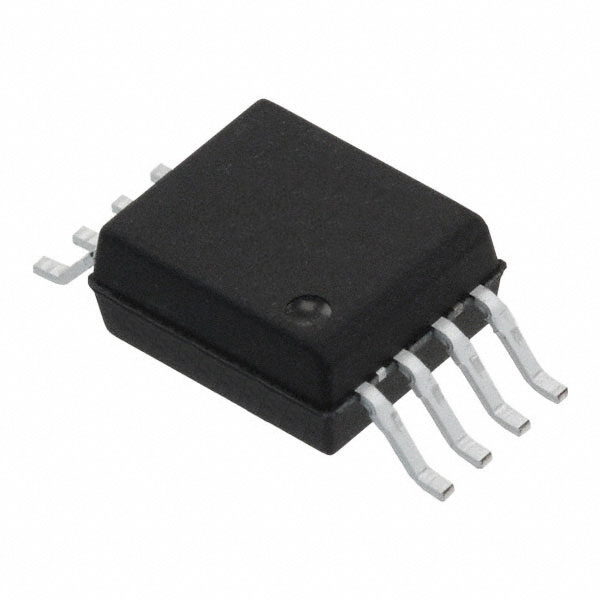

BROADCOM ADC/DAC-专用型 ACPL-C797-500E

ACPL-C797-500E概述

    # Broadcom ACPL-C797 Optically Isolated Sigma-Delta Modulator

    1. 产品简介


    ACPL-C797 是一款高性能的1比特第二代Sigma-Delta(Σ-Δ)调制器,集成了光耦合技术实现信号的电隔离。它将模拟输入信号转换为高速数据流,并具有优异的噪声抑制能力和高精度隔离性能。ACPL-C797 主要应用于电机驱动、工业控制、电源逆变器监控及数据采集系统等领域,是传统电流传感器的高效替代方案。
    产品类型
    - Sigma-Delta 调制器
    - 电隔离型模数转换器
    主要功能
    - 高速 10 MHz 内部时钟
    - 基于光耦合技术的电隔离
    - ±200 mV 线性输入范围
    应用领域
    - 电机相电流测量
    - 电源逆变器电流/电压检测
    - 工业过程控制
    - 数据采集系统

    2. 技术参数


    以下是 ACPL-C797 的关键性能指标:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
    |
    | 供电电压 | 4.5 | 5.0 | 5.5 | V | 模拟输入侧供电 |
    | 隔离耐压 | 5000 | - | - | Vrms | UL 1577 认证 |
    | 隔离电压瞬态耐受能力 | 2652 | - | - | Vpeak | 1秒 100% 生产测试 |
    | 输入差分电压范围 | -320 | ±200 | +320 | mV | 单端连接时全范围 |
    | 分辨率 | 16 | - | - | Bits | 无丢失码代码,有效数字位 ENOB=12 |
    | 信噪比 (SNR) | 68 | 78 | - | dB | 适用于 -40°C 至 +105°C |
    | 串模干扰抑制比 (CMRR) | - | 74 | - | dB | 隔离模式下具备强大抗干扰能力 |
    | 工作温度范围 | -40 | - | +105 | °C | 宽温范围适应严苛工业环境 |

    3. 产品特点和优势


    独特功能
    1. 卓越的光学隔离性能:采用微型化隔离技术(通过绝缘最小距离达 0.5mm),优于传统电容或磁耦方案。
    2. 高动态范围:可实现 80 dB 动态范围,适合高精度电流检测。
    3. 内置参考电压:内部集成精确的参考电压源,提升信号一致性。
    市场竞争力
    - 高性价比:相较于传统电流传感器,ACPL-C797 在尺寸、成本和性能上均具有显著优势。
    - 小封装设计:采用 Stretched SO-8 封装,便于嵌入式设计。
    - 多用途适配:支持宽电压范围(3V 至 5.5V),适应多种工业应用需求。

    4. 应用案例和使用建议


    实际应用场景
    1. 电机相电流监测:结合外部数字滤波器,可以实时监测电机运行状态。
    2. 电源逆变器电流检测:用于电力电子设备的反馈控制,提高能效和稳定性。
    使用建议
    - 滤波电路设计:为了准确重建原始信号,需搭配适当的数字低通滤波器。
    - 散热优化:高温环境下应加强 PCB 布局,确保良好的热管理。
    - 静电防护:处理组件时需注意 ESD 静电防护,避免损伤。

    5. 兼容性和支持


    兼容性
    ACPL-C797 可与主流数字接口兼容,支持 3V 至 5.5V 的逻辑电平,适配各种微控制器和 FPGAs。
    支持服务
    Broadcom 提供全面的技术支持和质量保证:
    - UL 1577 安全认证
    - CSA 认证:Component Acceptance Notice #5
    - 符合 RoHS 标准

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出数据异常 | 确认电源电压和隔离边界接线正确 |
    | 温度影响导致精度下降 | 优化散热设计,选用更高性能封装版本 |
    | 模块无法正常启动 | 检查输入信号范围是否符合 ±200 mV 要求 |

    7. 总结和推荐


    综合评估
    ACPL-C797 是一款针对工业自动化领域的高性能隔离调制器,具备以下优点:
    - 出色的光学隔离特性,安全等级高;
    - 高精度信号处理能力,适合电机电流检测;
    - 集成参考电压,简化设计复杂度;
    - 价格相对传统电流传感器更具吸引力。
    推荐结论
    高度推荐。这款产品尤其适用于对精度要求较高且需要电隔离的场合,如电机驱动和工业控制系统。

    此文章内容基于 ACPL-C797 技术手册整理,仅供参考。如有进一步需求,请联系 Broadcom 销售代表或授权经销商获取更多支持。

ACPL-C797-500E参数

参数
通道数 1
电压-电源,模拟 -
电压 - 电源,数字 -
分辨率 16bit
采样率 10Msps
接口类型 -
位数 -
供电类型 单相供电
长*宽*高 5.85mm*6.81mm*3.18mm
通用封装 SOIC-8
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

ACPL-C797-500E厂商介绍

Broadcom Inc.(博通公司)是一家全球领先的半导体公司,总部位于美国加利福尼亚州。Broadcom专注于设计、开发和提供广泛的半导体和基础设施软件解决方案,服务于数据中心、网络、软件、宽带、无线通信和工业市场。

主营产品分类包括:
1. 网络:包括以太网交换机、路由器、无线接入点等。
2. 无线通信:涉及Wi-Fi、蓝牙、GPS等无线技术。
3. 宽带:包括有线电视和宽带接入设备。
4. 工业:提供工业物联网解决方案和传感器。
5. 软件:包括网络安全、存储管理等软件产品。

应用领域广泛,包括:
- 数据中心:提供高速网络连接和存储解决方案。
- 移动设备:为智能手机、平板电脑提供无线通信技术。
- 家庭娱乐:提供宽带接入和家庭网络解决方案。
- 工业自动化:提供传感器和物联网解决方案。

Broadcom的优势在于:
- 技术创新:持续投入研发,拥有大量专利技术。
- 产品多样性:提供广泛的半导体和软件产品,满足不同市场需求。
- 客户服务:提供优质的客户支持和定制化解决方案。
- 全球布局:在全球设有研发中心和销售网络,服务全球客户。

ACPL-C797-500E数据手册

厂牌 PDF简要描述 下载
BROADCOM ADC/DAC-专用型 BROADCOM ACPL-C797-500E ACPL-C797-500E数据手册

ACPL-C797-500E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 10.7748
10+ ¥ 9.6558
30+ ¥ 8.4782
100+ ¥ 8.2427
300+ ¥ 7.9272
1000+ ¥ 7.6963
库存: 257
起订量: 1 增量: 1000
交货地:
最小起订量为:1
合计: ¥ 10.77
