AK4373EN

产品分类: ADC/DAC-专用型
产品描述: DSP,I2S 数字供电,模拟供电 48Ksps 24bit 2 QFN 贴片安装,黏合安装 5mm*5mm*730μm
供应商型号: 974-1061-2-ND
供应商: Digi-Key
标准整包数: 1
ASAHI KASEI MICRODEVICES ADC/DAC-专用型 AK4373EN

AK4373EN概述


    产品简介


    产品名称:AK4373低功耗立体声24位数字模拟转换器(DAC)
    基本描述:AK4373是一款集成立体声耳机放大器和单声道扬声器驱动器的低功耗立体声24位DAC。它适用于各种便携式音频和媒体播放器应用,包括游戏机、专用耳机驱动器、个人导航设备及便携式媒体播放器等。AK4373能够配置为三种不同的使用模式:单声道扬声器驱动器、差分交流耦合耳机和伪无电容模式。此DAC可运行于2.2V至3.6V的低电压电源下,耳机驱动器可输出高达4.0V的电压。封装形式为节省空间的32引脚QFN封装。

    技术参数


    - 采样率:8kHz~48kHz
    - 过采样数字滤波器:8倍过采样
    - 时钟抖动容差:具备高抖动容差的SCF
    - 信号选择:多种信号输出类型,包括单声道和差分耳机输出,以及无电容耳机输出
    - 输出驱动器配置:单端、差分、无电容模式
    - 数字处理:包含高通滤波器、低通滤波器、3D增强、频率补偿和五段可编程双二阶滤波器等功能
    - 电源管理:支持多种电源输入,包括模拟电源(2.2V~3.6V)、数字电源(1.6V~3.6V)和耳机/扬声器电源(2.2V~4.0V)
    - 电源消耗:播放耳机时功率消耗仅为11.9mW
    - 工作温度范围:Ta = -30℃~+85℃

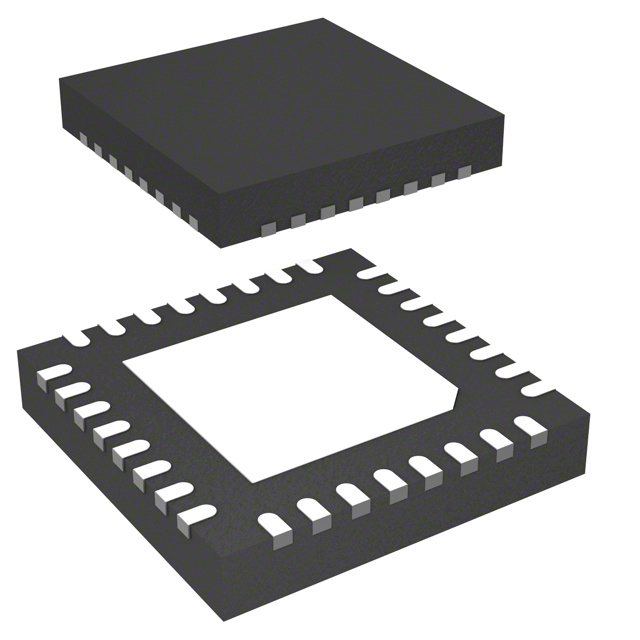

    - 封装:32针QFN(5mm x 5mm,0.5mm间距)

    产品特点和优势


    1. 高信噪比:单端模式下耳机输出信噪比达96dB,差分模式下为96dB,无电容模式下为86dB。
    2. 多样的输出模式:提供单端、差分和无电容三种输出模式,适用广泛。
    3. 高音质保真度:支持8倍过采样数字滤波器,确保音质卓越。
    4. 低功耗设计:播放耳机时仅消耗11.9mW,适合便携式设备。
    5. 丰富控制选项:可通过软件配置输出增益、数字音量和自动电平控制等功能。

    应用案例和使用建议


    - 便携式音乐播放器:作为主音频处理芯片,用于提升音频体验,确保长时间播放时电池续航能力强。
    - 便携式媒体播放器:与外部媒体处理器协同工作,提供高品质音频输出。
    - 手机/平板电脑:集成到移动设备中,提升用户体验。对于耳机驱动,建议选择单端或差分模式,根据设备供电和负载阻抗情况选择最佳输出方式。
    使用建议:
    - 便携式设备:考虑低功耗需求,建议采用单端模式和适当配置耳机输出增益。
    - 耳机兼容性:若要兼容动态或压电耳机,可选用单声道扬声器驱动器。
    - 高音质需求:推荐使用差分或无电容模式以获得更高的信噪比。

    兼容性和支持


    - 兼容性:支持多种外部控制器和音频接口格式,如I2S、DSP模式等。
    - 支持信息:厂商提供详尽的技术文档和应用程序开发工具,方便开发者集成与调试。此外,提供技术支持热线和在线资源,帮助解决实际应用中遇到的问题。

    常见问题与解决方案


    1. 问题:无法启动DAC。
    解决方案:检查电源供给是否正常,特别是检查模拟电源(AVDD)、数字电源(DVDD)和耳机电源(HVDD)的电压是否符合要求。同时确认PDN引脚设置正确。

    2. 问题:耳机输出声音失真。
    解决方案:检查耳机连接线是否有松动,以及电源电压是否低于推荐值。可尝试调整AVDD和HVDD电压,或更换更合适的耳机输出模式。
    3. 问题:耳机输出音量不稳定。
    解决方案:确保数字音量控制寄存器设置正确。通过修改DVL7-0和DVR7-0寄存器可以调节音量输出水平。如果仍存在问题,检查数字音量控制模式设置(DVOLC)是否正确。

    总结和推荐


    AK4373低功耗立体声24位DAC以其卓越的性能、丰富的功能和广泛的兼容性,在便携式音频和媒体播放器市场上具有显著的优势。无论是在音质、可靠性还是功耗方面都表现出色。对于需要高品质音频输出的应用场景,强烈推荐使用AK4373。

AK4373EN参数

参数
电压-电源,模拟 -
电压 - 电源,数字 -
分辨率 24bit
采样率 48Ksps
接口类型 DSP,I2S
位数 -
供电类型 数字供电,模拟供电
通道数 2
长*宽*高 5mm*5mm*730μm
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 卷带包装

AK4373EN厂商介绍

Asahi Kasei Microdevices Corporation(旭化成微电子公司)是日本旭化成集团下属的一家半导体公司,专注于高性能模拟和混合信号集成电路的设计、开发和制造。公司的产品广泛应用于工业、汽车、通信和消费电子等领域。

主营产品分类:
1. 电源管理:包括DC/DC转换器、电源监控器等,用于提高电源效率和稳定性。
2. 音频/视频:包括音频放大器、视频接口芯片等,用于提升音质和视频显示效果。
3. 通信接口:包括以太网PHY、USB接口芯片等,用于实现高速数据传输。
4. 传感器:包括温度、湿度传感器等,用于环境监测和控制。
5. 微控制器:包括8位、16位、32位微控制器,用于各种嵌入式系统。

应用领域:
1. 工业自动化:用于控制和监测生产线,提高生产效率和安全性。
2. 汽车电子:用于车载娱乐系统、安全系统等,提升驾驶体验和安全性。
3. 通信设备:用于基站、路由器等设备,实现高速稳定的数据传输。
4. 消费电子:用于智能手机、平板电脑等设备,提升用户体验。

Asahi Kasei Microdevices的优势:
1. 技术领先:拥有强大的研发团队,不断推出创新产品。
2. 质量可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
3. 客户支持:提供专业的技术支持和定制化服务,满足客户需求。
4. 全球布局:在全球设有多个研发中心和销售网络,便于与客户沟通和合作。

AK4373EN数据手册

厂牌 PDF简要描述 下载
ASAHI KASEI MICRODEVICES ADC/DAC-专用型 ASAHI KASEI MICRODEVICES AK4373EN AK4373EN数据手册

AK4373EN封装设计

查看详情并下载
Symbol
Footprint
3D Model
