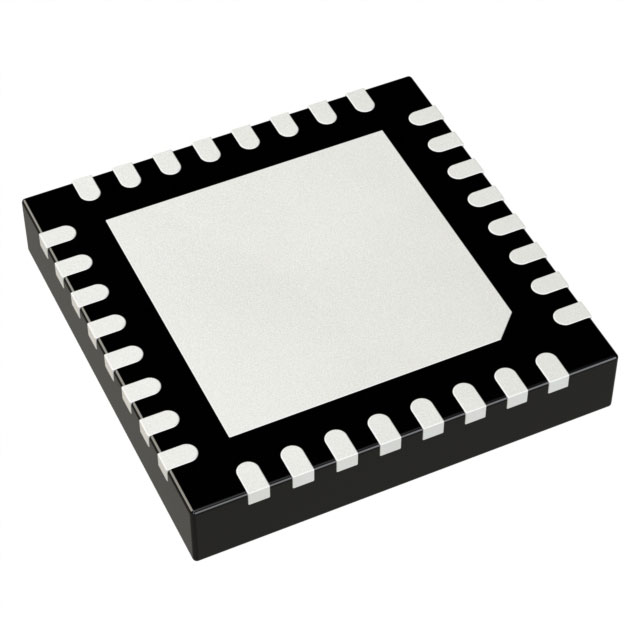

TLV320DAC3100IRHBR

产品分类: ADC/DAC-专用型
厂牌: TEXAS INSTRUMENTS
产品描述: I²C,Serial 数字供电,模拟供电 2.7V~5.5V 2.7V~5.25V 192Ksps 24bit 2 24 VQFN-32 贴片安装,黏合安装
供应商型号: TLV320DAC3100IRHBR
供应商: 国内现货
标准整包数: 3000
TEXAS INSTRUMENTS ADC/DAC-专用型 TLV320DAC3100IRHBR

TLV320DAC3100IRHBR概述

    TLV320DAC3100:高性能低功耗立体声音频DAC技术手册

    1. 产品简介


    TLV320DAC3100是一款由德州仪器(Texas Instruments)生产的高性能低功耗立体声音频数字模拟转换器(DAC),具备音频处理和单声道Class-D扬声器放大器。它主要用于便携式音频设备、移动互联网设备和电子书等领域。

    2. 技术参数


    - 主要功能和电气特性
    - 立体声音频DAC,信噪比(SNR)为95 dB
    - 支持从8 kHz到192 kHz的采样率
    - 单声道Class-D BTL扬声器驱动器,可驱动4Ω负载输出2.5 W功率或8Ω负载输出1.6 W功率
    - 集成两个单端输入,具有混合和输出电平控制功能
    - 数字音频处理块,内置25个处理模块(PRBP1-PRBP25)
    - 可编程锁相环(PLL),用于灵活时钟生成
    - 兼容I²S、左对齐、右对齐、DSP和TDM音频接口
    - 支持麦克风偏置电压
    - 支持耳机检测
    - 通过I²C控制,具备寄存器自动递增功能
    - 全功率下关断控制功能
    - 电源和环境要求
    - 模拟电源电压范围:2.7 V - 3.6 V
    - 数字核心电源电压范围:1.65 V - 1.95 V
    - 数字I/O电源电压范围:1.1 V - 3.6 V
    - Class-D电源电压范围:2.7 V - 5.5 V
    - 推荐工作温度范围:-40°C 至 85°C

    3. 产品特点和优势


    - 高度集成性:集成了耳机驱动器和扬声器驱动器,减少了外部组件的需求。
    - 强大的音频处理能力:内置多个音频处理模块,可以实现复杂的音频处理效果,如EQ、混响、滤波等。
    - 高信噪比:提供了高达95 dB的信噪比,保证音频质量。
    - 灵活的接口支持:支持多种音频接口标准,适用于广泛的设备和应用场景。
    - 低功耗设计:专为低功耗应用设计,非常适合便携式设备。

    4. 应用案例和使用建议


    - 应用案例
    - 便携式音频播放器:TLV320DAC3100能够提供高保真音质和强大的音频处理功能,适合用于便携式音乐播放器。
    - 移动设备:智能手机和平板电脑可以通过TLV320DAC3100提升音频体验,特别是在需要内置扬声器的情况下。

    - 使用建议
    - 在设计中考虑适当的电源管理,确保各个电源电压稳定且符合推荐值。
    - 选择合适的滤波器和音量设置以达到最佳音质表现。
    - 使用适当的电源去耦合电容,以减少电源噪声干扰。

    5. 兼容性和支持


    - 兼容性
    - TLV320DAC3100支持多种音频接口标准,可以轻松与其他设备和系统进行集成。
    - 支持和维护
    - 德州仪器提供详尽的技术文档和社区支持,包括用户指南、参考设计和在线论坛等资源。
    - 配备详细的API和SDK,便于软件开发者快速上手并进行定制化开发。

    6. 常见问题与解决方案


    - 问题1:如何设置正确的电源电压?
    - 解决方案:确保所有电源电压均符合推荐的工作电压范围,特别是模拟电源(AVDD)、数字核心电源(DVDD)和Class-D电源(SPKVDD)。

    - 问题2:如何优化音频处理效果?
    - 解决方案:通过配置内置的音频处理模块,可以调整均衡器(EQ)、混响(Reverb)和滤波器(Filter)等参数,以达到最优的音频效果。

    7. 总结和推荐


    TLV320DAC3100凭借其高度集成性、强大的音频处理能力和良好的兼容性,成为市场上一款非常出色的音频DAC产品。对于那些追求高品质音频和低功耗设计的工程师和设计师来说,这是一款值得推荐的产品。它不仅适用于便携式音频设备,也适用于各类需要高质量音频输出的嵌入式系统。

TLV320DAC3100IRHBR参数

参数
位数 24
供电类型 数字供电,模拟供电
通道数 2
电压-电源,模拟 2.7V~5.25V
电压 - 电源,数字 2.7V~5.5V
分辨率 24bit
采样率 192Ksps
接口类型 I²C,Serial
5.15mm(Max)
5.15mm(Max)
1mm(Max)
通用封装 VQFN-32
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

TLV320DAC3100IRHBR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TLV320DAC3100IRHBR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS ADC/DAC-专用型 TEXAS INSTRUMENTS TLV320DAC3100IRHBR TLV320DAC3100IRHBR数据手册

TLV320DAC3100IRHBR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 4.2669
6000+ ¥ 4.1584
9000+ ¥ 4.0499
库存: 12000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 12800.7
