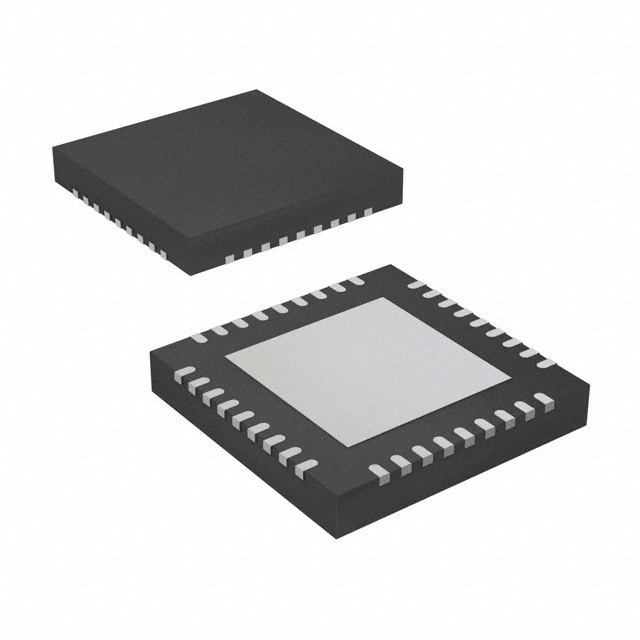

AMC7891SRHHR

产品分类: ADC/DAC-专用型
厂牌: TEXAS INSTRUMENTS
产品描述: SPI 单相供电 500Ksps 10bit 8 VQFN-36 贴片安装,黏合安装
供应商型号: AMC7891SRHHR
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS ADC/DAC-专用型 AMC7891SRHHR

AMC7891SRHHR概述

    AMC7891 电子元器件产品技术手册



    1. 产品简介



    产品类型: 模拟监测和控制电路
    主要功能: 集成10位多通道模数转换器(ADC)和四个数字模拟转换器(DAC)、温度传感器及12个通用输入输出端口(GPIO)。
    应用领域: 主要应用于蜂窝基站、RF通信系统、光纤网络以及通用监测和控制系统。


    2. 技术参数



    - 模数转换器(ADC):
    - 分辨率:10位
    - 采样率:500 kSPS
    - 输入范围:独立于增益设置,AGND至AVDD + 0.2 V
    - 内部参考电压:2.5 V
    - 数模转换器(DAC):
    - 分辨率:10位
    - 输出范围:0至AVDD
    - 输出能力:源/灌电流可达10 mA
    - 温度传感器:
    - 工作范围:-40°C至+125°C
    - 精度:±1°C(在-40°C至125°C范围内)
    - 接口:
    - 串行外设接口(SPI):4线模式,1.8V至5.5V操作
    - 电源需求:
    - AVDD:4.75V至5.5V
    - GPIOVDD:1.8V至5.5V
    - SPIVDD:1.8V至5.5V


    3. 产品特点和优势



    - 集成化高: 集成了多种关键组件,使得整个系统更加紧凑,便于集成到更小的空间中。
    - 低功耗: 在全工作条件下仅消耗32.5 mW,适合电池供电的应用。
    - 多功能性: 支持多通道ADC、DAC以及温度监测,适用于复杂系统的监测和控制。
    - 易用性: 只需简单的SPI接口即可进行通信,方便快捷。


    4. 应用案例和使用建议



    - 应用案例: AMC7891广泛应用于蜂窝基站和RF通信系统中,作为功率放大器(PA)和低噪声放大器(LNA)的偏置控制电路。
    - 使用建议:
    - 温度补偿: 使用内部温度传感器来补偿温度变化对系统的影响,以确保稳定性能。
    - 信号隔离: 使用GPIO端口进行信号隔离,避免干扰。
    - 电源管理: 注意电源电压的变化,确保各部分正常工作。


    5. 兼容性和支持



    - 兼容性: 支持多种电源电压,与微处理器和微控制器兼容。
    - 支持和服务: TI提供详细的文档和专业技术支持,帮助用户快速解决问题。


    6. 常见问题与解决方案



    - 问题1: 设备无法正常启动
    解决方案: 检查所有引脚连接是否正确,特别是AVDD、AGND和SPI接口的引脚。
    - 问题2: ADC转换结果异常
    解决方案: 检查外部参考电压是否稳定,确保ADC模块的正常运行。
    - 问题3: 温度传感器读数不准确
    解决方案: 检查温度传感器引脚是否接触良好,必要时重新校准温度传感器。


    7. 总结和推荐



    综合评估: AMC7891是一款高度集成、低功耗的模拟监测和控制电路,非常适合用于现代RF模块和一般监测控制系统的偏置控制。它具备高精度、多功能性及易于使用的特点,在各种应用中表现出色。

    推荐使用: 基于其优异的技术参数、应用灵活性以及全面的支持服务,强烈推荐使用AMC7891。对于需要高集成度和低功耗的系统来说,它是理想的选择。

AMC7891SRHHR参数

参数
通道数 8
电压-电源,模拟 -
电压 - 电源,数字 -
分辨率 10bit
采样率 500Ksps
接口类型 SPI
位数 -
供电类型 单相供电
6.1mm(Max)
6.1mm(Max)
950μm(Max)
通用封装 VQFN-36
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

AMC7891SRHHR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

AMC7891SRHHR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS ADC/DAC-专用型 TEXAS INSTRUMENTS AMC7891SRHHR AMC7891SRHHR数据手册

AMC7891SRHHR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 42.4918
2000+ ¥ 41.4115
3000+ ¥ 40.3312
库存: 10000
起订量: 1000 增量: 2500
交货地:
最小起订量为:1000
合计: ¥ 42491.8
