CC2530DK

厂牌: TEXAS INSTRUMENTS
产品描述:
供应商型号: 296-24577-ND
供应商: Digi-Key
标准整包数: 1

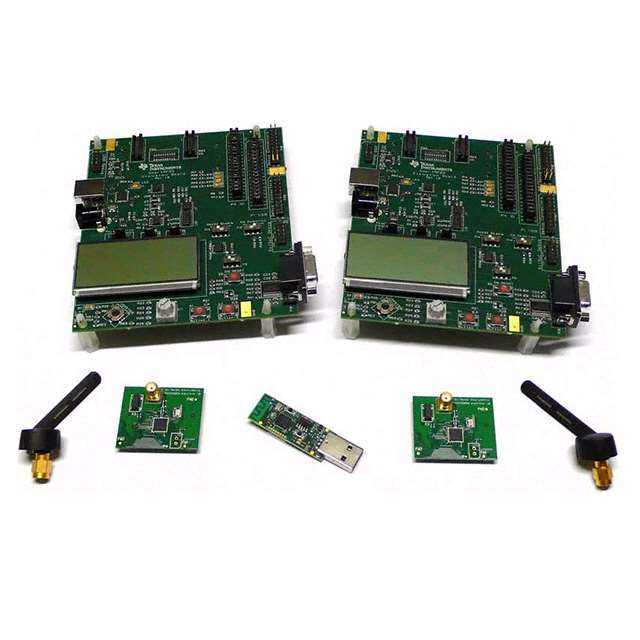

TEXAS INSTRUMENTS 评估、开发板开发工具 CC2530DK

CC2530DK概述

    # CC2530系列无线SoC产品技术手册解析

    产品简介


    基本介绍
    CC2530系列是由德州仪器(Texas Instruments)推出的一款真正意义上的系统级芯片(System-on-Chip, SoC),专为IEEE 802.15.4标准、ZigBee协议以及RF4CE应用设计。它具有高度集成性,能够在极低的物料总成本下构建健壮的网络节点。CC2530系列集成了优秀的射频收发器和增强型8051微控制器内核,支持多种存储容量版本(32KB至256KB闪存),并通过丰富的外围接口实现广泛的应用场景。
    主要功能
    1. 射频性能:符合IEEE 802.15.4标准,支持高达+4.5 dBm的可编程输出功率,优异的接收灵敏度(典型值-92 dBm)。
    2. 处理能力:配备高效率的8051微控制器核心,支持在系统中进行闪存编程,具有8 KB的RAM。
    3. 功耗管理:提供多种电源模式(包括深度睡眠模式,电流消耗低至1 µA),并支持快速唤醒时间。
    4. 安全性:具备AES加密功能和硬件CSMA/CA支持,适合需要高安全性的通信环境。
    应用领域
    - 智能家居与物联网:如照明系统、健康监测设备等。
    - 工业自动化:用于工业控制及监控系统。
    - 消费电子产品:适用于RF4CE远程控制和其他无线传感器网络。

    技术参数


    射频性能
    - 频率范围:2394–2507 MHz
    - 调制方式:直接序列扩频(DSSS)
    - 发射功率:-8 dBm 至 +4.5 dBm
    - 接收灵敏度:-92 dBm (PER=1%)
    功耗特性
    | 模式 | 描述 | 典型电流消耗 |
    |
    | Active Mode RX | 接收模式 | 24 mA |
    | Active Mode TX | 发送模式 @ 1 dBm | 29 mA |
    | Power Mode 1 | 唤醒时间为4 µs | 0.2 mA |
    | Power Mode 2 | 深度睡眠,带32.768 kHz时钟 | 1 µA |
    | Power Mode 3 | 关断所有时钟 | 0.4 µA |
    环境适应性
    - 工作温度范围:-40°C 至 +125°C
    - 输入电压范围:2 V 至 3.6 V

    产品特点和优势


    独特功能
    1. 高集成度:集成了微控制器、射频收发器和多个外设,显著减少外部组件数量。
    2. 超低功耗:支持多种节能模式,特别是在Power Mode 2下仅为1 µA的静态电流。
    3. 灵活存储选项:提供四种不同的存储容量版本(32 KB至256 KB),满足不同应用需求。
    市场竞争力
    CC2530以其卓越的射频性能、高效的功耗管理和广泛的兼容性,在物联网设备、智能家居和工业自动化等领域占据领先地位。其结合了高性价比与强大功能的优势,使其成为众多开发者的首选无线SoC解决方案。

    应用案例和使用建议


    应用案例
    1. ZigBee无线传感器网络:用于家庭能源管理系统,实时采集和传输环境数据。
    2. RF4CE远程控制:为电视、空调等家电提供低延迟的无线遥控功能。
    使用建议
    - 在设计中优先考虑CC2530的超低功耗模式,以延长电池寿命。
    - 通过合理配置射频参数(如输出功率和信道选择),优化信号覆盖范围和抗干扰能力。
    - 配套使用SmartRF™软件工具,简化开发流程并加快产品上市时间。

    兼容性和支持


    兼容性
    CC2530完全兼容IEEE 802.15.4和ZigBee标准,支持全球多个国家和地区的法规要求(如欧洲的ETSI EN 300 328和EN 300 440)。此外,它还支持与现有系统的无缝集成。
    厂商支持
    德州仪器提供了丰富的开发资源,包括CC2530开发套件、RemoTI开发工具包和SmartRF软件。同时,IAR Embedded Workbench™也为开发者提供了强大的调试支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 收发数据失败 | 检查天线匹配电路是否正确接线 |
    | 功耗高于预期 | 确保系统进入适当的低功耗模式 |
    | 连接不稳定 | 调整RSSI阈值或增加射频增益 |

    总结和推荐


    综合评估
    CC2530系列无线SoC凭借其高性能、低功耗、易用性和灵活性,成为一款极具竞争力的产品。无论是对初学者还是经验丰富的工程师而言,它都是构建无线物联网设备的理想选择。
    是否推荐使用
    强烈推荐!无论是在家庭自动化、工业控制还是消费电子领域,CC2530都能满足各种复杂的需求,并为开发者带来极大的便利。

CC2530DK厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

CC2530DK数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 评估、开发板开发工具 TEXAS INSTRUMENTS CC2530DK CC2530DK数据手册

CC2530DK封装设计

查看详情并下载
Symbol
Footprint
3D Model
