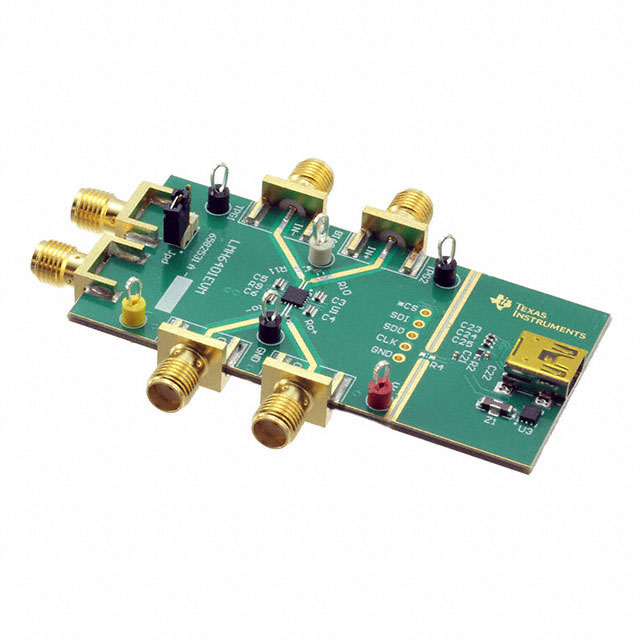

LMH6401EVM

厂牌: TEXAS INSTRUMENTS
产品描述: LMH6401 RF Amplifier Evaluation Board
供应商型号: LMH6401EVM
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS 评估、开发板开发工具 LMH6401EVM

LMH6401EVM概述

    LMH6401 Evaluation Module (EVM) 技术手册概述

    1. 产品简介


    LMH6401 Evaluation Module (EVM) 是一款专为评估单通道数字控制可变增益放大器(DVGA)LMH6401而设计的评估模块。LMH6401封装于高性能RF 16引脚封装中,适用于多种高频应用场合,如无线通信、测试设备和医疗成像等。此EVM旨在快速且方便地展示LMH6401在所有增益设置下的功能和性能。

    2. 技术参数


    - 输入电压范围:
    - 单电源电压范围:4 V 至 5.25 V
    - 分立电源电压范围:±2 V 至 ±2.625 V
    - 工作电流:
    - ±2.5 V分立电源供电时,约69 mA
    - 电源控制:
    - 支持通过PD输入管脚手动禁用放大器,最大消耗电流约为9 mA
    - 增益控制:
    - 可在-6 dB到26 dB之间以1 dB步进调整增益
    - 工作温度范围:
    - 该器件的工作温度范围未明确提及,但建议在一般工作环境下进行测试。

    3. 产品特点和优势


    - 灵活配置: 设计用于分立电源操作,并可通过简单修改支持单电源操作。
    - 接口简便: SMA连接器提供直流或交流耦合的差分输入和输出接口。
    - 易于编程: 内置USB连接器和FTDI USB-to-SPI转换芯片,便于通过GUI编程增益寄存器。
    - 高精度和低噪声: 在整个增益范围内均能保持高线性度和低噪声性能。

    4. 应用案例和使用建议


    应用场景:
    - 无线通信设备: 由于其宽增益调节范围,LMH6401非常适合用于无线通信系统中的信号放大。
    - 实验室测试设备: EVM可以快速验证放大器在不同条件下的性能,适用于研发阶段的初步测试。
    - 医疗成像系统: 高信噪比和低失真特性使得LMH6401在医疗成像系统中也具备应用潜力。
    使用建议:
    - 电源连接注意事项: 确保电源正负极正确连接,避免反接导致器件损坏。
    - 信号连接: 使用外部50 Ω DC阻塞电容来实现AC耦合,并在必要时添加衰减垫,以减少谐波失真和互调失真。
    - 软件编程: 使用GUI工具简化寄存器配置过程,提高调试效率。

    5. 兼容性和支持


    LMH6401EVM可以与常见的分立电源和USB接口设备无缝集成,无需额外的适配。TI公司提供了详尽的技术文档和支持,包括GUI工具、参考电路图和物料清单(BOM),帮助用户高效地开发和集成。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法读写LMH6401设备 | 检查USB状态指示灯是否点亮,确认EVM是否正确连接至计算机;检查电源连接和开关状态。 |
    | 供应电流异常 | 确认PD跳线设置;检查电源连接和电压设置是否正确;确保正负电源连接正确。 |

    7. 总结和推荐


    总结:
    LMH6401 Evaluation Module (EVM) 以其强大的功能和广泛的增益调节范围,成为了评估和应用LMH6401放大器的理想工具。其易用性和稳定性使其成为射频设计和测试领域的理想选择。
    推荐:
    强烈推荐在需要高精度和低噪声放大器的应用中使用LMH6401EVM。通过细致的硬件设置和使用内置GUI工具,可以有效提升项目的开发效率和可靠性。

LMH6401EVM参数

参数
零件状态 在售
包装方式 盒装

LMH6401EVM厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LMH6401EVM数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 评估、开发板开发工具 TEXAS INSTRUMENTS LMH6401EVM LMH6401EVM数据手册

LMH6401EVM封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 1837.7674
200+ ¥ 1791.0445
1000+ ¥ 1744.3216
库存: 70
起订量: 10 增量: 1
交货地:
最小起订量为:10
合计: ¥ 18377.67
