INA190EVM

厂牌: TEXAS INSTRUMENTS
产品描述: INA190 Special Purpose Amplifier Evaluation Board
供应商型号: INA190EVM
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS 评估、开发板开发工具 INA190EVM

INA190EVM概述

    文章:INA190EVM电流检测模块用户指南

    产品简介

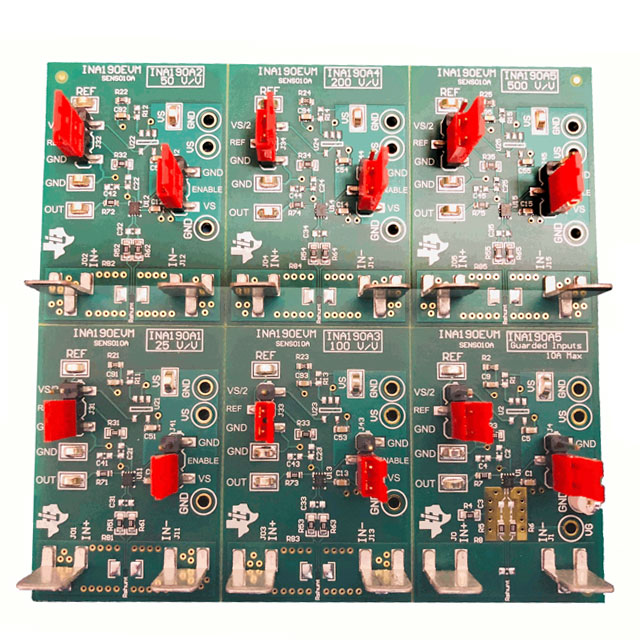

    INA190EVM是由德州仪器(Texas Instruments)设计的电压输出型电流检测模块,适用于高侧和低侧测量、双向零漂移电流检测。这种模块主要用于评估INA190系列传感器的性能,这些传感器能够在不同配置下进行电压和电流检测。INA190系列传感器具有25 V/V至500 V/V的不同增益选择,能够准确测量从-0.1V到40V的共模电压范围内的电压差。传感器的工作电压范围为2.7V至5.5V,功耗较低,仅为最大65μA。

    技术参数


    - 增益选项:INA190A1(25 V/V),INA190A2(50 V/V),INA190A3(100 V/V),INA190A4(200 V/V),INA190A5(500 V/V)
    - 工作电压范围:2.7V 至 5.5V
    - 工作温度范围:未明确提及
    - 输入偏置电流:纳安级别
    - 最大功耗:65μA
    - 共模电压范围:-0.1V 至 40V
    - 最大输入电流:15A(未保护面板),10A(“Guarded Inputs”面板)

    产品特点和优势


    INA190EVM的主要优势在于其高精度和宽动态范围。零漂移架构使得小差分输入电压得以精确测量,从而扩大了实际可用的动态范围。此外,它的低输入偏置电流使得它可以用于微安级电流测量,这在许多工业应用中非常有用。通过提供多个增益选项,用户可以灵活选择最适合自己应用需求的产品。

    应用案例和使用建议


    INA190EVM常被用于电池管理系统、电机驱动、电力系统监控等领域。例如,在电池管理系统中,它可以监测电流以确保电池安全高效地运行。使用建议如下:
    1. 在测量大电流时,确保连接的电阻和接线可以承受相应的功率损耗。
    2. 使用“Guarded Inputs”面板时,确保电流不超过10A,以防止损坏设备。
    3. 设置合适的参考电压,以便准确反映输入信号的变化。

    兼容性和支持


    INA190EVM可以与大多数标准的电源供应系统兼容,只需确保供电电压在2.7V至5.5V之间。德州仪器提供了详尽的技术文档和支持服务,帮助用户更好地理解和使用该模块。用户可以访问德州仪器的官方网站获取更多详细资料和技术支持。

    常见问题与解决方案


    - 问题:测量电流时出现异常值。
    - 解决办法:检查接线是否正确连接,确认参考电压设置无误。
    - 问题:设备过热。
    - 解决办法:检查是否有超过最大允许电流的情况发生,调整测试条件以降低功耗。
    - 问题:输出电压不准确。
    - 解决办法:重新校准参考电压,确认所有连接点无松动。

    总结和推荐


    INA190EVM是一款高度集成且功能强大的电流检测模块,适用于多种工业和科研场景。它不仅拥有广泛的增益选择,还具备低功耗和高精度的特点。德州仪器提供的详尽文档和支持进一步增强了该产品的竞争力。对于需要高精度电流测量的应用,INA190EVM是一个理想的选择。因此,强烈推荐用户考虑使用INA190EVM来满足他们的电流检测需求。
