HSS-MOTHERBOARDEVM

厂牌: TEXAS INSTRUMENTS
产品描述: 德州仪器接口板, 开发套件, HSS-MOTHERBOARDEVM芯片, 用于高侧开关
供应商型号: HSS-MOTHERBOARDEVM
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS 评估、开发板开发工具 HSS-MOTHERBOARDEVM

HSS-MOTHERBOARDEVM概述

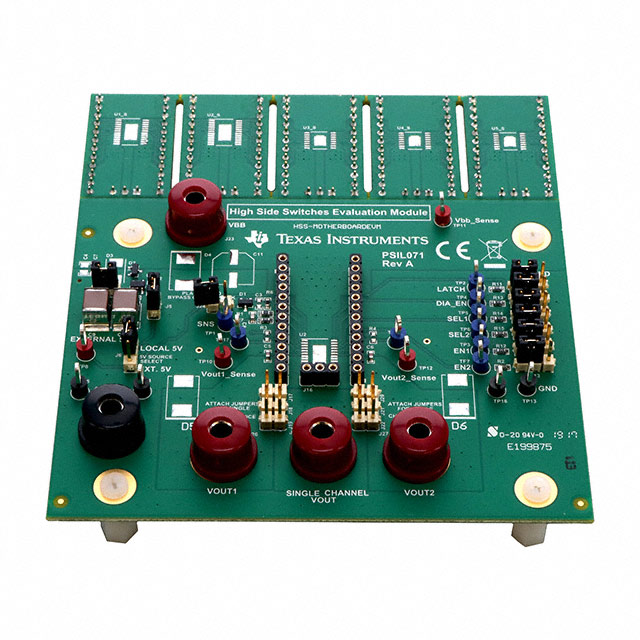

    高侧开关主板评估模块(HSS-MOTHERBOARDEVM)产品介绍

    1. 产品简介


    高侧开关主板评估模块(HSS-MOTHERBOARDEVM) 是由德州仪器(Texas Instruments)设计的用于评估其高侧开关系列产品的平台。该模块可以容纳一系列具有不同电阻特性的高侧开关芯片,如TPS27SA08, TPS1HA08-Q1, TPS2HB08-Q1, TPS2HB16-Q1, TPS2HB35-Q1 和 TPS2HB50-Q1。这些高侧开关主要用于单通道和双通道应用,并且具备集成的NMOS功率FET和电荷泵。它们支持多种负载类型,如电阻、电容和电感负载。

    2. 技术参数


    - 电阻特性:小于等于50毫欧姆(Ron ≤ 50-mΩ)
    - 操作电压:3V到18V
    - 操作温度:-40°C 到 125°C
    - 微控制器输入控制:3.3V 和 5V 逻辑兼容
    - 高精度电流检测
    - 比例负载电流或设备温度的模拟电流检测
    - 保护特性
    - 反向电池保护
    - 短路保护
    - 过压保护
    - 热关断和热循环自我恢复
    - ESD保护
    - 诊断功能
    - 开关状态输出短路检测
    - 负载过流和接地短路检测及限流
    - 热关断和热循环诊断
    - 故障电流条件下的立即关断或连续钳位
    - 诊断使能功能,用于MCU模拟或数字端口的多路复用

    3. 产品特点和优势


    - 高精度电流检测:支持精确测量负载电流或设备温度,方便实现智能控制。
    - 多功能保护:提供反向电池保护、短路保护、过压保护等多项保护机制,确保系统稳定运行。
    - 诊断功能:通过模拟输出引脚SNS实现故障状态检测,提供详尽的诊断信息。
    - 灵活性:支持单通道和双通道高侧电源开关,适用于多种应用场景。

    4. 应用案例和使用建议


    - 高侧继电器驱动器:适用于需要高可靠性的汽车或工业自动化应用。
    - 高侧电源开关:可用于模块化电源供应系统。
    - 灯泡驱动器:适用于照明控制系统的快速响应。
    - 一般负载:如电阻、电容和电感负载。
    使用建议:
    - 在安装高侧开关时,注意正确焊接主电源焊盘以保证性能不受影响。
    - 在进行多路复用时,应考虑合理配置诊断使能功能。

    5. 兼容性和支持


    该模块可与各种高侧开关设备配合使用,并且提供详细的安装指南和调试说明。德州仪器提供了丰富的技术支持,包括在线文档、社区支持等,以便用户快速上手并解决问题。

    6. 常见问题与解决方案


    - 问题:如何正确焊接高侧开关?
    - 解决方案:确保主电源焊盘正确焊接,参考《PowerPAD Thermally Enhanced Package》文档获取详细指导。
    - 问题:如何设定电流限制?
    - 解决方案:更换底板上的限流电阻以达到所需的电流限制值。
    - 问题:如何配置跳线以启用某些功能?
    - 解决方案:参照手册中的连接器和跳线描述表进行设置。

    7. 总结和推荐


    总结:
    - HSS-MOTHERBOARDEVM 是一款功能强大的评估工具,能够帮助设计师高效地评估高侧开关的各种性能指标。
    - 其高精度电流检测、全面的保护机制和详细的诊断功能使其在复杂应用中表现出色。
    - 支持广泛的电压范围和温度范围,使其能够在多样化的环境中稳定工作。
    推荐:
    综上所述,HSS-MOTHERBOARDEVM 不仅是一款高质量的产品,而且拥有显著的技术优势和广泛的适用性。对于从事高侧开关相关研发工作的工程师来说,这是一款值得推荐和使用的工具。

HSS-MOTHERBOARDEVM参数

参数
零件状态 在售
包装方式 盒装

HSS-MOTHERBOARDEVM厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

HSS-MOTHERBOARDEVM数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 评估、开发板开发工具 TEXAS INSTRUMENTS HSS-MOTHERBOARDEVM HSS-MOTHERBOARDEVM数据手册

HSS-MOTHERBOARDEVM封装设计

查看详情并下载
Symbol
Footprint
3D Model
