首页  >  产品百科  >  INA226EVM

INA226EVM

厂牌: TEXAS INSTRUMENTS
产品描述: Texas Instruments 电源监控器评估模块, 电源管理开发套件, INA226芯片
供应商型号: INA226EVM
供应商: 国内现货
标准整包数: 1

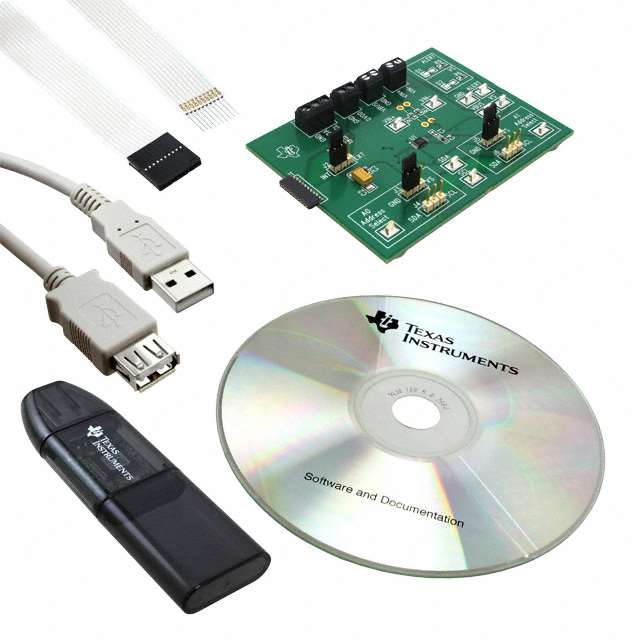

TEXAS INSTRUMENTS 评估、开发板开发工具 INA226EVM

INA226EVM概述


    产品简介


    INA226电流感测与功率监测模块
    INA226是一款具备I2C或SMBus接口的电流互感器和功率监控器。此设备能同时监测分流电压降和总线供电电压。通过编程设定校准值、转换时间及平均化处理,配合内部乘法器,可以实现直接读取安培单位的电流和瓦特单位的功率。INA226可在总线电压从0V到36V范围内工作,独立于供电电压,并且能够在单个2.7V至5.5V的电源下运行,通常消耗330µA的供电电流。设备的工作温度范围为-40°C至125°C,并且具有高达16个可编程地址的I2C兼容接口。

    技术参数


    - 数字协议: I2C
    - ADC分辨率: 16位
    - 最大增益误差: 0.1%
    - 最大偏置电压: ±10 µV
    - 最大总线电压: 36V
    - 最小电源电压: 2.7V
    - 最大电源电压: 5.5V
    - 工作温度范围: -40°C至125°C
    - 工作电流: 330 µA(典型)
    - 编程地址数: 最多16个

    产品特点和优势


    INA226模块具有多个显著的特点和优势:
    - 高精度和低功耗:凭借其高分辨率ADC和极低的偏置电压,能够实现精确测量,同时保持较低的功耗。
    - 多功能性:支持多种数字协议,适合各种应用需求。
    - 宽工作范围:能够在广泛的电压和温度范围内稳定工作,适用于不同环境。
    - 编程灵活性:通过可编程地址和配置选项,可根据具体需求调整设置。

    应用案例和使用建议


    应用案例:INA226适用于多种场景,如工业控制、电源管理、电机驱动、电池管理系统等。例如,在工业自动化控制系统中,可以用于监测马达和机器的电流和功率,以确保系统的稳定运行。
    使用建议:
    1. 在连接模块时,请确保正确配置所有硬件开关,以避免不必要的错误。
    2. 使用GUI时,务必确认软件和硬件的兼容性,及时更新固件和驱动程序。
    3. 对于复杂的配置需求,可以先在模拟环境中进行测试,再部署到实际系统中。

    兼容性和支持


    INA226EVM设计可方便地集成到其他系统中,特别是与德州仪器(Texas Instruments)的产品兼容性较好。此外,德州仪器提供了详尽的技术文档、用户指南、驱动程序和固件更新支持,以帮助用户更好地理解和使用此设备。

    常见问题与解决方案


    1. 问题:GUI无法连接到EVM。
    解决方案:检查USB连接和端口设置,尝试刷新GUI或重启系统。

    2. 问题:设备无法正常工作。
    解决方案:确认配置正确无误,如有需要重新安装固件。
    3. 问题:软件显示异常。
    解决方案:升级软件版本或联系技术支持获取帮助。

    总结和推荐


    总体而言,INA226是一款高精度、多功能、兼容性强的电流感测与功率监测模块。对于需要高精度、高可靠性的工业应用来说,它是一个非常理想的选择。尽管其初始配置可能较为复杂,但一旦设置完成,其在应用中的表现是令人满意的。因此,我们强烈推荐INA226模块给那些寻求高性能电流和功率监测解决方案的工程师和开发者。

INA226EVM参数

参数
零件状态 在售
包装方式 盒装

INA226EVM厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

INA226EVM数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 评估、开发板开发工具 TEXAS INSTRUMENTS INA226EVM INA226EVM数据手册

INA226EVM封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 600.974
200+ ¥ 585.695
1000+ ¥ 570.416
库存: 10
起订量: 10 增量: 1
交货地:
最小起订量为:10
合计: ¥ 6009.74
直接购买
加入购物车
