UCC21750QDWEVM-025

厂牌: TEXAS INSTRUMENTS
产品描述: UCC21750 Gate and Power Driver 17VDC Output Evaluation Board
供应商型号: UCC21750QDWEVM-025
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS 评估、开发板开发工具 UCC21750QDWEVM-025

UCC21750QDWEVM-025概述


    产品简介

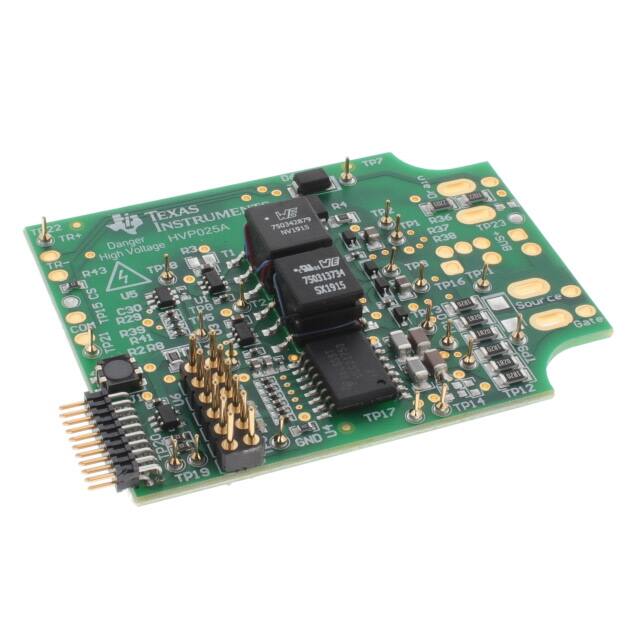

    UCC217XXQDWEVM-025 是一款由德州仪器(Texas Instruments)开发的单通道隔离栅极驱动板,专为硅碳化物(SiC)MOSFET和硅绝缘栅双极型晶体管(Si IGBT)功率模块提供驱动、偏置电压、保护和监测功能。它适用于各种功率系统,例如太阳能逆变器、电机驱动器、电动汽车充电器以及电动汽车牵引逆变器等应用。该驱动板支持高达1700V的电源轨,采用紧凑的设计,尺寸仅为62 x 48 x 6.6毫米。

    技术参数


    以下是根据技术手册提取的主要技术规格和技术参数:
    - 供电电压和电流
    - VCC主供电电压:4.5V至5.5V
    - IVCCQ(静态电流):5mA
    - IVCCS(动态电流):50mA @ 10kHz,10nF负载
    - UVLO阈值:4.5V(上升),4.2V(下降)
    - OVLO阈值:5.7V(上升),5.4V(下降)
    - 驱动电压
    - 驱动电压:+15V / -5V(默认设置)
    - 可编程驱动电压:11V至19V(+极性),-3.3V至-6V(-极性)
    - 驱动电流和功率
    - 峰值源电流:10A
    - 峰值灌电流:10A
    - 驱动功率:2.0W
    - 输入/输出信号
    - 输入逻辑电压:0.7xVCC(上升),0.3xVCC(下降)
    - 时序参数
    - 上升时间:27ns
    - 下降时间:21ns
    - 传播延迟:90ns
    - 输入滤波器时间:28至40ns
    - 短路保护
    - 过流检测阈值:0.63V至0.77V
    - 恢复时间:200ns
    - 隔离参数
    - 增强隔离电压:5.7kVrms

    产品特点和优势


    UCC217XXQDWEVM-025 的核心优势包括:
    - 快速响应和精确控制:具备90纳秒的准确传播延迟,可以对功率器件进行精确控制。
    - 高可靠性:采用5.7千伏的增强隔离技术,确保电气隔离的安全性和稳定性。
    - 灵活的驱动能力:支持多种电压和电流驱动模式,可以根据具体应用需求进行调整。
    - 集成保护机制:集成了过流保护、软关断等功能,提高了系统的可靠性和安全性。
    - 紧凑设计:体积小,方便集成到不同的应用环境中。

    应用案例和使用建议


    UCC217XXQDWEVM-025 主要应用于太阳能逆变器、电机驱动器、电动汽车充电器和牵引逆变器等领域。针对这些应用场景,以下是一些建议:
    - 在太阳能逆变器中:建议配合高效的MPPT算法使用,以实现最佳的能量转换效率。
    - 在电机驱动器中:可以搭配高性能的电流传感器和PID控制器,提升系统的动态响应能力。
    - 在电动汽车充电器中:建议结合主动式功率因数校正(APFC)技术,提高充电效率并减少谐波干扰。

    兼容性和支持


    UCC217XXQDWEVM-025 具有良好的兼容性,可与其他TI公司的电子元器件配套使用。德州仪器提供了全面的技术支持和维护服务,包括详尽的文档资料、软件工具和在线技术支持。

    常见问题与解决方案


    1. Q: 驱动电压不正常如何解决?
    - A: 检查VCC供电电压是否在规定范围内,并确认是否有异常的电气噪声干扰。

    2. Q: 短路保护未能正常工作怎么办?
    - A: 确认过流阈值设定正确,并检查硬件接线是否正确。

    总结和推荐


    总体来说,UCC217XXQDWEVM-025 在功率器件驱动领域表现出色,其高效可靠的驱动能力和强大的保护功能使其在太阳能逆变器、电机驱动器和电动汽车等高端应用中具有显著的优势。推荐电子工程师和技术人员选择此款产品来构建高效稳定的电力系统。

UCC21750QDWEVM-025参数

参数
长*宽*高 62mm(长度)*48mm(宽度)
零件状态 在售
包装方式 盒装

UCC21750QDWEVM-025厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

UCC21750QDWEVM-025数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 评估、开发板开发工具 TEXAS INSTRUMENTS UCC21750QDWEVM-025 UCC21750QDWEVM-025数据手册

UCC21750QDWEVM-025封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 2440.6648
200+ ¥ 2378.614
1000+ ¥ 2316.5632
库存: 10
起订量: 10 增量: 1
交货地:
最小起订量为:10
合计: ¥ 24406.64
