ADS8365M-EVM

厂牌: TEXAS INSTRUMENTS
产品描述: ADS8365 ADC Evaluation Board 250KSPS
供应商型号: CSCS-ADS8365M-EVM
供应商: 海外现货
标准整包数: 1
TEXAS INSTRUMENTS 评估、开发板开发工具 ADS8365M-EVM

ADS8365M-EVM概述

    ADS8364/65MEVM 用户指南与产品概述

    产品简介

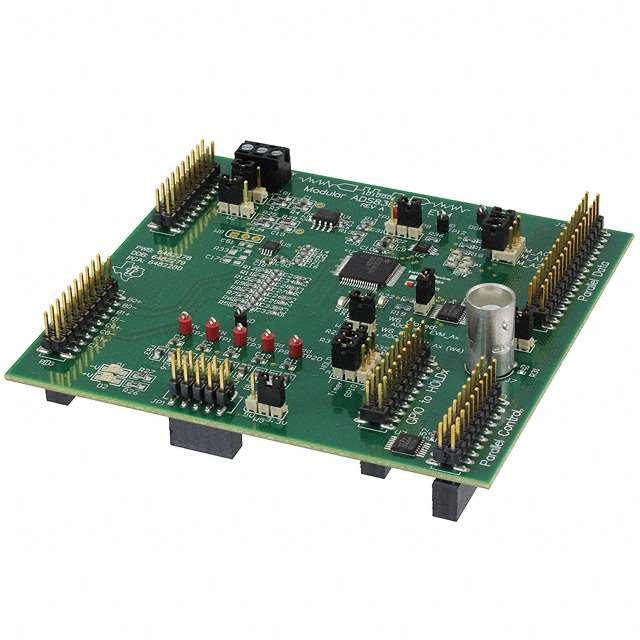

    ADS8364/65MEVM 是一款用于评估 ADS8364 和 ADS8365 模拟到数字转换器(ADC)的高性能评估模块(EVM)。它是一款全功能评估板,具备六个独立采样的 16 位通道,频率高达 250 kHz,提供出色的模拟和数字接口灵活性。这些 ADC 器件广泛应用于通信、工业控制、医疗仪器等领域。
    主要特点:
    - 高速并行接口,支持 16 位分辨率。
    - 支持单端或差分输入配置。
    - 内置参考电压。
    - 集成缓冲电路,支持 3.3V 至 5.5V 的电源范围。
    - 易于集成至不同 DSP 平台(通过 5-6K 和 HPA-MCU 接口板)。

    技术参数


    以下为 ADS8364/65MEVM 的关键技术规格:
    | 参数 | 描述 |

    | 分辨率 | 16 位 |
    | 转换速率 | 每通道 250 kHz,总吞吐量最大 1.5 MSPS |
    | 输入范围 | 单端输入:±2.5V;差分输入:±10V |
    | 输入阻抗 | 低阻抗设计,适配多种信号源 |
    | 工作温度范围 | -40°C 至 +85°C |
    | 供电电压 | +4.75V 至 +5.25V |
    | 数字接口 | 并行高速接口 |

    产品特点和优势


    ADS8364/65MEVM 的核心优势在于其高度灵活的设计和广泛的适用性:
    - 模块化设计:用户可根据需求配置输入输出电路,便于集成至各类 DSP 平台。
    - 高精度参考:内置参考电压保证了转换结果的准确性。
    - 多通道同步采样:同时采样六个独立通道,减少同步误差。
    - 易于调试:配备全面的技术文档和支持工具,帮助开发者快速上手。

    应用案例和使用建议


    ADS8364/65MEVM 在以下场景中表现优异:
    1. 工业监控系统:用于采集传感器数据。
    2. 通信设备:配合信号处理模块完成模数转换。
    3. 医疗仪器:精准测量生理信号。
    使用建议:
    - 确保输入信号幅值在规定范围内,避免超出 5Vpp 的限制。
    - 根据需要调整跳线设置(如表 5 中列出的 W1-W10),以匹配特定的应用需求。
    - 使用高质量电源,确保 EVM 运行稳定。

    兼容性和支持


    ADS8364/65MEVM 可轻松与 TI 提供的接口板(如 5-6K 和 HPA-MCU)兼容,支持多个处理器平台。TI 提供详尽的技术文档和在线技术支持,用户可通过其官方网站获取所需资源。

    常见问题与解决方案


    以下是一些常见的用户疑问及其解决方案:
    1. 问题:转换结果异常
    - 原因:未正确配置跳线或电源不达标。
    - 解决方法:参照用户指南检查跳线位置及电源连接。
    2. 问题:信号失真
    - 原因:输入信号过大或缓冲电路未正确设置。
    - 解决方法:适当调整 R3-R4 或 R24-R29 的阻值。

    总结和推荐


    ADS8364/65MEVM 是一款功能强大且灵活易用的 ADC 评估工具,特别适合需要高精度和高采样速率的应用场景。凭借其模块化设计、内置参考电压以及出色的兼容性,该产品在市场上具有很强的竞争力。强烈推荐给希望快速评估或开发基于 ADS8364/65 芯片的工程师和技术人员。

ADS8365M-EVM参数

参数
零件状态 在售
包装方式 盒装

ADS8365M-EVM厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

ADS8365M-EVM数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 评估、开发板开发工具 TEXAS INSTRUMENTS ADS8365M-EVM ADS8365M-EVM数据手册

ADS8365M-EVM封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2+ $ 211.68 ¥ 1788.696
11+ $ 196.56 ¥ 1660.932
库存: 14
起订量: 3 增量: 1
交货地:
最小起订量为:2
合计: ¥ 3577.39
