首页  >  产品百科  >  TMUX-8RQX-EVM

TMUX-8RQX-EVM

厂牌: TEXAS INSTRUMENTS
产品描述:
供应商型号: TMUX-8RQX-EVM
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS 评估、开发板开发工具 TMUX-8RQX-EVM

TMUX-8RQX-EVM概述

    TMUX-8RQX-EVM 用户指南

    产品简介

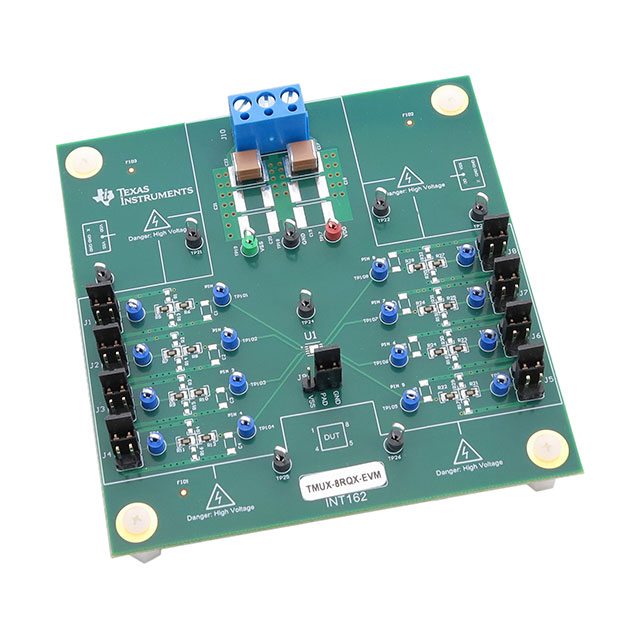

    TMUX-8RQX-EVM 是一款用于快速原型制作和直流特性的评估模块(EVM),适用于TI的中电压模拟开关和多路复用器。这款模块特别适合需要对诸如TMUX7219等8引脚RQX封装的器件进行测试的应用场景。本模块允许用户在早期设计阶段快速验证性能,从而加快开发进程。

    技术参数


    - 封装类型: 8引脚RQX封装
    - 主要特性:
    - 电源去耦电容器:一个3.3μF,6mm x 5mm大小的电容器;两个3.3μF,6mm x 5mm大小的电容器
    - 控制信号:8个通用信号路径,每个路径包含2个0Ω的电阻器
    - 信号路径:支持拉上、拉下及电阻负载
    - 热保护:带有TVS二极管保护
    - 供电电压:VDD/VSS配置
    - 工作环境:
    - 温度范围:标准操作温度范围(具体温度范围请参考设备数据手册)

    产品特点和优势


    - 高度灵活性: 每个信号路径都配备了多种配置选项,可以轻松地调整电阻、电容负载。
    - 易于测试: 提供丰富的测试点和通用跳线配置,便于各种测试需求。
    - 全面保护: 内置TVS二极管,提供良好的防静电保护。
    - 即插即用: 设计考虑到了易用性,简化了原型制作过程。

    应用案例和使用建议


    应用案例:
    - 电源管理单元
    - 数据采集系统
    - 通信接口电路
    使用建议:
    - 在连接电源前,请确保所有跳线配置正确。
    - 使用时注意温度限制,避免因过热损坏模块。

    兼容性和支持


    - 兼容性: 支持与多种TI中电压开关和多路复用器兼容,如TMUX7219。
    - 支持服务: 由TI提供详细的用户手册和技术支持文档,确保用户能够顺利使用此评估模块。

    常见问题与解决方案


    1. 静电放电(ESD):
    - 问题: 如何防止静电损坏?
    - 解决方法: 在操作模块时应佩戴抗静电腕带,并在抗静电工作台上操作。
    2. 电源管理:
    - 问题: 如何正确配置电源去耦电容器?
    - 解决方法: 参考技术手册,正确连接VDD和VSS线路上的去耦电容器。

    总结和推荐


    TMUX-8RQX-EVM是一款非常实用且灵活的评估模块,它为工程师提供了快速原型制作和特性测试的便捷工具。该模块具有较高的可靠性、易于测试和配置的特点。因此,我强烈推荐此评估模块给从事中电压开关和多路复用器设计的工程师。无论是在实验室还是实际应用环境中,这款评估模块都将是一个强有力的助手。

TMUX-8RQX-EVM参数

参数
零件状态 在售
包装方式 盒装

TMUX-8RQX-EVM厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TMUX-8RQX-EVM数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 评估、开发板开发工具 TEXAS INSTRUMENTS TMUX-8RQX-EVM TMUX-8RQX-EVM数据手册

TMUX-8RQX-EVM封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 1214.2082
200+ ¥ 1183.3385
1000+ ¥ 1152.4688
库存: 10
起订量: 10 增量: 1
交货地:
最小起订量为:10
合计: ¥ 12142.08
