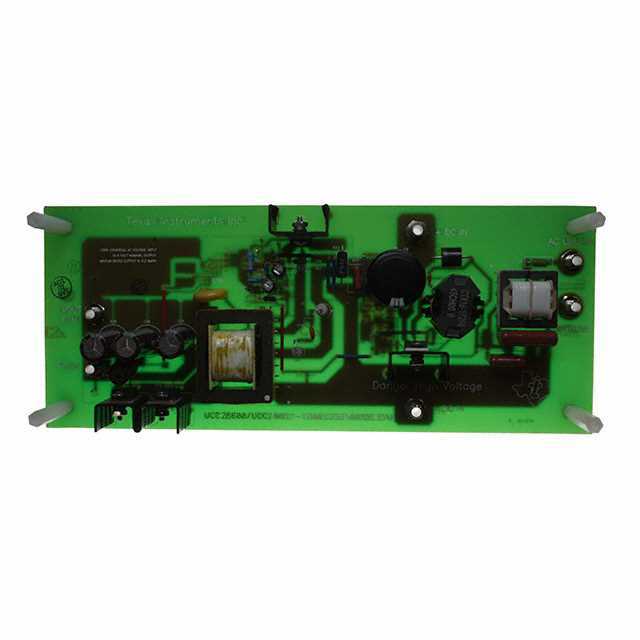

UCC28600EVM

厂牌: TEXAS INSTRUMENTS
产品描述: EVAL MODULE 120W FOR UCC28600
供应商型号: UCC28600EVM
供应商: TI Store
标准整包数: 1
TEXAS INSTRUMENTS 评估、开发板开发工具 UCC28600EVM

UCC28600EVM概述

    UCC28600 120-W Evaluation Module

    1. 产品简介


    产品类型:
    UCC28600是一款专为高效率设计的离线式准谐振反激转换器评估模块(Evaluation Module,EVM)。此模块适用于多种应用,如LCD显示器、LCD电视、PDP电视和机顶盒的偏置电源供应、AC/DC适配器、离线电池充电器等。
    主要功能:
    - 高效率:提供高达87.4%的峰值效率。
    - 功率因数校正:通过UCC28051控制器实现,满足EIC61000-3-2谐波排放要求。
    - 低功耗模式:待机状态下的输入功率小于500毫瓦。
    - 多模式操作:包括绿色模式和频率折叠模式,有助于在轻负载和无负载时减少功耗。
    - 全面保护:内置过温保护和过压保护功能。
    应用领域:
    广泛应用于需要高效率和高级故障保护特性的离线系统中。

    2. 技术参数


    | 参数 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 输入电压范围 85 265 | VRMS |
    | 最大输入电流 | VIN = 115 VRMS, IOUT = 6.2 A | 1.3 - | ARMS |
    | 输入功率因数校正 | VIN = 115 VRMS, IOUT = 6.2 A 0.998
    | 输出电压 | 85 VRMS ≤ VIN ≤ 265 VRMS, 0 A ≤ IOUT ≤ 6.2 A | 19.0 | 19.4 | 19.8 | V |
    | 输出负载电流 | 85 VRMS ≤ VIN ≤ 265 VRMS | 0 6.2 | A |
    | 线路调整率 | 85 VRMS ≤ VIN ≤ 265 VRMS, IOUT = 3 A 3
    | 负载调整率 | 0 A ≤ IOUT ≤ 6.2 A, VIN = 115 VRMS 15 mV |
    | 开关频率 | VIN = 115 VRMS, IOUT = 3 A 2.6 kHz |
    | 相位裕度 70 ° |

    3. 产品特点和优势


    - 成本效益:使用多功能引脚,降低系统组件数量,从而提高成本效益。
    - 高效率:利用低电压切换和绿色模式操作减少开关损耗,提升效率。
    - 安全性和保护:内置多种保护功能,包括过温保护和过压保护。
    - 灵活的控制方式:可通过STATUS引脚禁用PFC控制器。
    - 紧凑设计:采用单面板布局,便于集成和安装。

    4. 应用案例和使用建议


    UCC28600 EVM广泛应用于需要高效率的系统中,例如偏置电源、适配器、充电器等。使用过程中应注意散热管理,特别是在高负载条件下,应配合风扇进行冷却,以避免高温导致损坏。

    5. 兼容性和支持


    - 兼容性:UCC28600 EVM可以与市场上主流的PFC控制器和负载设备兼容,便于集成到现有系统中。
    - 技术支持:制造商提供了详尽的用户指南和技术支持,确保用户能够顺利使用并进行故障排除。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法启动 | 检查连接是否正确,确保电源输入正常 |
    | 温度过高 | 添加外部风扇辅助散热 |
    | 效率低 | 检查负载设置,确保在高效区间内运行 |

    7. 总结和推荐


    UCC28600 120-W Evaluation Module 是一款高效率、多功能且易于集成的评估模块。它的设计充分考虑了实际应用的需求,提供了出色的性能和安全性。对于需要高效率和可靠性的电源系统开发项目,这款产品是一个值得推荐的选择。

UCC28600EVM参数

参数
零件状态 停产
包装方式 盒装
