TPS61030EVM-029

厂牌: TEXAS INSTRUMENTS
产品描述:
供应商型号: TPS61030EVM-029
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS 评估、开发板开发工具 TPS61030EVM-029

TPS61030EVM-029概述


    产品简介

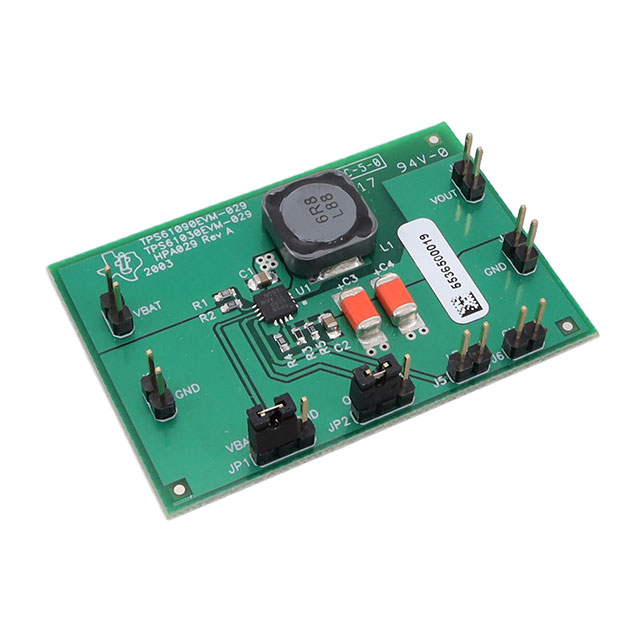

    TPS61030EVM:同步升压转换器评估模块
    TPS61030EVM是一款由德州仪器(Texas Instruments)开发的高效率单节锂离子电池和双节电池升压转换器评估模块。该模块专为2节镍镉电池(Ni-Cad)、镍氢电池(Ni-MH)或碱性电池输入设计,输入电压范围最低可至1.8V,输出电压默认设置为5.0V,最大输出电流可达1A。此外,该评估模块还可以通过调整反馈电阻分压器来轻松修改输出电压,从而适应不同应用场景的需求。

    技术参数


    - 输入电压范围:1.8V 至 5.0V
    - 输出电压:默认为5.0V,可通过调节反馈电阻分压器进行调整
    - 最大输出电流:1A
    - 输入连接:
    - J1(VBAT):输入正极
    - J2(GND):输入负极
    - 输出连接:
    - J3(VOUT):输出正极
    - J4(GND):输出负极
    - 其他功能:
    - J5(LBO):带1MΩ上拉电阻的开漏输出,用于指示低电池电压
    - J6(GND):LBO接地
    - JP1(SYNC):同步信号连接器,启用或禁用轻载下省电模式
    - JP2(EN):使能跳线,用于启用或禁用输出
    - 工作温度:允许某些电路组件温度超过60°C,但需确保输入和输出范围内的正常操作

    产品特点和优势


    TPS61030EVM具有以下几个显著的特点和优势:
    - 高效性:采用高频率同步升压DC/DC转换器,确保高效率输出。
    - 灵活性:可通过调整反馈电阻分压器轻松改变输出电压,适用于不同的负载需求。
    - 安全性:具备低电池电压指示功能,可在电压过低时提供预警。
    - 可靠性:通过精密布局和优化的电路设计,保证稳定可靠的输出电压。

    应用案例和使用建议


    应用案例
    TPS61030EVM可以应用于各种需要升压转换的场合,例如移动设备充电、便携式医疗设备、无人机电源系统等。具体应用实例包括:
    - 移动设备充电:为智能手机、平板电脑等便携式设备提供稳定电源。
    - 便携式医疗设备:为便携式医疗器械提供可靠电力供应。
    - 无人机电源系统:为无人机飞行控制系统供电,提高飞行稳定性。
    使用建议
    为了充分发挥TPS61030EVM的优势,在使用过程中建议注意以下几点:
    - 正确接线:确保J1、J2为输入电源正负极,J3、J4为输出正负极。
    - 温度管理:在高温环境下使用时,避免长时间满载运行,以免过热损坏。
    - 调整反馈电阻:根据需求调整反馈电阻分压器以实现所需的输出电压。

    兼容性和支持


    TPS61030EVM与多种电池和负载兼容,适用于不同应用场景。德州仪器提供了全面的技术支持和服务,包括产品文档、在线技术支持、以及当地销售代表的帮助。

    常见问题与解决方案


    | 常见问题 | 解决方案 |

    | 输出电压不正确 | 检查反馈电阻分压器是否正确设置。 |
    | 输出电流不足 | 确保输入电压符合规定范围,且负载阻抗适中。 |
    | 低电池电压指示未触发 | 检查LBI端子连接是否正确,确认LBO端子是否已配置上拉电阻。 |

    总结和推荐


    综上所述,TPS61030EVM是一款高效率、灵活且可靠的升压转换器评估模块,非常适合于需要精确控制和高效率电源供应的应用场合。无论是对于专业研发人员还是对新技术感兴趣的个人,TPS61030EVM都是一款值得推荐的产品。其独特的功能和优秀的市场竞争力使其在众多同类产品中脱颖而出。如果您需要高效且稳定的升压电源解决方案,TPS61030EVM无疑是您的首选。

TPS61030EVM-029参数

参数
零件状态 在售
包装方式 盒装

TPS61030EVM-029厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TPS61030EVM-029数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 评估、开发板开发工具 TEXAS INSTRUMENTS TPS61030EVM-029 TPS61030EVM-029数据手册

TPS61030EVM-029封装设计

查看详情并下载
Symbol
Footprint
3D Model
