THS3092EVM

厂牌: TEXAS INSTRUMENTS

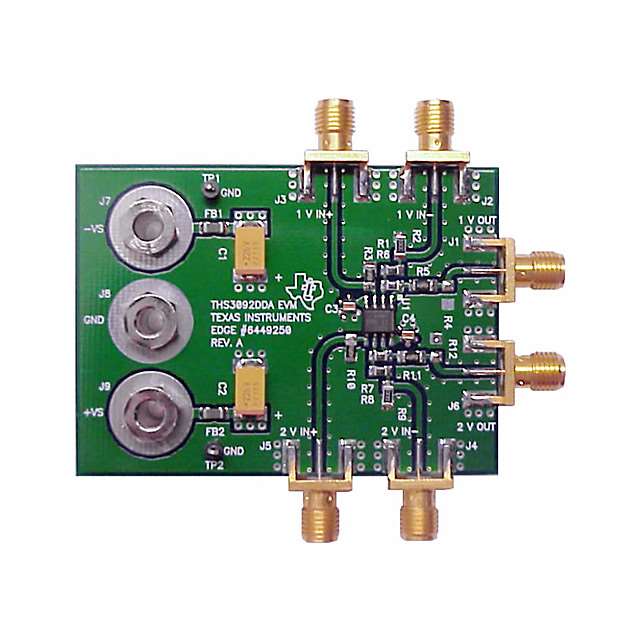

产品描述: THS3092 Op Amp Evaluation Board
供应商型号: THS3092EVM
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS 评估、开发板开发工具 THS3092EVM

THS3092EVM概述

    高性能运算放大器:THS3092 和 THS3096 技术手册解析

    产品简介


    THS3092 和 THS3096 是由德州仪器(Texas Instruments)开发的高性能双路高电压、低失真电流反馈型运算放大器。这些放大器专为需要产生大线性输出信号的应用而设计,例如功率场效应晶体管(Power FET)驱动器和数字信号处理(Pin)驱动器。THS3096 还配备了电源控制引脚(PD),可将功耗降低到最低状态。

    技术参数


    - 供电范围:±5 V 至 ±15 V。
    - 总谐波失真(THD):
    - 2 次谐波失真:-66 dBc(10 MHz,RL = 100 Ω)。
    - 3 次谐波失真:-76 dBc(10 MHz,RL = 100 Ω)。
    - 带宽:
    - 小信号带宽(-3 dB):高达 160 MHz(增益 = 5,负载电阻 RL = 100 Ω)。
    - 摆率:5700 V/μs(增益 = 5,输出电压摆幅 = 20 Vpp)。
    - 输出电流驱动能力:±250 mA。
    - 噪声性能:输入电压噪声 2 nV/√Hz(频率 > 10 kHz);非反相输入电流噪声 13 pA/√Hz;反相输入电流噪声 13 pA/√Hz。

    产品特点和优势


    - 低失真:THS3092 和 THS3096 的低失真特性使其成为高精度模拟信号处理应用的理想选择。
    - 高速响应:超高的摆率和宽带宽使其能够快速准确地响应输入信号。
    - 功率管理:THS3096 具有低功耗模式,允许在不使用时显著降低功耗。
    - 宽泛的工作温度范围:适用于各种恶劣环境下的应用。

    应用案例和使用建议


    - 应用于功率 FET 和 Pin 驱动器:这些放大器非常适合需要快速响应和大驱动电流的应用,如驱动功率晶体管或 Pin 驱动电路。
    - 信号发生器输出驱动电路:得益于低失真和高带宽特性,THS3092 和 THS3096 能够产生高质量的任意波形信号。
    - 注意事项:为了确保最佳性能,在使用过程中需注意散热管理和适当的电源电压范围。

    兼容性和支持


    - 封装和运输介质:THS3092 和 THS3096 分别提供 SOIC-8 和 TSSOP-14 封装形式。这些封装形式支持标准的卷带包装和铁路包装。
    - 技术支持:德州仪器提供详尽的技术文档和支持服务,帮助用户正确理解和使用这些产品。

    常见问题与解决方案


    - 问题 1:电源电压超过指定范围。
    - 解决办法:确保电源电压严格遵守数据表中规定的范围。
    - 问题 2:过热损坏。
    - 解决办法:正确连接 PowerPAD 并确保良好的散热条件。
    - 问题 3:电源纹波较大。
    - 解决办法:使用合适的滤波电容以减小电源纹波。

    总结和推荐


    THS3092 和 THS3096 在宽广的工作条件下表现出色,尤其适合要求高精度、高稳定性的应用场景。它们的低失真、高带宽和高输出电流能力使其成为许多复杂应用的理想选择。虽然初始成本可能较高,但考虑到其卓越的性能和可靠性,强烈推荐给需要高性能运算放大器的用户。对于希望降低功耗的应用,THS3096 更是不二之选。
