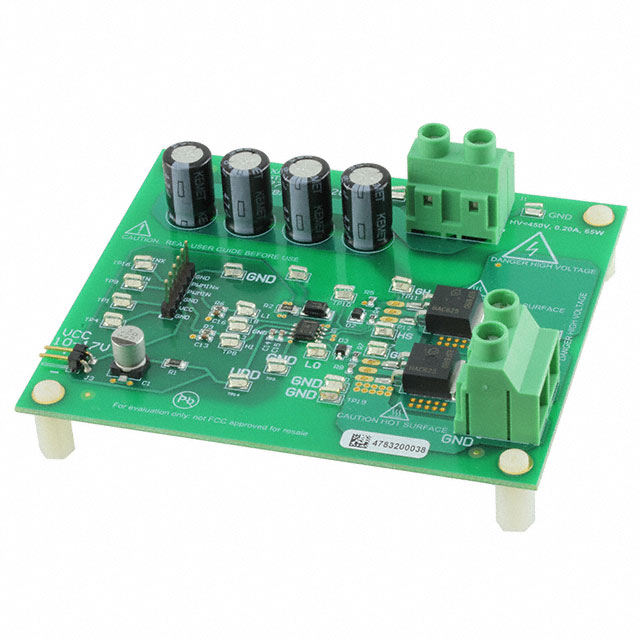

UCC27712EVM-287

厂牌: TEXAS INSTRUMENTS
产品描述: UCC27712 Gate and Power Driver Evaluation Board
供应商型号: UCC27712EVM-287
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS 评估、开发板开发工具 UCC27712EVM-287

UCC27712EVM-287概述

    UCC27712EVM-287: A Comprehensive Overview

    1. 产品简介


    UCC27712EVM-287 是一款用于评估UCC27712栅极驱动器的评价模块(Evaluation Module, EVM)。它设计用于评估多种拓扑结构,如半桥和高压同步降压转换器。此驱动器具有620V的高边和低边驱动能力,能提供高达65W的输出功率。该模块可配置为不同的拓扑结构,包括同步降压、同步升压和半桥转换器,能够快速测试外部组件的影响,并允许进行芯片级测试。

    2. 技术参数


    UCC27712EVM-287 的关键技术参数如下:
    | 参数 | 值 |

    | 高电压输入 HV+最大值 | 450 V |
    | 高边输入 PWM信号范围 | 5 V 至 20 V |
    | 功率供电 VCC电压范围 | 10 V 至 17 V |
    | 电平切换开关节点最大值 | 450 V,60 W |

    3. 产品特点和优势


    - 高性能驱动器:620V的高边驱动能力和65W的输出功率使其适用于高压环境。
    - 灵活配置:支持多种拓扑结构,如同步降压、同步升压和半桥转换器。
    - 优化的驱动性能:高源电流和高Sink电流,适用于快速切换大功率MOSFET。
    - 简单易用:板载终端块方便连接高电压输入、PWM信号、电源和其他关键点。
    - 高可靠性和耐用性:内置保护措施,确保安全操作。

    4. 应用案例和使用建议


    - 同步降压转换器:UCC27712EVM可以轻松配置为同步降压转换器,通过连接电感器、电容器等组件,实现高效能量转换。在实际应用中,需要注意选择合适的电感值和电容值以避免过高的纹波电流。
    - 功率损耗最小化:利用其高源电流和高Sink电流特性,可以显著降低MOSFET的切换损耗。建议在设计时考虑使用低阻值的栅极电阻以进一步优化性能。

    5. 兼容性和支持


    - 兼容性:UCC27712EVM-287 支持与多种N-Channel MOSFET的连接,并且与大多数高压电路兼容。
    - 支持和维护:Texas Instruments 提供详细的用户手册和技术支持,帮助用户解决问题和故障排除。

    6. 常见问题与解决方案


    - 问题:如何验证EVM是否正常工作?
    - 解决办法:按照用户手册中的设置步骤进行,观察示波器上的波形是否稳定,频率是否正确。若发现异常,检查连接是否稳固。

    - 问题:高电压操作时应注意什么?
    - 解决办法:操作时务必遵守安全指南,确保设备接地良好,避免直接接触高压端口。使用隔离测试设备并注意过电压和过电流保护。

    7. 总结和推荐


    UCC27712EVM-287 是一款功能强大、用途广泛的高压栅极驱动器评估模块。其独特的设计和高性能使其成为开发高压转换器的理想选择。强烈推荐给需要进行高压转换器评估和设计的专业用户。由于其灵活性和可靠性,该模块非常适合用于开发各种高压电力转换系统。

UCC27712EVM-287参数

参数
零件状态 在售
包装方式 散装
