UCC28780EVM-021

厂牌: TEXAS INSTRUMENTS
产品描述:
供应商型号: UCC28780EVM-021
供应商: 国内现货
标准整包数: 1

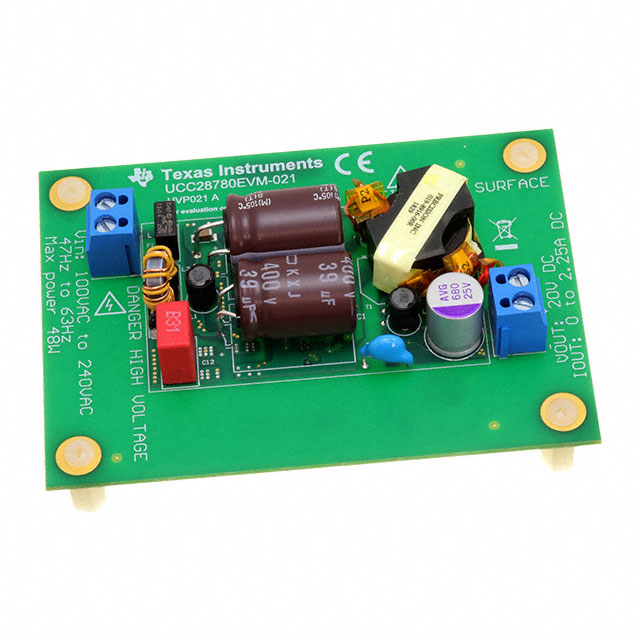

TEXAS INSTRUMENTS 评估、开发板开发工具 UCC28780EVM-021

UCC28780EVM-021概述

    UCC28780EVM-021 45-W 20-V High-Density Silicon (Si) Based Active-Clamp Flyback Converter/Evaluation Module

    1. 产品简介


    UCC28780EVM-021 是一款45瓦的评估模块(EVM),用于评估适用于笔记本充电及其他应用的离线主动钳位反激式适配器。该EVM符合CoC Tier 2和DoE Level 6效率要求。设计中采用了主动钳位反激控制器UCC28780、同步整流控制器UCC24612以及硅基MOSFET。

    2. 技术参数


    UCC28780EVM-021 的技术参数如下所示:
    - 输入特性
    - 输入电压范围:90 V RMS 至 264 V RMS
    - 输入频率范围:47 Hz 至 63 Hz
    - 空载输入功率:
    - VIN = 115 V RMS 时,37.2 mW
    - VIN = 230 V RMS 时,40.1 mW
    - 轻负载输入功率(0.25 W):
    - VIN = 115 V RMS 时,330 mW
    - VIN = 230 V RMS 时,392 mW
    - 输出特性
    - 输出电压:19.924 V 至 19.937 V
    - 额定输出电流:2.25 A
    - 输出纹波电压:652 mVpp 至 20 mVpp
    - 过载保护:55 W,持续时间 160 ms
    - 系统特性
    - 满载效率:
    - VIN = 115 V RMS 时,94.06%
    - VIN = 230 V RMS 时,93.82%
    - 10%负载效率:
    - VIN = 115 V RMS 时,88.09%
    - VIN = 230 V RMS 时,85.08%

    3. 产品特点和优势


    UCC28780EVM-021具有高密度设计和高效的电源转换能力。它采用了主动钳位技术,能有效提高整体系统的效率。此外,该模块还具有较好的过载保护机制,能够确保在突发情况下保护系统安全。

    4. 应用案例和使用建议


    该模块可广泛应用于笔记本电脑充电器和其他需要高效率和稳定电源的应用场合。为了更好地发挥其性能,建议在安装过程中严格遵循安全操作指南,并确保所有测试设备均满足相应标准。

    5. 兼容性和支持


    UCC28780EVM-021设计上具有良好的兼容性,可以与其他电源管理设备和控制电路无缝对接。同时,德州仪器提供了详细的技术文档和支持服务,帮助用户更好地理解和使用该模块。

    6. 常见问题与解决方案


    - 问题:设备在空载时发热严重。
    - 解决方法:检查散热装置是否正常工作,确保设备安装环境通风良好。

    - 问题:启动时出现不稳定现象。
    - 解决方法:重新确认输入电压和连接是否正确,必要时可调整输入电容值以稳定启动过程。

    7. 总结和推荐


    综上所述,UCC28780EVM-021是一款高性能的评估模块,具有优异的电源转换效率和稳定性。建议对高效率电源转换感兴趣的用户考虑使用此产品。需要注意的是,在进行任何实验前,请务必仔细阅读并遵守相关的安全指南。

UCC28780EVM-021参数

参数
零件状态 在售
包装方式 散装
