UCD3138ALLCEVM150

厂牌: TEXAS INSTRUMENTS
产品描述: UCD3138A Power Supply Controllers and Monitors 12VDC Output Evaluation Board
供应商型号: UCD3138ALLCEVM150
供应商: TI Store
标准整包数: 1
TEXAS INSTRUMENTS 评估、开发板开发工具 UCD3138ALLCEVM150

UCD3138ALLCEVM150概述


    产品简介

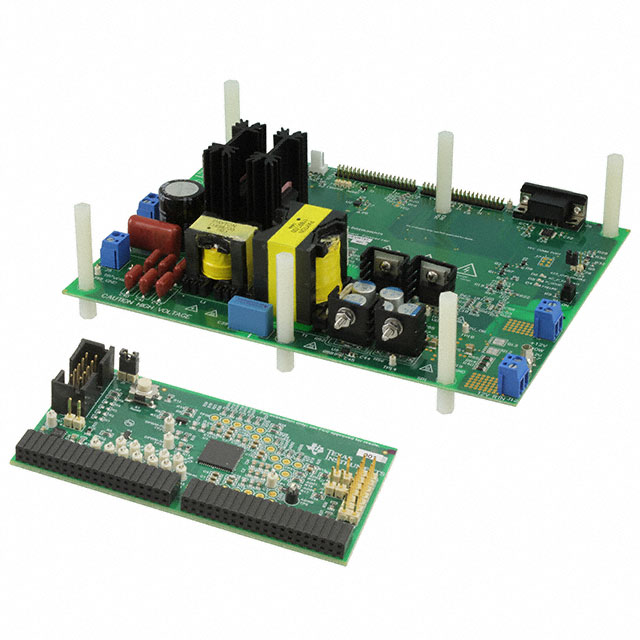

    UCD3138ALLCEVM150 EVM:数字控制LLC谐振半桥DC-DC转换器
    产品类型:数字控制LLC谐振半桥DC-DC转换器
    主要功能:该模块用于评估UCD3138A 64针数字控制器在离线电源转换应用中的性能,并辅助其设计。该模块包含一个独立的LLC谐振半桥DC-DC电源转换器,配合其控制卡UCD3138ACCEVM149一起使用。UCD3138ARGC安装在UCD3138ACCEVM149上,使得无需额外硬件或固件即可评估LLC谐振半桥DC-DC转换器。
    应用领域:该转换器广泛应用于离线DC-DC电源转换、服务器及电信系统等领域。

    技术参数


    - 输入电压范围:350 VDC至400 VDC
    - 输出电压:12 VDC(空载至满载)
    - 满载输出功率:340 W
    - 满载电流:29 A
    - 过压保护:当输出电压超过12 VDC时,将触发过压保护并关机
    - 过流保护:连续运行可承受10秒的最大30 A电流,之后会自动关机
    - 软启动时间:恒定
    - 切换频率:
    - 谐振模式:35 kHz至150 kHz
    - PWM模式:150 kHz
    - 峰值效率:在380 VDC下,满载29 A时可达94.85%
    - 全负载效率:在380 VDC,负载为20 A时,全负载效率达94.20%

    产品特点和优势


    - 数字控制:采用UCD3138A控制器实现精确数字控制,具备多种保护机制如过压保护、过流保护、欠压保护及短路保护。
    - 同步整流:显著提高能效,减少能量损耗。
    - 自动化模式切换:能够在LLC模式和PWM模式间自动切换,提升适应性和灵活性。
    - 软启动功能:恒定的软启动时间确保设备平稳启动,防止电路冲击。
    - 高效率:在满载条件下,转换效率高达94.85%,表现优异。

    应用案例和使用建议


    应用案例
    - 离线DC-DC电源转换:适用于工业控制系统中的稳压供电需求。
    - 服务器和电信系统:满足高性能计算、数据中心、通信基站等关键任务应用的高可靠性需求。
    使用建议
    - 在使用前务必详细阅读用户手册,并遵循所有安全规范。
    - 测试时建议使用隔离式DC电源源,符合IEC61010标准。
    - 配备温度监控设备,以避免过热问题。

    兼容性和支持


    - 兼容性:此模块可以与其他需要相同输入电压和电流范围的直流负载兼容。
    - 支持:提供详尽的技术文档、用户手册及在线技术支持。如有需要,用户可以联系德州仪器的产品信息中心获取更多帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备无法正常启动 | 确认所有连接正确无误;检查输入电源是否达到所需范围。|
    | 过热警告 | 检查散热风扇是否正常工作;尝试降低环境温度或增大通风。|
    | 输出电压不稳 | 重新校准控制器设置;检查负载情况是否有波动。|

    总结和推荐


    综合评估:UCD3138ALLCEVM150展示了出色的数字控制能力、高效能以及多样化的保护机制。通过精准的软启动控制和自动模式切换,确保设备稳定可靠地运行。适用于需要高效率和强可靠性的应用场景。
    推荐使用:鉴于其卓越的技术性能和广泛的应用范围,强烈推荐在对DC-DC转换器性能要求较高的环境中使用UCD3138ALLCEVM150。其强大的控制能力和灵活的操作特性使其成为工业和电信领域的理想选择。

UCD3138ALLCEVM150参数

参数
零件状态 在售
包装方式 盒装
