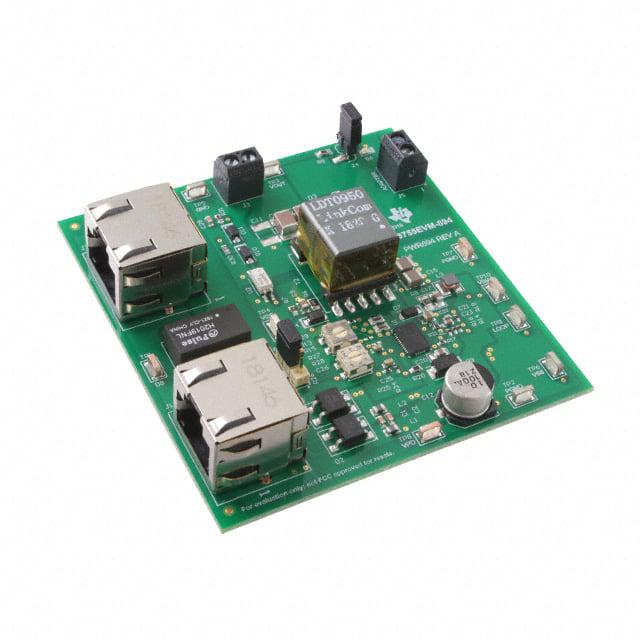

TPS23755EVM-894

厂牌: TEXAS INSTRUMENTS
产品描述:
供应商型号: TPS23755EVM-894
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS 评估、开发板开发工具 TPS23755EVM-894

TPS23755EVM-894概述

    TPS23755EVM-894 Evaluation Module: Comprehensive Overview

    1. 产品简介


    TPS23755EVM-894 是一款由德州仪器(Texas Instruments)设计的电源评估模块(Evaluation Module)。它主要用于评估 TPS23755 设备,后者是一款符合 IEEE 802.3at Type 1 标准的供电设备(PD)控制器和电源控制器,专门针对主边调节反激式转换器拓扑结构进行优化。该模块适用于12V二极管整流的高效率13W PD解决方案,主要应用于IP摄像头、接入点、POS机、条码阅读器、IP电话和无线局域网等设备中。

    2. 技术参数


    TPS23755EVM-894 在25℃下的电气和性能规格如下:
    | 参数 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 输入电压 | J1输入 | 37 57 | V |
    | 输入电压 | J5输入 12 V |
    | 输入UVLO | J2输入 | 36 V |
    | 输出电压 | VIN = 48 V, ILOAD ≤ ILOAD (max) 12 V |
    | 输出电流 | 37 V ≤ VIN ≤ 57 V 1 A A |
    | 输出纹波电压 | VIN = 48 V, ILOAD = 1 A 50 mV |
    | 效率 | VIN = 48 V, ILOAD= 100 mA 78% % |
    | 转换频率 | 250 | kHz|

    3. 产品特点和优势


    TPS23755EVM-894 拥有多种独特的功能和优势:
    - IEEE 802.3at Type 1 合规性:支持标准PoE电源。
    - Class 3 12V/1A 主边调节连续导通模式(CCM)反激式:提供高效率的电源解决方案。
    - 高级启动:能够实现快速稳定的工作状态。
    - 可编程斜率调整和频率抖动:有助于减少电磁干扰(EMI)。
    - 副边适配器优先控制:具备平滑过渡的能力。
    这些特点使得该产品在应用中具有广泛的适用性和良好的市场竞争力。

    4. 应用案例和使用建议


    根据技术手册中的描述,TPS23755EVM-894 可广泛应用于 IP 摄像头、接入点、POS 机、条码阅读器、IP 电话及无线局域网等设备中。对于使用建议,可以考虑以下几点:
    - 电源输入:确保连接 PoE 电源适配器时使用正确的 J1 和 J5 接口,以便于供电和数据传输。
    - 布局设计:严格遵循手册中的布局指南,以减少噪声和干扰,确保系统的稳定运行。
    - EMI抑制:使用 Bob Smith 终端和适当的接地层,降低电磁干扰。

    5. 兼容性和支持


    TPS23755EVM-894 设计上兼容多种标准 PoE 适配器,能够在不同设备间顺利转换。德州仪器提供了详细的文档和在线支持,帮助用户解决使用过程中遇到的技术问题。

    6. 常见问题与解决方案


    根据手册中的信息,这里列举几个常见问题及其解决方案:
    - 问题:设备启动缓慢
    - 解决方案:检查输入电压是否稳定,确认所有接线正确无误,重新启动设备。
    - 问题:输出电压不稳定
    - 解决方案:调整频率抖动设置,检查输出电容器是否正常,检查负载是否超过额定范围。

    7. 总结和推荐


    TPS23755EVM-894 作为一款高效且稳定的电源评估模块,在多种应用场景下表现出色。它的高效率、低功耗和丰富的功能使其成为许多应用的理想选择。德州仪器提供的详细技术文档和支持也大大增强了其市场竞争力。因此,强烈推荐用户采用这款模块进行开发和测试。
