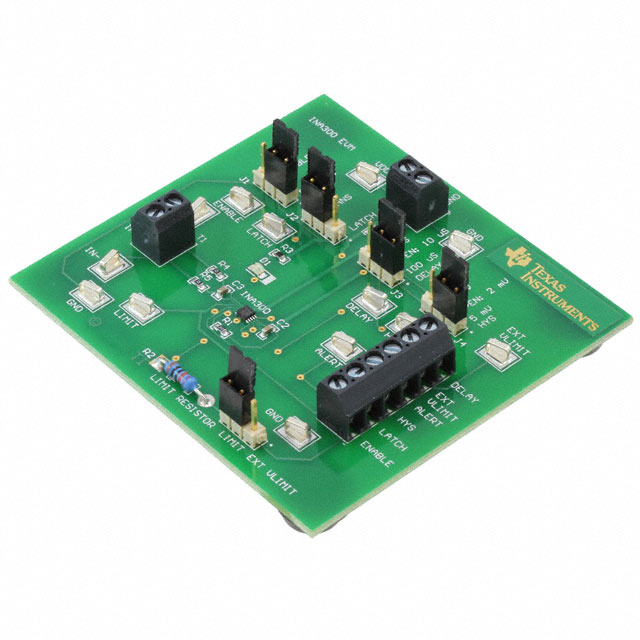

INA300EVM

厂牌: TEXAS INSTRUMENTS
产品描述: Texas Instruments 比较器评估模块, 电源管理开发套件, INA3221芯片
供应商型号: INA300EVM
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS 评估、开发板开发工具 INA300EVM

INA300EVM概述

    文章:INA300EVM 用户指南

    产品简介


    INA300EVM 是一款用于评估INA300精密双向电流检测比较器的测试模块。INA300是一款高共模精度的电流传感器,可以配置以检测过流条件。它可以从单电源(2.7 V到5.5 V)供电,并且在共模电压范围为0 V至36 V时,能够检测高达250 mV的分流电压。INA300EVM的主要应用领域包括电力系统监测、过流保护、电池管理系统等领域。

    技术参数


    - 供电电压:2.7 V 至 5.5 V
    - 共模电压范围:–0.3 V 至 36 V
    - 检测分流电压范围:0 V 至 250 mV
    - 输出模式:可配置透明模式或锁存模式
    - 延迟时间:可设置为10 µs、50 µs 或 100 µs
    - 滞回电压:可设置为2 mV、5 mV 或 10 mV
    - 信号输入:差分输入,可用于高侧电流比较器

    产品特点和优势


    - 高共模精度:适用于各种复杂电压环境。
    - 灵活配置:通过跳线可以轻松配置不同的操作模式和参数。
    - 宽工作电压范围:支持多种电源电压。
    - 强大的检测能力:可在宽范围内精确检测分流电压。
    - 简化设计验证:提供测试点和易于连接的接头,方便设计验证和调试。

    应用案例和使用建议


    INA300EVM 可以配置为高侧电流比较器进行应用。例如,可以通过配置输入滤波器来降低噪声干扰。具体配置如下:
    - 连接电源(2.7 V 至 5.5 V)到 T2 接头以供电。
    - 将 IN+ 和 IN– 输入连接到一个电压源,作为差分输入。
    - 将 +IN 连接到接地,形成共模电压输入。
    - 使用外部电阻或电压源设定阈值电压。
    使用建议:
    - 在需要精确检测和监控电路中使用。
    - 结合外部滤波器减少信号干扰。
    - 注意跳线配置以确保正确设置工作模式。

    兼容性和支持


    INA300EVM 支持多种电源电压(2.7 V 至 5.5 V),并且可以通过外部电压源或电阻进行灵活配置。此外,INA300EVM 提供详细的文档支持和在线论坛,便于用户解决问题和获取技术支持。

    常见问题与解决方案


    - 问题:如何设置 INA300 的阈值电压?
    解决方案:通过跳线选择适当的阻值或连接外部电压源来设置阈值电压。默认阈值电压为200 mV。
    - 问题:如果未正确配置跳线会发生什么?
    解决方案:跳线未正确配置可能导致不正确的操作模式,或者阈值电压错误。请参考文档正确配置跳线。
    - 问题:如何防止INA300EVM损坏?
    解决方案:避免超过规定的电压输入范围。确保输入电压在规定范围内,不要超过40 V到 IN+ 或 IN– 端子,也不要超过6 V到 VDD。

    总结和推荐


    INA300EVM 是一款非常实用的评估工具,适用于需要精密电流检测的应用。它具有宽工作电压范围、灵活配置能力和易于调试的特点。如果您正在寻找一款可靠的电流检测评估工具,INA300EVM 是一个非常值得考虑的选择。建议在进行电流检测相关项目时使用INA300EVM进行测试和验证。
