INA250EVM

厂牌: TEXAS INSTRUMENTS
产品描述: INA250 Special Purpose Amplifier Evaluation Board
供应商型号: INA250EVM
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS 评估、开发板开发工具 INA250EVM

INA250EVM概述

    # Texas Instruments INA250AxEVM 技术手册解读

    产品简介


    产品概述

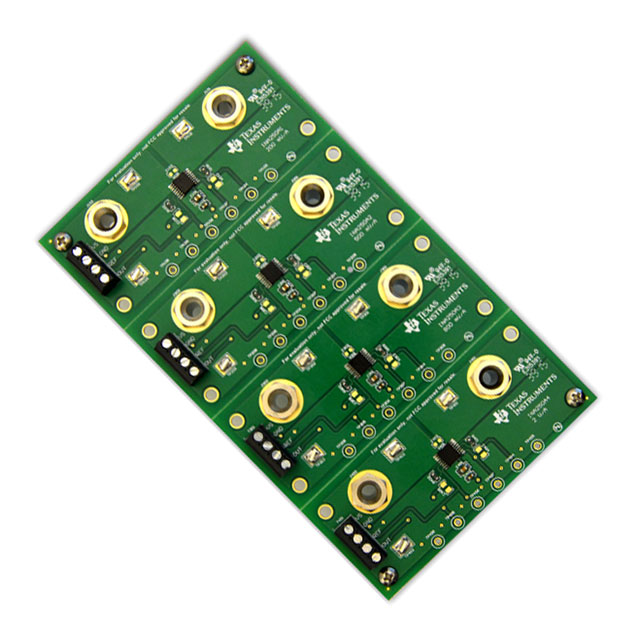

    INA250AxEVM 是一款用于评估 TI 的电流感测放大器系列产品的测试板。该板由四块独立的 PCB 组成,每块 PCB 都包含了不同的 INA250Ax(包括 INA250A1、INA250A2、INA250A3 和 INA250A4)器件,以及配套的连接器和测试点,便于外部硬件连接。这些器件均集成一个 2 毫欧姆的内部分流电阻,用于实现高精度电流测量。
    应用领域
    INA250 系列产品适用于多种需要高精度电流检测的应用场景,例如电源管理、电机驱动、工业控制、汽车电子等领域。它能够广泛应用于需要检测低至毫安级到数十安培电流的场合。

    技术参数


    以下为 INA250AxEVM 的主要技术规格和电气特性:
    | 参数 | 值 |

    | 工作电压范围 | 2.7 V 至 36 V |
    | 内部分流电阻值 | 2 mΩ |
    | 输出增益 | INA250A1:200 mV/A
    INA250A2:500 mV/A
    INA250A3:800 mV/A
    INA250A4:2 V/A |
    | 输入电流范围 | –0.1 V 至 +36 V |
    | 测量分辨率 | ±1% |
    | 工作温度范围 | –40°C 至 +125°C |
    | 支持最大连续电流 | 15 A(-40°C 至 +125°C) |
    此外,该设备具有以下电气特性:
    - 提供香蕉插头(Jx01/Jx02)和测试点(TPx01/TPx02)进行电流输入;
    - 提供测试点(TPx06 和 TPx07)用于输出电压测量;
    - 包含多种滤波选项(通过添加电容或电阻)。

    产品特点和优势


    独特功能与优势
    1. 高精度电流测量:集成的 2 mΩ 内部分流电阻配合不同的增益设置,可满足从低至毫安到高达 15A 的电流测量需求。
    2. 易于使用:设计了多组螺丝接线端子和测试点,便于用户灵活接入各种测量工具。
    3. 可靠性强:能够适应宽温范围(–40°C 至 +125°C),确保在恶劣环境中可靠运行。
    4. 灵活性高:可通过更换不同型号的 INA250Ax 板卡,满足多种电流检测场景需求。
    市场竞争力
    相比传统独立分流电阻,INA250AxEVM 在同一模块中集成了分流电阻和电流感测放大器的功能,减少了外部元件数量,同时提升了测量精度和稳定性。这种集成方案显著降低了系统的复杂度和成本,在工业自动化和汽车电子等领域具备较强的竞争力。

    应用案例和使用建议


    实际应用案例
    1. 电源监控系统:通过 INA250AxEVM 监测电源输入和输出电流,确保系统供电稳定。
    2. 电机驱动电路:实时监测电机的运行电流,优化功率效率并保护电机免受过流损坏。
    3. 电池管理系统:对电池充放电过程中的电流变化进行高精度检测,延长电池寿命。
    使用建议
    - 若需检测大电流,建议采用散热良好的 PCB 设计,结合 2oz 铜层以提高热传导能力。
    - 在信号链路中增加外部滤波元件(如 Cx03、Cx04),可进一步降低噪声干扰。
    - 根据测量需求选择合适的增益版本(如 INA250A2 更适合中间量程电流测量)。

    兼容性和支持


    兼容性
    INA250AxEVM 支持与大部分通用电源模块、传感器接口兼容,同时适用于市面上主流的开发工具和调试软件。
    支持服务
    TI 提供详尽的技术文档和专业的技术支持,用户可通过官网下载完整的产品资料包,其中包括原理图、PCB 布局图及材料清单等。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电流测量不准确 | 检查测试点连接是否正确,调整增益配置。 |
    | PCB 温度过高 | 调整布局,增加铜箔厚度或加装散热片。 |
    | 增益调节后仍无输出电压显示 | 检查电源是否正常供电,确认所有接线连接到位。 |

    总结和推荐


    综合评估
    INA250AxEVM 提供了一种高效、精确且灵活的电流检测解决方案,其核心优势在于集成度高、操作简单以及适用范围广。无论是工业控制还是消费电子领域,该产品都表现出色。
    推荐使用
    强烈推荐此产品用于需要高精度电流测量的项目中。尤其是对工业控制、新能源汽车电池管理和电机驱动等关键领域来说,INA250AxEVM 是不可多得的理想选择。对于希望简化设计流程、提升产品可靠性的工程师而言,这款产品无疑是一个极佳的选择。

INA250EVM参数

参数
零件状态 在售
包装方式 盒装

INA250EVM厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

INA250EVM数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 评估、开发板开发工具 TEXAS INSTRUMENTS INA250EVM INA250EVM数据手册

INA250EVM封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 604.3724
200+ ¥ 589.007
1000+ ¥ 573.6416
库存: 10
起订量: 10 增量: 1
交货地:
最小起订量为:10
合计: ¥ 6043.72
