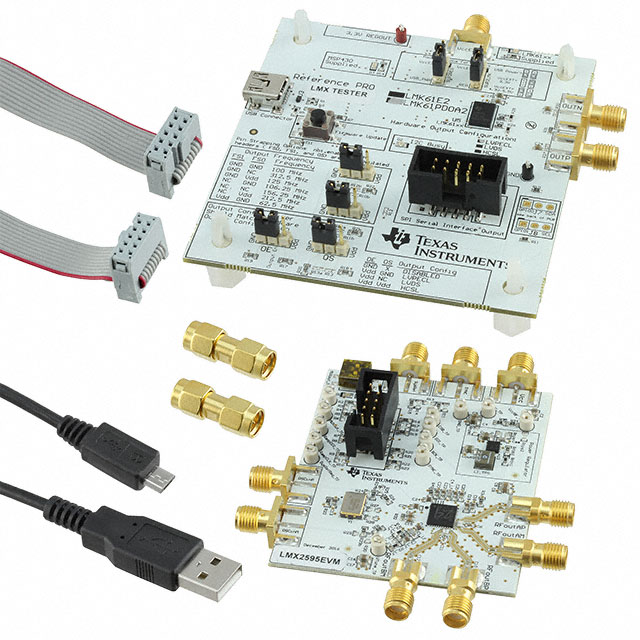

LMX2595EVM

厂牌: TEXAS INSTRUMENTS
产品描述: LMX2595 Clock Generator and Synthesizer Evaluation Board
供应商型号: LMX2595EVM
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS 评估、开发板开发工具 LMX2595EVM

LMX2595EVM概述

    LMX2595 20-GHz Wideband Low Noise PLL with Integrated VCO 技术手册

    1. 产品简介


    LMX2595 是一款由德州仪器(Texas Instruments)生产的高性能宽频低噪声锁相环(PLL)集成电路,集成了电压控制振荡器(VCO),适用于高速数据转换器的时钟同步。作为业内首款将基本振荡频率提升至20GHz的集成VCO PLL产品,LMX2595 在行业中表现出卓越的PLL FOM性能,达到了-236 dBc/Hz 的水平,且1/f噪声为-129 dBc/Hz。该器件还支持JESD204B标准,可以生成或重复系统参考信号(SYSREF),并具有出色的相位噪声性能和集成抖动性能(小于50 fs)。用户可以通过同步信号(SYNC)在多个LMX2595设备间实现输出相位同步,同时支持频率斜坡生成。

    2. 技术参数


    - 工作频率:15 GHz设计频率,但可覆盖整个频率范围。
    - 电源电压:3.3V。
    - 工作温度范围:待查具体数据手册。
    - 支持接口:SPI接口。
    - 集成VCO频率范围:12 GHz 到 12.125 GHz。
    - 输入参考要求:最低-139 dBc/Hz的噪声水平以保证最佳性能。
    - 输出:差分或单端。
    - 集成抖动:小于50 fs(9-GHz载波频率)。

    3. 产品特点和优势


    - 高集成度:首次将VCO集成到PLL中,实现了最高达20GHz的基本振荡频率。
    - 卓越性能:-236 dBc/Hz的PLL FOM和-129 dBc/Hz的1/f噪声表现优异。
    - 多功能性:支持多种输出格式和频率斜坡生成。
    - 简单易用:软件界面直观友好,易于配置和使用。
    - 宽泛的应用:广泛应用于通信、雷达、测试测量设备等领域。

    4. 应用案例和使用建议


    LMX2595 可用于各类需要高精度时钟同步的应用场景,例如无线通信系统的调制解调器、雷达系统和测试测量设备。对于用户来说,在使用LMX2595进行设计时,需注意输入参考信号的清洁度和参考频率的选择。建议使用高质量的晶体振荡器或低噪声源作为参考信号,以确保PLL的性能达到最佳状态。此外,用户还可以通过SPI接口方便地进行配置和编程,以满足不同应用场景的需求。

    5. 兼容性和支持


    LMX2595 与多种外部参考振荡器兼容,可以使用单端或差分连接方式。德州仪器提供了完整的开发工具和文档支持,包括TICS Pro软件和硬件评估模块(EVM),有助于简化用户的设计和调试过程。此外,德州仪器还提供了详细的参考设计、示例代码和应用指南,帮助用户快速上手并充分利用该产品的功能。

    6. 常见问题与解决方案


    - 问题1:无法锁定
    - 解决方案:检查输入参考信号是否干净,确保其频率和噪声水平符合要求。重新加载默认配置并重写所有寄存器。

    - 问题2:输出信号不稳定
    - 解决方案:确认输出端接匹配电阻是否正确配置。如需使用差分输出,确保终端电阻已正确安装。

    - 问题3:SYSREF信号生成异常
    - 解决方案:检查TICS Pro设置中的SYSREF相关配置,确保SYREFREQ引脚配置正确。必要时,重置SYSREFREQ引脚配置。

    7. 总结和推荐


    总体而言,LMX2595是一款性能卓越、功能全面的PLL IC产品,适合各种高频应用需求。其高集成度、优良的噪声性能和广泛的适用性使其在市场上具备极强的竞争力。强烈推荐给需要高性能时钟同步解决方案的工程师和技术爱好者们。无论是无线通信、雷达系统还是测试测量设备的设计者,都能从中受益,获得理想的性能和稳定性。

LMX2595EVM参数

参数
零件状态 在售
包装方式 盒装,散装

LMX2595EVM厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LMX2595EVM数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 评估、开发板开发工具 TEXAS INSTRUMENTS LMX2595EVM LMX2595EVM数据手册

LMX2595EVM封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 4893.5898
200+ ¥ 4769.1765
1000+ ¥ 4644.7632
库存: 10
起订量: 10 增量: 1
交货地:
最小起订量为:10
合计: ¥ 48935.89
直接购买
加入购物车
