JS202011JAQN

产品分类: 滑动开关
厂牌: C&K
产品描述: C & K 拨动开关, 双刀双掷, 300 mA, (开)-(开)
供应商型号: ET-2931765
供应商: 海外现货
标准整包数: 10

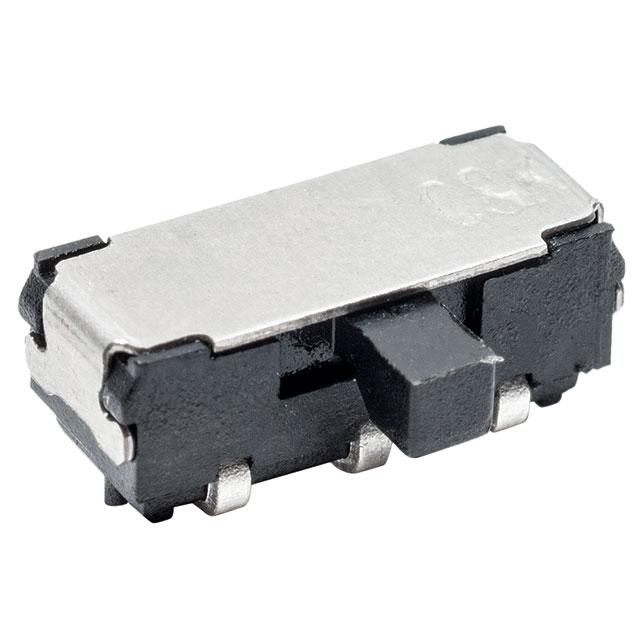

C&K 滑动开关 JS202011JAQN

JS202011JAQN概述

    JS系列微型滑动开关技术手册

    产品简介


    JS系列微型滑动开关是专为现代电子产品设计的小型化控制元件。这些开关以其紧凑的设计、可靠的性能和广泛的适用性而著称,广泛应用于通信产品、计算机外围设备、温控选择开关、仪器仪表及医疗设备等领域。本系列包括单刀双掷(SPDT)、双刀双掷(DPDT)和双刀三掷(DP3T)等多种型号,能够满足不同应用场景的需求。

    技术参数


    - 接触额定值: 6 VDC @ 0.3A
    - 电气寿命: 5,000次开合循环
    - 接触电阻: 最大70 mΩ
    - 绝缘电阻: 最小100 MΩ @ 500V
    - 耐压强度: 最小500 VAC @ 海平面
    - 操作温度范围: -40°C至+85°C
    - 存储温度范围: -40°C至+85°C

    产品特点和优势


    - 精准定位: 正确的接触点定位提供了良好的手感和可靠性。
    - 低轮廓设计: 采用低轮廓设计,适合空间受限的应用场合。
    - 表面贴装与通孔焊接: 支持表面贴装(SMT)和通孔焊接两种安装方式,增强了安装灵活性。
    - 环保材料: 符合RoHS标准,确保产品安全环保。
    - 高可靠性和长寿命: 经过严格的制造工艺,保证长期稳定的性能表现。

    应用案例和使用建议


    JS系列微型滑动开关广泛应用于通信产品、计算机外设、温控系统等多个领域。例如,在便携式医疗设备中,它可以作为电源开关或模式切换开关使用。在设计过程中,建议在电路板上预留足够的空间以适应滑动开关的布局要求,确保开关在高频操作下的稳定性和耐用性。

    兼容性和支持


    JS系列微型滑动开关可与其他标准电气元件配合使用。CK公司提供全面的技术支持,包括产品选型、设计指导和售后服务等。对于定制需求,客户可以联系CK公司的客户服务部门进行咨询。

    常见问题与解决方案


    1. 问题: 开关触点不稳定。
    - 解决方案: 检查安装时是否符合规定的公差,确保电路板平整且无应力。
    2. 问题: 接触电阻过高。
    - 解决方案: 清理接触面,使用适当的清洁剂去除污垢和氧化物。
    3. 问题: 开关无法正确切换位置。
    - 解决方案: 检查是否存在机械干扰或磨损,必要时更换新的开关。

    总结和推荐


    综上所述,JS系列微型滑动开关凭借其小巧紧凑的尺寸、高可靠性、宽泛的操作温度范围及丰富的型号选择,成为众多电子设备的理想选择。无论是小型消费电子产品还是专业医疗设备,该系列开关都能提供稳定的性能表现。强烈推荐使用JS系列微型滑动开关,以提升产品整体性能和用户体验。

JS202011JAQN参数

参数
电压额定值 6V(DC)
执行器长度 2mm
机械寿命 5千次
开关功能 On-On
最大交流触点电压 -
最大直流触点电压 6V
触点时间 未指定
电流额定值 300mA(DC)
长*宽*高 9mm(长度)*5.5mm(高度)
通用封装 SMD
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

JS202011JAQN厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。
