V80201SS05Q

产品分类: 滑动开关
厂牌: C&K
产品描述: 125V(AC) On-On 30V 125V 未指定 7.36mm 面板安装 41mm(长度)*30.11mm(高度)
供应商型号: N-V80201SS05Q
供应商: 云汉优选
标准整包数: 1

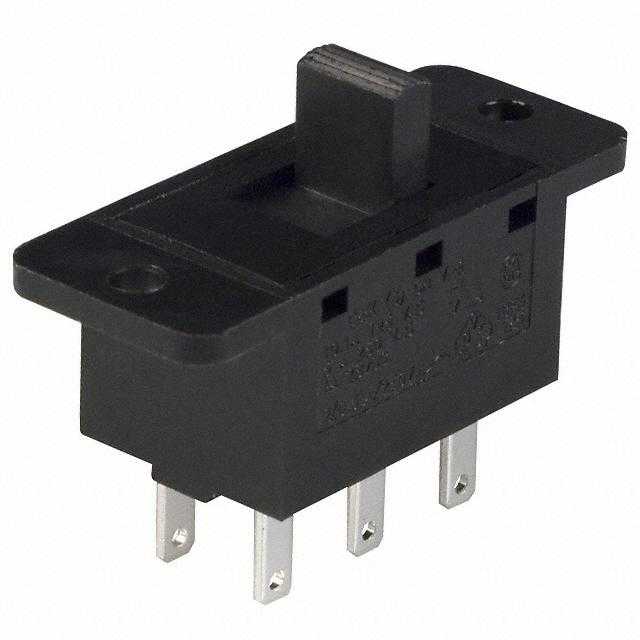

C&K 滑动开关 V80201SS05Q

V80201SS05Q概述

    ISlide V系列电源和线路电压选择滑动开关技术手册解析

    1. 产品简介


    ISlide V系列电源和线路电压选择滑动开关(以下简称ISlide V系列开关)是一种用于选择不同电源和线路电压的电子元件。它具有多种配置选项,适用于各种家电及其他需要电压选择的应用场合。

    2. 技术参数


    - 接触额定值:
    - 10 GPA @ 125 V AC 50/60 Hz T85
    - 5 GPA @ 250 V AC 50/60 Hz T85
    - 2 (0.5)A @ 250 VAC 50/60 Hz T85
    - 4RA @ 30 VDC T85
    - 电气寿命:10,000次全负载操作。
    - 接触电阻:初始接触电阻典型值小于10毫欧,施加2-4 V DC电压时,通过100 mA电流。
    - 绝缘电阻:最小10^9欧姆。
    - 介电强度:最小1,000 Vrms,海平面条件下。
    - 工作温度范围:-30°C 至 +85°C。

    3. 产品特点和优势


    ISlide V系列开关具备以下特点和优势:
    - 高接触额定值:最高可承受10安培的电流。
    - 易于安装:提供快插终端和多种安装方式(面板安装、PC板安装等)。
    - 环保合规:RoHS合规,符合环保标准。
    - 耐用性:具备高电气寿命,确保长期可靠运行。

    4. 应用案例和使用建议


    ISlide V系列开关广泛应用于家用电器和其他需要电压选择的应用场合。例如,在空调、洗衣机等家电中,可以用来切换不同的电源电压。为了更好地发挥其性能,建议:
    - 在安装前检查面板尺寸是否适合所选的安装方式。
    - 定期检查接触电阻,以确保长期可靠性。
    - 确保开关的工作温度在-30°C至+85°C范围内。

    5. 兼容性和支持


    ISlide V系列开关提供多种安装方式,如面板安装、PC板安装等。与大多数标准面板尺寸兼容,可灵活适应不同应用场景。厂商提供全面的技术支持,包括安装指南、维护手册等资源,以确保客户能够正确使用和维护这些产品。

    6. 常见问题与解决方案


    - 问题1:开关安装后无法正常工作。
    解决方案:请检查连接线是否接好,接触电阻是否正常。如果问题仍然存在,建议联系客户服务获取进一步帮助。
    - 问题2:长时间使用后,接触电阻变大。
    解决方案:检查是否接触不良或灰尘积累。清洁接触点,确保其无尘且牢固连接。

    7. 总结和推荐


    ISlide V系列电源和线路电压选择滑动开关凭借其高接触额定值、多种安装方式和良好的耐用性,在家电及其他需要电压选择的应用中表现出色。其易于安装、环保合规的特点使其在市场上具有很强的竞争力。强烈推荐给那些需要高性能、高可靠性的电压选择解决方案的用户。
    总结来看,ISlide V系列开关是一款可靠、耐用且灵活多样的产品,非常适合于需要电压选择的各种应用场景。

V80201SS05Q参数

参数
电流额定值 -
电压额定值 125V(AC)
执行器长度 7.36mm
机械寿命 -
开关功能 On-On
最大交流触点电压 125V
最大直流触点电压 30V
触点时间 未指定
长*宽*高 41mm(长度)*30.11mm(高度)
安装方式 面板安装
零件状态 在售
包装方式 散装

V80201SS05Q厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

V80201SS05Q数据手册

厂牌 PDF简要描述 下载
C&K 滑动开关 C&K V80201SS05Q V80201SS05Q数据手册

V80201SS05Q封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
18+ $ 6.095 ¥ 51.8075
63+ $ 5.9225 ¥ 50.3413
125+ $ 4.9368 ¥ 41.9628
250+ $ 4.1514 ¥ 35.2869
库存: 40
起订量: 18 增量: 1
交货地:
最小起订量为:18
合计: ¥ 932.53
