OS102011MA1QS1

产品分类: 滑动开关
厂牌: C&K
产品描述: C & K 拨动开关, 单刀双掷, 100 mA, (开)-(开)
供应商型号: 2435103
供应商: 海外现货
标准整包数: 10

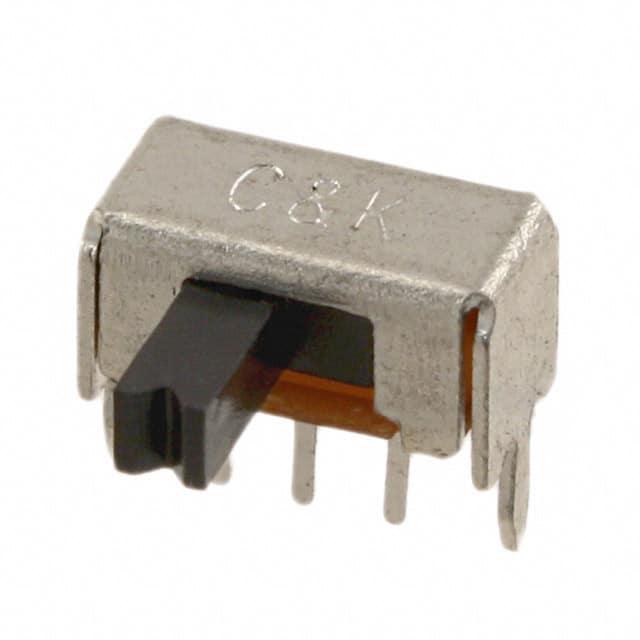

C&K 滑动开关 OS102011MA1QS1

OS102011MA1QS1概述

    # OS系列微型滑动开关技术手册

    产品简介


    产品类型及功能
    OS系列是CK Components推出的微型滑动开关(Slide Switch),其小巧的外形和多样化的功能使其广泛应用于各种领域。该系列产品提供单刀双掷(SPDT)、单刀三掷(SP3T)以及双刀多掷(DPDT/DP3T)等多种型号选择。根据需求,用户可以选择短路(shorting)或非短路(non-shorting)型触点设计,以满足不同的电路连接要求。
    主要功能
    OS系列滑动开关能够实现电路的切换操作,通过调整开关的位置,可以轻松改变电流流向或连接状态。此外,这些开关具有高机械和电寿命,可承受10,000次以上的操作循环,确保长期可靠运行。
    应用领域
    - 测试与测量设备
    - 计算机外围设备及网络产品
    - 消费类电子产品

    技术参数


    | 参数名称 | 规格描述 |

    | 接触额定值 | SPDT: 0.1A @ 12VDC; DPDT: 0.3A @ 30VDC; DP3T: 0.3A @ 30VDC |
    | 接触电阻 | ≤20mΩ |
    | 绝缘电阻 | ≥100MΩ @ 500VDC |
    | 耐电压 | 500VAC,持续1分钟 |
    | 工作温度范围 | -30°C至+70°C |
    | 尺寸(典型值) | 12.6 x 6.8 x 6.1 mm (长x宽x高),具体尺寸参见图表 |
    | 安装方式 | PCB板安装 |

    产品特点和优势


    - 多样化设计:提供多种触发器类型(如滑块、旋钮)和端子配置选项,适合不同应用场景。
    - 卓越性能:具有高机械和电气可靠性,使用寿命长达10,000次。
    - 环保材料:所有组件均采用无卤素材料制成,符合RoHS标准。
    - 灵活性强:可根据客户需求定制特殊规格的产品。

    应用案例和使用建议


    典型应用案例
    1. 在消费类电子产品中作为电源开关,用于控制设备的启动和关闭。
    2. 作为测试仪器中的信号切换装置,以实现对不同通道的数据采集。
    3. 在计算机外围设备中充当多路复用器,用于分配不同的信号路径。
    使用建议
    - 确保接线准确,避免过载导致接触点损坏。
    - 定期检查开关的工作状况,特别是在高频率使用环境下。
    - 针对恶劣环境条件(如高温或低温),建议选用高耐温型“C”选项版本。

    兼容性和支持


    兼容性
    OS系列滑动开关支持PCB板安装,并且与主流PCB布局工具高度兼容,便于集成到现有设计中。
    厂商支持
    CK Components为客户提供全面的技术支持和服务,包括样品请求、产品咨询和技术培训。如有需要,可联系客户服务部门获取更多帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关操作不顺畅 | 清理开关表面灰尘并润滑机械部件。 |
    | 接触不良或频繁跳闸 | 检查接触面是否有氧化现象,必要时更换新件。 |
    | 不适合极端工作温度 | 更换高耐温版本(带“C”后缀)的产品。 |

    总结和推荐


    综合评估
    OS系列微型滑动开关凭借其紧凑的设计、出色的耐用性和广泛的适用性,在众多行业中表现优异。无论是在复杂精密的工业设备还是日常消费品中,它都展现出了极高的性价比。
    推荐意见
    强烈推荐OS系列滑动开关用于需要稳定切换功能的应用场合。对于希望提升产品质量且注重长期可靠性的项目来说,这一系列无疑是理想的选择。如果您正在寻找一款既经济又高效的解决方案,OS系列将是您的最佳伙伴!

    版权所有 © CK Components

OS102011MA1QS1参数

参数
开关功能 On-On
最大交流触点电压 -
最大直流触点电压 12V
触点时间 短路(MBB)
电流额定值 100mA(DC)
电压额定值 12V(DC)
执行器长度 4mm
机械寿命 10000Cycles
安装方式 通孔安装
零件状态 在售
包装方式 散装

OS102011MA1QS1厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

OS102011MA1QS1数据手册

厂牌 PDF简要描述 下载
C&K 滑动开关 C&K OS102011MA1QS1 OS102011MA1QS1数据手册

OS102011MA1QS1封装设计

查看详情并下载
Symbol
Footprint
3D Model
