OS203012MU5QP1

产品分类: 滑动开关
厂牌: C&K
产品描述: 30V(DC) On-On-On 10000Cycles 30V 100mA(DC) 未指定 4mm 通孔安装
供应商型号: OS203012MU5QP1
供应商: Master
标准整包数: 25

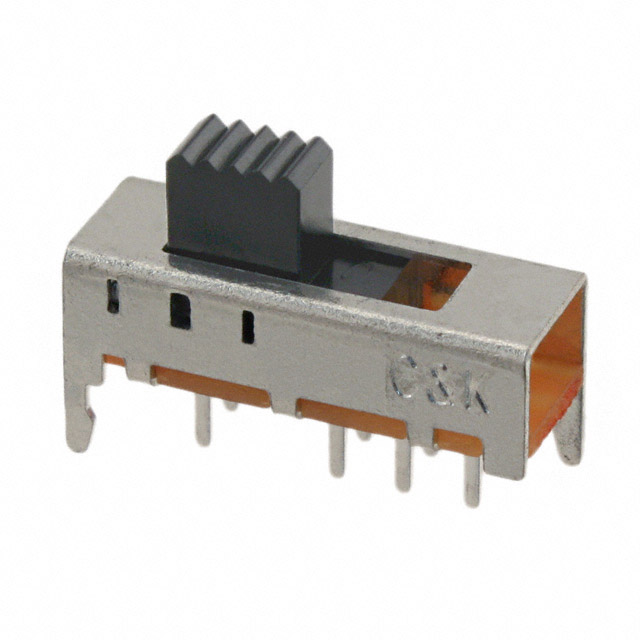

C&K 滑动开关 OS203012MU5QP1

OS203012MU5QP1概述


    产品简介


    ISlide 系列微型滑动开关
    ISlide系列是一款广泛应用于测试测量设备、计算机外设及网络产品、消费类电子产品等领域的微型滑动开关。这些开关具有多种触点配置(如SPDT、DPDT、DP3T、SP3T)以及不同的终端选项,能够满足不同应用场景的需求。ISlide系列开关设计紧凑,具备短路或非短路接触功能,并且符合RoHS标准和无卤材料要求,是现代化电子设备的理想选择。

    技术参数


    - 额定电流:0.1A 至 0.3A @ 12VDC 至 30VDC
    - 机械和电气寿命:10,000 次循环
    - 接触电阻:≤20mΩ
    - 绝缘电阻:≥100MΩ @ 500VDC
    - 耐压强度:500VAC/1分钟
    - 操作温度范围:-30°C 至 +70°C
    - 尺寸:多个型号尺寸不一,具体请参考产品页

    产品特点和优势


    ISlide系列开关的独特功能和优势包括:
    - 多样化的致动器和端子选项:可根据不同需求选择合适的致动器和端子类型。
    - 支持面板安装和PC板安装:灵活的安装方式使其适应多种应用场景。
    - 短路或非短路接触:适用于需要隔离不同电路的应用场合。
    - RoHS合规性和无卤材料:确保产品环保,满足国际环保标准。
    - 高强度材料:基座采用酚醛树脂材料,触点为铜合金镀银,确保高可靠性和长寿命。

    应用案例和使用建议


    ISlide系列开关在许多应用中都得到了广泛应用,例如:
    - 测试测量设备:在测试仪器中使用,提供可靠的切换功能。
    - 计算机外设及网络产品:如路由器、交换机等设备中,实现精确控制。
    - 消费类电子产品:常见的如遥控器、音响系统等,提升用户体验。
    使用建议:
    - 在选择具体型号时,需根据所需的触点数量(如SPDT、DPDT)来决定,以满足特定的应用需求。
    - 安装过程中注意保持良好的电气连接,避免因接触不良导致的故障。
    - 在高温环境下,建议选用带有高温度致动器(标识为“C”选项)的产品。

    兼容性和支持


    ISlide系列微型滑动开关通常与其同类产品具有较好的兼容性。在特殊应用场合,建议咨询厂商以获取更详细的兼容性信息。CK Components公司提供全面的技术支持和服务,确保客户能够顺利部署和使用产品。

    常见问题与解决方案


    - 问题:如何识别开关的极性?
    解答:通常在产品手册中会有详细的引脚定义图,可根据此图正确安装。
    - 问题:在高温环境中使用是否会影响性能?
    解答:对于高温环境,建议使用带有高温度致动器的型号,以确保稳定运行。

    总结和推荐


    ISlide系列微型滑动开关凭借其多样化的设计、高可靠性以及广泛的适用性,在众多应用中表现出色。特别是在对小型化、高可靠性有严格要求的场景中,ISlide系列具有明显的优势。我们强烈推荐该系列产品用于现代电子设备的开发与制造。

OS203012MU5QP1参数

参数
最大交流触点电压 -
最大直流触点电压 30V
触点时间 未指定
电流额定值 100mA(DC)
电压额定值 30V(DC)
执行器长度 4mm
机械寿命 10000Cycles
开关功能 On-On-On
安装方式 通孔安装
零件状态 在售
包装方式 散装

OS203012MU5QP1厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

OS203012MU5QP1数据手册

厂牌 PDF简要描述 下载
C&K 滑动开关 C&K OS203012MU5QP1 OS203012MU5QP1数据手册

OS203012MU5QP1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 0.8742 ¥ 7.4047
350+ $ 0.7722 ¥ 6.4202
700+ $ 0.7419 ¥ 5.9953
1050+ $ 0.6529 ¥ 5.4253
2800+ $ 0.611 ¥ 5.0031
5250+ $ 0.6078 ¥ 4.9772
7700+ $ 0.6046 ¥ 4.9512
10150+ $ 0.6046 ¥ 4.9512
库存: 853
起订量: 25 增量: 0
交货地:
最小起订量为:25
合计: ¥ 185.11
