OS103011MS8QP1

产品分类: 滑动开关
厂牌: C&K
产品描述: C & K 拨动开关, 12.6mm长, 100 mA, 开-开-开
供应商型号: N-OS103011MS8QP1
供应商: 云汉优选
标准整包数: 1

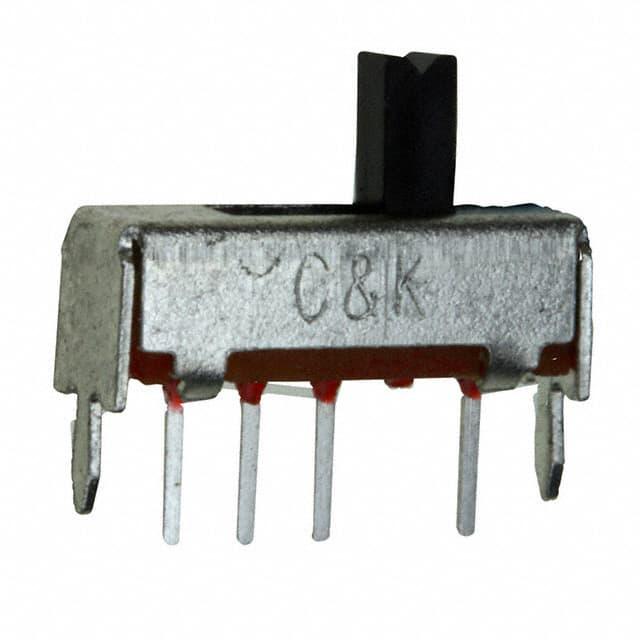

C&K 滑动开关 OS103011MS8QP1

OS103011MS8QP1概述


    产品简介


    产品名称:微型滑动开关系列 (OS Series)
    产品类型:微型滑动开关,适用于各种电子设备中。
    主要功能:用于电路切换,提供多种终端接线方式和操作模式(单刀双掷SPDT、双刀双掷DPDT和三刀双掷DP3T)。
    应用领域:广泛应用于测试和测量设备、计算机外围设备和网络产品,以及消费电子产品中。

    技术参数


    - 接触额定值:0.1A @ 12VDC 或 0.3A @ 30VDC。
    - 机械和电气寿命:10,000个循环。
    - 接触电阻:≤ 20mΩ。
    - 绝缘电阻:最小100MΩ(500VDC)。
    - 耐压强度:500VAC持续1分钟。
    - 工作温度范围:-30°C至+70°C。
    - 包装:散装(Bulk)。

    产品特点和优势


    - 多样化设计:提供不同类型的拨动头和接线方式。
    - 多安装方式:既可以PC板安装,也可以面板安装。
    - 高可靠度:短路或非短路触点可选。
    - 环保材料:符合RoHS标准,无卤素。
    - 适用性强:在广泛的温度范围内保持高性能。

    应用案例和使用建议


    应用案例:
    - 在一台电脑主板上,为了便于用户进行电源开关操作,通常会安装一个DPDT微型滑动开关来控制电源通断。
    使用建议:
    - 确保在安装前对开关的具体型号及额定电流有充分了解,避免过载导致损坏。
    - 对于长期使用在高温环境下,建议选择带有“C”标识的高耐温版本。

    兼容性和支持


    - 兼容性:本产品与大部分主流PCB板及面板结构具有良好的兼容性。
    - 支持:如有任何使用疑问,可联系厂商客户服务中心获取帮助。

    常见问题与解决方案


    - Q: 开关接触不良怎么办?
    - A: 首先检查接线是否松动或接触不良,其次可以清洁接触点以改善连接情况。
    - Q: 如何确定开关的额定电压和电流?
    - A: 查阅产品型号对应的技术规格表,一般可以在制造商的产品目录或官方网站上找到相关资料。

    总结和推荐


    总结:
    OS系列微型滑动开关因其灵活的设计选项、耐用性以及广泛的适应性,在众多应用场合中表现出色。特别适合需要高可靠性切换的应用环境。
    推荐:
    根据以上信息,该系列开关是值得信赖的选择。对于希望提升设备操作便捷性和系统稳定性,且注重成本效益的工程师和设计师来说,此系列产品无疑是理想之选。

OS103011MS8QP1参数

参数
开关功能 On-On-On
最大交流触点电压 -
最大直流触点电压 12V
触点时间 未指定
电流额定值 100mA(DC)
电压额定值 12V(DC)
执行器长度 4mm
机械寿命 10000Cycles
长*宽*高 12.6mm*4.3mm*8.7mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

OS103011MS8QP1厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

OS103011MS8QP1数据手册

厂牌 PDF简要描述 下载
C&K 滑动开关 C&K OS103011MS8QP1 OS103011MS8QP1数据手册

OS103011MS8QP1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
350+ $ 0.3392 ¥ 2.8832
800+ $ 0.3193 ¥ 2.7141
1200+ $ 0.2978 ¥ 2.5316
库存: 66003
起订量: 350 增量: 1
交货地:
最小起订量为:350
合计: ¥ 1009.12
