V80212S205Q

产品分类: 滑动开关
厂牌: C&K
产品描述: 250V(AC) On-On (Line Voltage Selector) 30V 125V 未指定 卡入式安装,按扣安装,面板安装 23.77mm(高度)
供应商型号: N-V80212S205Q
供应商: 云汉优选
标准整包数: 1

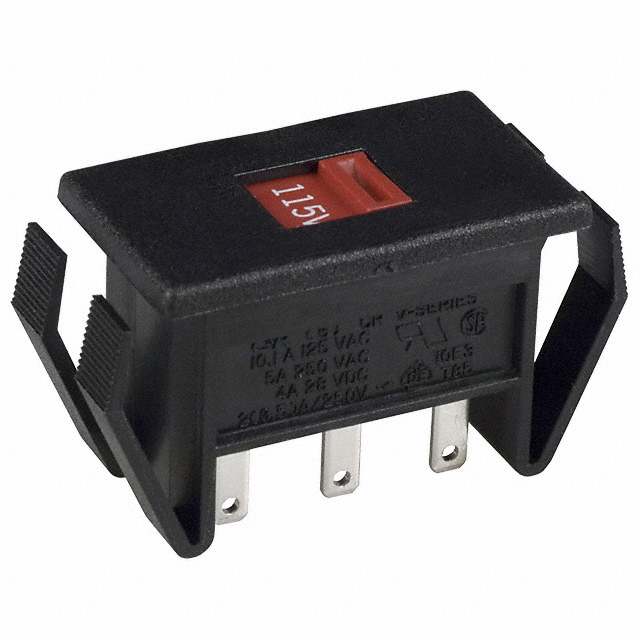

C&K 滑动开关 V80212S205Q

V80212S205Q概述

    电子元器件产品技术手册

    产品简介


    本手册描述的是CK Components公司生产的ISlide I–33型号的功率及线路电压选择滑动开关(Power & Line Voltage Select Slide Switches)。该产品主要应用于家用电器等领域,具有多种功能,能够在广泛的电压和电流范围内工作。其特点是设计紧凑、易于安装和使用,并且符合RoHS标准。

    技术参数


    以下是ISlide I–33型号滑动开关的技术规格和性能参数:
    - 额定电流: 高达10安培
    - 接触点额定值:
    - 10 GPA @ 125 V AC 50/60 Hz T85
    - 5 GPA @ 250 V AC 50/60 Hz T85
    - 2 (0.5)A @ 250 VAC 50/60 Hz T85
    - 4RA @ 30 VDC T85
    - 电气寿命: 在满载条件下可达10,000次开合循环
    - 接触电阻: 初始时低于10毫欧
    - 绝缘电阻: 最小为10^9 欧姆
    - 耐压强度: 海平面以上最小为1,000 Vrms
    - 工作温度范围: -30°C至+85°C

    产品特点和优势


    ISlide I–33具有以下几个显著的特点和优势:
    - 高电流容量: 可以承受高达10安培的电流,适用于各种大功率应用。
    - 快速连接端子: 提供快速连接选项,方便安装和布线。
    - RoHS合规: 符合环保要求,适用于对材料安全有严格要求的应用场景。
    - 耐用性强: 电气寿命长达10,000次开合循环,适合频繁操作的场合。

    应用案例和使用建议


    ISlide I–33滑动开关通常用于家用电器中,例如洗衣机、微波炉等需要频繁切换电源或调整电压的应用。根据手册中的说明,为了更好地利用这些特性,建议如下:
    - 确保开关安装位置稳定,避免震动和冲击导致接触不良。
    - 定期检查连接处是否松动,保持良好的电气接触。
    - 使用合适的电源和负载,确保不超过开关的额定参数。

    兼容性和支持


    - 兼容性: 该产品支持多种安装方式,如面板安装(SS)、右角穿孔安装(MA)等。终端类型包括快速连接(05)、通孔(02)和直角通孔(08)。
    - 厂商支持: 有关特定和定制型号的信息,请联系CK Components公司的客户服务部门。他们可以提供技术支持和售后服务。

    常见问题与解决方案


    1. 问题: 开关安装后无法正常工作。
    - 解决方案: 检查接线是否正确,并确认连接端子是否已紧固。
    2. 问题: 接触电阻过高。
    - 解决方案: 清洁接触面,去除氧化层或污垢。
    3. 问题: 开关频繁损坏。
    - 解决方案: 确保使用的电源和负载不超过开关的额定参数,避免过载。

    总结和推荐


    ISlide I–33是一款高效、可靠的功率及线路电压选择滑动开关,非常适合于家用电器和工业控制应用。其具备高电流承载能力、快速连接终端、以及符合RoHS标准等特点,使其在市场上具有很高的竞争力。因此,我强烈推荐此产品用于相关应用场景。

V80212S205Q参数

参数
电压额定值 250V(AC)
执行器长度 -
机械寿命 -
开关功能 On-On (Line Voltage Selector)
最大交流触点电压 125V
最大直流触点电压 30V
触点时间 未指定
电流额定值 -
长*宽*高 23.77mm(高度)
安装方式 卡入式安装,按扣安装,面板安装
零件状态 在售
包装方式 散装

V80212S205Q厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

V80212S205Q数据手册

厂牌 PDF简要描述 下载
C&K 滑动开关 C&K V80212S205Q V80212S205Q数据手册

V80212S205Q封装设计

查看详情并下载
Symbol
Footprint
3D Model
