首页  >  产品百科  >  JS207011SCQNR

JS207011SCQNR

产品分类: 滑动开关
厂牌: C&K
产品描述: 6V(DC) On-On-Mom 6V 300mA(DC) 未指定 2mm SMD 贴片安装,黏合安装
供应商型号: JS207011SCQNR
供应商: Master
标准整包数: 25

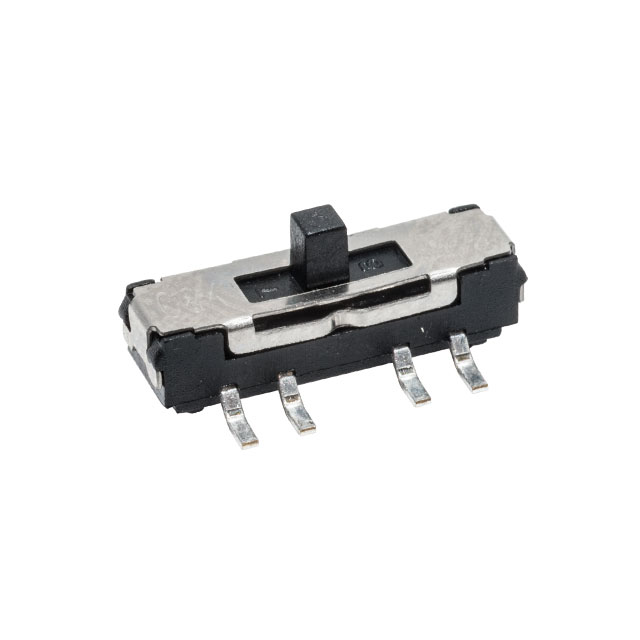

C&K 滑动开关 JS207011SCQNR

JS207011SCQNR概述

    ISlide e JS 系列微型滑动开关技术手册

    产品简介


    ISlide e 的 JS 系列微型滑动开关是一类用于控制电路通断的小型开关。它们以其紧凑的设计和高可靠性而著称,适用于多种领域,如通信设备、计算机外围设备、温度调节器选择开关、仪器仪表以及医疗设备等。

    技术参数


    以下是 JS 系列微型滑动开关的技术参数:
    - 接触额定值: 6 VDC @ 0.3A
    - 电气寿命: 5,000 次开合循环
    - 接触电阻: 最大 70 mΩ
    - 绝缘电阻: 最小 100 MΩ @ 500V
    - 耐压强度: 最小 500 VAC @ 海平面
    - 操作温度: -40°C 至 +85°C
    - 存储温度: -40°C 至 +85°C
    材料
    - 外壳: 4/6 尼龙(UL94V-2),黑色
    - 按钮: 4/6 尼龙(UL94V-2),黑色(某些选项为白色)
    - 触点: 铜合金,镀银
    - 端子: 黄铜,镀银

    产品特点和优势


    - 正向卡扣: 确保开关位置的稳定性
    - 低剖面设计: 节省空间,易于安装
    - 红外再流焊: 支持 260°C 的焊接配置
    - 表面贴装和通孔安装: 适应不同类型的电路板
    - SPDT、DPDT 和 DP3T 型号: 满足不同的电路需求
    - RoHS 合规: 环保材料,符合国际标准

    应用案例和使用建议


    JS 系列微型滑动开关广泛应用于各种场景,如电信产品、电脑外设、恒温器选择开关、仪器仪表和医疗器械等。建议在安装时确保焊接温度符合规格要求,以确保开关的稳定性和可靠性。

    兼容性和支持


    - 兼容性: 本系列产品可与其他电子元件或设备兼容,适用于大多数标准电路板。
    - 支持: 用户可通过厂商的服务中心获取详细的产品信息和技术支持。

    常见问题与解决方案


    - 问题: 开关频繁跳动,无法稳定保持状态。
    - 解决方案: 检查接触点是否有灰尘或异物影响,并重新焊接以确保良好的接触。
    - 问题: 开关的接触电阻异常升高。
    - 解决方案: 检查是否有过热或焊接不良的情况,必要时更换开关。

    总结和推荐


    总体而言,ISlide e 的 JS 系列微型滑动开关具有出色的电气性能和可靠性,适合多种应用场景。其独特的设计和多样的型号使其在市场上具备很强的竞争力。对于需要高性能开关的应用场合,我们强烈推荐使用该系列产品。

JS207011SCQNR参数

参数
电压额定值 6V(DC)
执行器长度 2mm
机械寿命 -
开关功能 On-On-Mom
最大交流触点电压 -
最大直流触点电压 6V
触点时间 未指定
电流额定值 300mA(DC)
通用封装 SMD
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

JS207011SCQNR厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

JS207011SCQNR数据手册

厂牌 PDF简要描述 下载
C&K 滑动开关 C&K JS207011SCQNR JS207011SCQNR数据手册

JS207011SCQNR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 1.0652 ¥ 9.0226
250+ $ 0.9674 ¥ 8.0433
800+ $ 0.9028 ¥ 7.5025
1600+ $ 0.865 ¥ 7.0834
3200+ $ 0.8429 ¥ 6.9029
5600+ $ 0.8303 ¥ 6.7992
8000+ $ 0.8177 ¥ 6.6964
10400+ $ 0.8177 ¥ 6.6964
库存: 413
起订量: 25 增量: 0
交货地:
最小起订量为:25
合计: ¥ 225.56
