JS102011SAQN

产品分类: 滑动开关
厂牌: C&K
产品描述: C & K 拨动开关, 单刀双掷, 9mm长, 300 mA, 闭锁
供应商型号: UA-JS102011SAQN
供应商: 海外现货
标准整包数: 1000

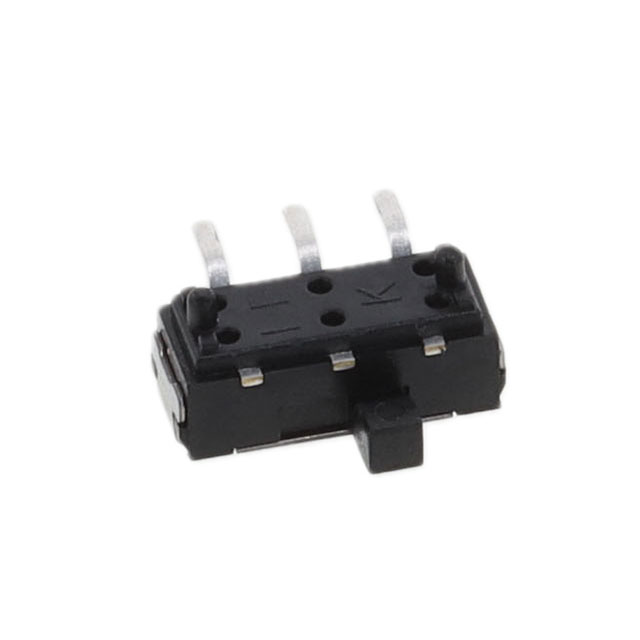

C&K 滑动开关 JS102011SAQN

JS102011SAQN概述

    JS系列微型滑动开关技术手册

    1. 产品简介


    JS系列滑动开关是一种迷你型开关,适用于各种电子设备中。这些开关具有低轮廓、高可靠性及良好的焊接性能,广泛应用于通信产品、计算机外围设备、恒温器选择开关、仪器仪表及医疗设备等领域。

    2. 技术参数


    - 接触额定值:6 VDC @ 0.3A
    - 电气寿命:5,000次开合循环
    - 接触电阻:最大70毫欧
    - 绝缘电阻:最小100兆欧(@ 500V)
    - 介电强度:最小500VAC(海平面)
    - 操作温度范围:-40°C 至 +85°C
    - 储存温度范围:-40°C 至 +85°C
    - 接触材料:镀银铜合金
    - 终端材料:镀银黄铜
    - 尺寸:取决于具体型号

    3. 产品特点和优势


    JS系列滑动开关的独特优势在于其高可靠性、低轮廓设计以及通过红外回流焊的能力。此外,它还提供了表面贴装和通孔安装选项,满足多种安装需求。其RoHS合规确保了环保标准,适合全球市场销售。

    4. 应用案例和使用建议


    JS系列开关可用于各类便携式通信设备,如智能手机、平板电脑中的状态切换;计算机外围设备如键盘、鼠标中的按键控制;医疗设备中的模式选择等。建议在使用时注意温度范围限制,避免高温环境下长时间使用,以确保最佳性能和寿命。

    5. 兼容性和支持


    JS系列开关具有广泛的兼容性,可以与其他标准电子元件无缝集成。厂商提供详尽的技术支持,包括详细的技术文档和客户服务中心咨询。

    6. 常见问题与解决方案


    - 问题:接触电阻过高
    - 解决方案:检查安装是否正确,确认接触面清洁无污渍。
    - 问题:开关不动作
    - 解决方案:检查线路连接是否正常,确认电源电压符合要求。
    - 问题:外观损坏
    - 解决方案:重新安装开关或更换新的开关。

    7. 总结和推荐


    总体来看,JS系列滑动开关在小型化、高可靠性和多用途方面表现出色,适合需要高密度安装且追求高性能的应用场合。强烈推荐使用该系列开关,特别是对于对可靠性有较高要求的应用项目。

JS102011SAQN参数

参数
机械寿命 5千次
开关功能 On-On
最大交流触点电压 -
最大直流触点电压 6V
触点时间 未指定
电流额定值 300mA(DC)
电压额定值 6V(DC)
执行器长度 2mm
长*宽*高 9mm*3.6mm*4.3mm
通用封装 SMD
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

JS102011SAQN厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

JS102011SAQN数据手册

厂牌 PDF简要描述 下载
C&K 滑动开关 C&K JS102011SAQN JS102011SAQN数据手册

JS102011SAQN封装设计

查看详情并下载
Symbol
Footprint
3D Model
