JS102011SCQN

产品分类: 滑动开关
厂牌: C&K
产品描述: C & K 拨动开关, 单刀双掷, 8.5mm长, 300 mA, 闭锁
供应商型号: N-JS102011SCQN
供应商: 云汉优选
标准整包数: 1000

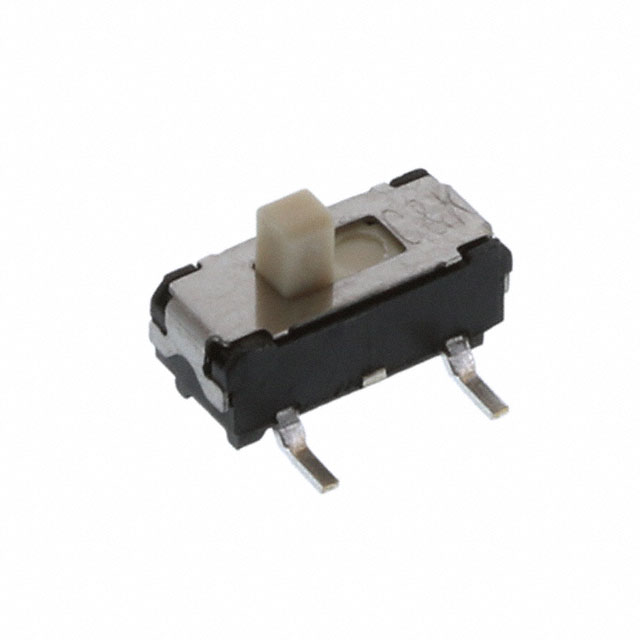

C&K 滑动开关 JS102011SCQN

JS102011SCQN概述

    JS系列微型推拉式开关技术手册

    1. 产品简介


    JS系列微型推拉式开关是由CK公司设计和生产的高性能开关组件。该系列产品包括SPDT(单刀双掷)、DPDT(双刀双掷)和DP3T(双刀三掷)等多种型号,广泛应用于通信设备、计算机外围设备、恒温器选择开关、仪器仪表及医疗设备等领域。这些开关凭借其紧凑的设计和卓越的功能,在多个行业领域中备受推崇。

    2. 技术参数


    JS系列微型推拉式开关的技术参数如下表所示:
    | 参数名称 | 技术规格 |

    | 联系额定值 | 6 VDC @ 0.3A |
    | 电气寿命 | 5,000次接通断开循环 |
    | 接触电阻 | 最大70 mΩ |
    | 绝缘电阻 | 最小100 MΩ @ 500V |
    | 耐压强度 | 海拔处最小500 VAC |
    | 工作温度范围 | -40°C 至 +85°C |
    | 存储温度范围 | -40°C 至 +85°C |

    3. 产品特点和优势


    JS系列微型推拉式开关的独特之处在于其具有明确的定位、低轮廓设计、通过红外回流焊至260°C的焊接特性、表面和通孔安装方式、多种电路配置以及符合RoHS标准等特点。这些特点使其在多种应用环境中表现出色,尤其适用于空间受限且对精度要求高的场合。

    4. 应用案例和使用建议


    JS系列开关因其小巧灵活的设计,被广泛应用在电信设备中,例如手机和调制解调器的复位按钮。此外,在计算机外设如键盘和鼠标中也有广泛应用。用户在选择合适的开关时,应考虑具体应用需求,比如接触额定值、工作温度范围和绝缘电阻等关键参数。此外,合理规划布局和确保正确的焊接过程也是保证其性能的重要因素。

    5. 兼容性和支持


    JS系列微型推拉式开关与多数主流电子设备兼容。CK公司提供全面的技术支持和服务,确保用户在购买后能够顺利安装和使用产品。此外,CK公司还为客户提供在线文档和技术咨询,帮助用户解决使用过程中遇到的各种问题。

    6. 常见问题与解决方案


    根据技术手册内容,常见的问题及解决方案如下:
    - 问题:接触电阻超出正常范围。
    - 解决办法:检查焊接质量和电路板清洁度。
    - 问题:无法实现预期的操作。
    - 解决办法:确认正确连接并检查电气参数设置。
    - 问题:长时间使用后开关失效。
    - 解决办法:定期进行维护检查,注意保持良好的操作环境。

    7. 总结和推荐


    JS系列微型推拉式开关以其独特的定位、低轮廓设计和高可靠性,成为诸多领域的理想选择。其广泛的适用范围和优秀的性能使其在市场上具备较强的竞争力。综上所述,推荐在需要紧凑型、高可靠性的电子设备中使用JS系列开关。

JS102011SCQN参数

参数
最大交流触点电压 -
最大直流触点电压 6V
触点时间 未指定
电流额定值 300mA(DC)
电压额定值 6V(DC)
执行器长度 2mm
机械寿命 5千次
开关功能 On-On
长*宽*高 8.5mm*3.5mm*7.5mm
通用封装 SMD
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

JS102011SCQN厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

JS102011SCQN数据手册

厂牌 PDF简要描述 下载
C&K 滑动开关 C&K JS102011SCQN JS102011SCQN数据手册

JS102011SCQN封装设计

查看详情并下载
Symbol
Footprint
3D Model
