JS203011JAQN

产品分类: 滑动开关
厂牌: C&K
产品描述: 6V(DC) On-On-On 6V 300mA(DC) 未指定 2mm SMD 贴片安装,黏合安装
供应商型号: N-JS203011JAQN
供应商: 云汉优选
标准整包数: 1

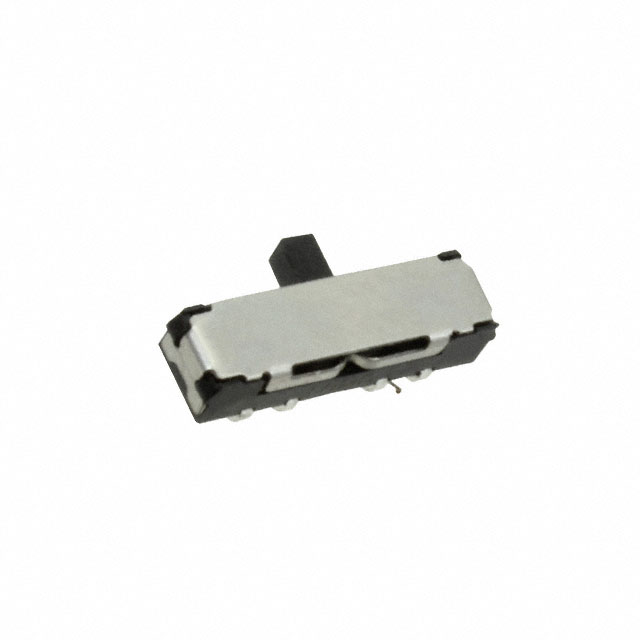

C&K 滑动开关 JS203011JAQN

JS203011JAQN概述

    JS系列微型滑动开关技术手册

    1. 产品简介


    ISlide 的 JS 系列微型滑动开关是一种小巧而可靠的电控开关,主要用于多种电子设备中。该系列产品提供了多种型号,包括双极双掷(DPDT)、双极三掷(DP3T)和单极双掷(SPDT)版本。这些开关具有低轮廓设计,适用于空间受限的应用场合。主要功能包括切换电路路径,广泛应用于电信设备、计算机外围设备、恒温器选择开关、仪器仪表及医疗设备等领域。

    2. 技术参数


    | 参数名称 | 规格 |

    | 接触额定值 | 6 VDC @ 0.3A |
    | 电气寿命 | 5,000 次开闭周期 |
    | 接触电阻 | 最大 70 mΩ |
    | 绝缘电阻 | 最小 100 MΩ @ 500V |
    | 耐电压 | 最小 500 VAC @ 海平面 |
    | 工作温度 | -40ºC 至 +85ºC |
    | 储存温度 | -40ºC 至 +85ºC |
    | 安装方式 | 表面安装、通孔安装 |

    3. 产品特点和优势


    - Positive detent:确保开关在每个位置稳定停留,提高可靠性。
    - Low profile:低轮廓设计,节省空间。
    - RoHS 合规:环保材料,符合欧盟 RoHS 指令。
    - 表面安装和通孔安装:提供灵活的安装选项,适应不同设计需求。
    - 红外回流焊接:至 260°C 焊接温度,便于自动化生产。

    4. 应用案例和使用建议


    - 应用案例:
    - 在一台家用电信设备中,用于切换不同的通信模式。
    - 在一个医疗仪器中,用于切换不同的操作模式。
    - 使用建议:
    - 使用前请仔细检查接触电阻,确保开关处于良好的工作状态。
    - 定期进行电气寿命测试,以确保长时间可靠运行。

    5. 兼容性和支持


    JS 系列微型滑动开关支持标准的 PCB 布局,并且可以与多种电子元件和设备配合使用。制造商提供详尽的技术支持和客户服务,包括产品咨询、设计支持和故障排除等。

    6. 常见问题与解决方案


    - 问题 1:接触电阻偏高,导致信号不稳定。
    - 解决办法:检查安装过程中是否有灰尘或污染物进入,清洁接触点后重新测试。

    - 问题 2:无法正确切换电路。
    - 解决办法:确认安装是否正确,检查 PCB 布局是否符合规范,必要时咨询技术支持。

    7. 总结和推荐


    JS 系列微型滑动开关以其独特的功能和优势,在各种应用中表现出色。其低轮廓设计、高可靠性、便捷的安装方式和丰富的规格选项使其在市场上具备较高的竞争力。我们强烈推荐此产品用于需要高性能、高可靠性的应用场合。

JS203011JAQN参数

参数
机械寿命 -
开关功能 On-On-On
最大交流触点电压 -
最大直流触点电压 6V
触点时间 未指定
电流额定值 300mA(DC)
电压额定值 6V(DC)
执行器长度 2mm
通用封装 SMD
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

JS203011JAQN厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

JS203011JAQN数据手册

厂牌 PDF简要描述 下载
C&K 滑动开关 C&K JS203011JAQN JS203011JAQN数据手册

JS203011JAQN封装设计

查看详情并下载
Symbol
Footprint
3D Model
