JS202011JCQN

产品分类: 滑动开关
厂牌: C&K
产品描述: C & K 拨动开关, 双刀双掷, 3 A, (开)-(开)
供应商型号: 26M-JS202011JCQN
供应商: 云汉优选
标准整包数: 1

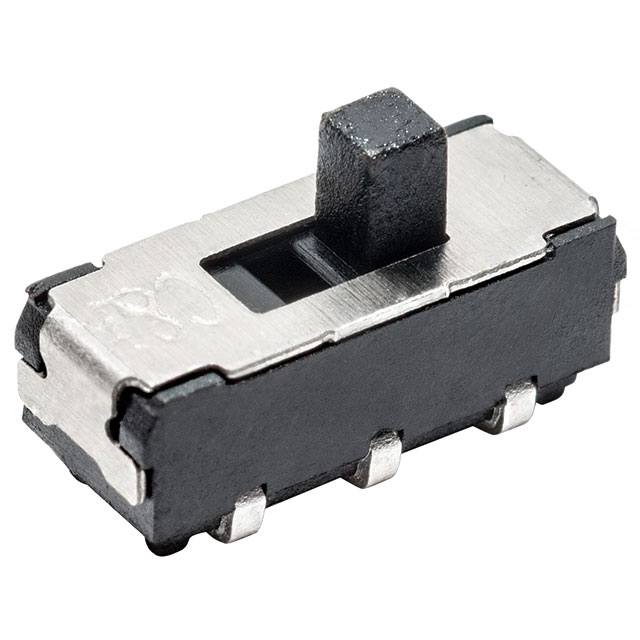

C&K 滑动开关 JS202011JCQN

JS202011JCQN概述

    ISlide e JS系列微型滑动开关技术手册解析

    1. 产品简介


    ISlide e JS系列是CK系列子微型滑动开关,适用于多种现代电子设备和行业应用。这些开关以极小的体积和高性能著称,具有可靠的正向触觉反馈和广泛的电气参数适应能力。主要功能包括单刀双掷(SPDT)、双刀双掷(DPDT)及三掷(DP3T)选项,支持表面安装和通孔安装方式,满足不同设计需求。广泛应用于通信设备、计算机外围设备、医疗设备、仪器仪表等领域。

    2. 技术参数


    以下是JS系列开关的关键技术规格:
    - 接触额定值: 6V DC @ 0.3A。
    - 电寿命: 5,000次开合循环。
    - 接触电阻: 最大70mΩ。
    - 绝缘电阻: 最小100MΩ @ 500V。
    - 耐压强度: 最小500V AC @ 海平面。
    - 工作温度范围: -40°C 至 +85°C。
    - 存储温度范围: 同上。
    - 材质: 房体采用4/6尼龙(UL94V-2,黑色),部分选项白色;触点由镀银铜合金制成,端子为镀银黄铜。
    - 其他特性: 符合RoHS标准,提供IR回流焊接支持(最高260°C焊锡配置)。

    3. 产品特点和优势


    JS系列开关以其以下特点在市场上脱颖而出:
    - 紧凑型设计: 支持低轮廓设计,适合空间受限的应用场景。
    - 多样安装方式: 支持表面贴装和通孔安装,适应各种PCB布局需求。
    - 可靠性能: 高质量的材料和制造工艺确保长期稳定运行。
    - 环保合规: 全面符合RoHS标准,绿色环保。
    - 高性价比: 在性能和成本之间取得平衡,是中小规模设备的理想选择。

    4. 应用案例和使用建议


    JS系列开关典型应用场景包括:
    - 通信设备: 如路由器、交换机等需要高可靠性的小型化开关组件。
    - 计算机外设: 鼠标、键盘等输入设备中的切换控制。
    - 医疗设备: 监测设备或诊断工具中的精密开关。
    使用建议:
    1. 在设计电路时,根据具体需求选择合适的开关类型(如SPDT、DPDT或DP3T)。
    2. 注意焊锡温度限制,确保使用符合标准的焊接工艺。
    3. 对于高频率操作场景,需考虑散热设计以避免过热问题。

    5. 兼容性和支持


    JS系列开关可以与其他主流电路板和连接器良好兼容,适配性强。制造商提供全面的技术支持服务,包括详细的安装指南、样品请求和技术咨询。此外,产品通过CK的官网可直接获得产品文档和售后服务。

    6. 常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    - 问题: 开关触点接触不良。
    解决方法: 检查安装过程中是否存在污染或物理损伤,重新焊接或更换开关。
    - 问题: 温度过高导致性能下降。
    解决方法: 确保良好的散热设计,避免过载使用。

    7. 总结和推荐


    ISlide e JS系列子微型滑动开关凭借其卓越的性能、灵活的设计以及环保合规特性,在电子行业中表现优异。其适用于通信、医疗、计算机等多个领域,特别适合对空间利用率要求高的场合。因此,对于需要高品质微型开关的项目,我们强烈推荐使用该系列产品。
    综上所述,CK公司的ISlide e JS系列开关是一款高度可靠且性价比极高的产品,值得在现代电子设备中广泛采用。

JS202011JCQN参数

参数
最大直流触点电压 6V
触点时间 未指定
电流额定值 300mA(DC)
电压额定值 6V(DC)
执行器长度 2mm
机械寿命 5千次
开关功能 开-开
最大交流触点电压 -
长*宽*高 9mm(长度)*5.6mm(高度)
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

JS202011JCQN厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

JS202011JCQN数据手册

厂牌 PDF简要描述 下载
C&K 滑动开关 C&K JS202011JCQN JS202011JCQN数据手册

JS202011JCQN封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 5.6429
10+ ¥ 5.0426
100+ ¥ 4.1579
500+ ¥ 3.6462
1000+ ¥ 3.3857
库存: 1122
起订量: 1 增量: 1300
交货地:
最小起订量为:1
合计: ¥ 5.64
