OS203011MA2QP1

产品分类: 滑动开关
厂牌: C&K
产品描述: C & K 拨动开关, DP3T, 100 mA, (开)-开-(开)
供应商型号: U-OS203011MA2QP1
供应商: 云汉优选
标准整包数: 1

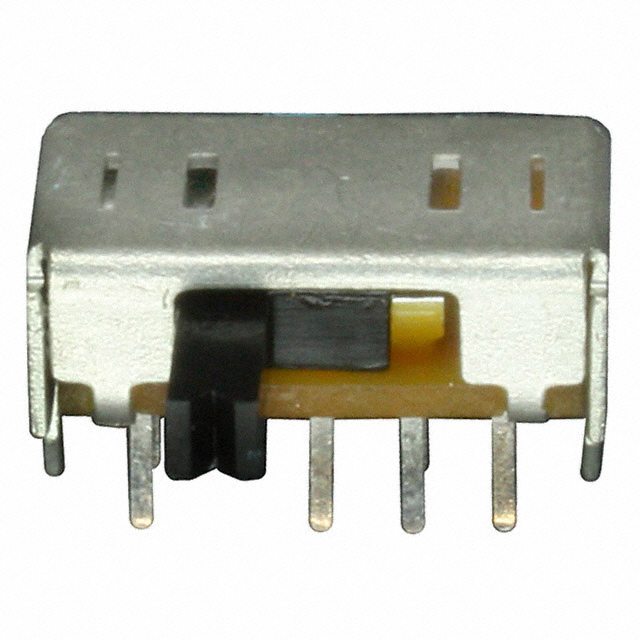

C&K 滑动开关 OS203011MA2QP1

OS203011MA2QP1概述

    电子元器件产品技术手册

    产品简介


    本文介绍的产品是CK Components公司的OS系列微型滑动开关(Slide Switch)。这种开关广泛应用于测试测量设备、计算机外设及网络产品、消费类产品等领域。这些开关提供了多种类型的致动器和终端连接方式,既可以表面贴装也可以面板安装。此外,它们具有短路或非短路接触的特点,符合RoHS标准并采用无卤材料制造。

    技术参数


    | 参数 | 描述 |

    | 接触额定值 | 0.1A @ 12VDC |
    | 机械与电气寿命 | 10,000次循环 |
    | 接触电阻 | ≤20mΩ |
    | 绝缘电阻 | ≥100MΩ(500VDC) |
    | 介电强度 | 500VAC 1分钟 |
    | 工作温度范围 | -30°C至+70°C |
    | 包装方式 | 散装(Bulk) |

    产品特点和优势


    - 多样性:提供各种类型的致动器和终端连接方式。
    - 安装方式灵活:既可表面贴装也可面板安装。
    - 安全性高:提供短路或非短路接触选项。
    - 环保合规:符合RoHS标准,采用无卤材料制造。

    应用案例和使用建议


    OS系列微型滑动开关常用于测试测量设备、计算机外设及网络产品等。在实际使用过程中,用户需注意开关的工作环境温度范围,确保不会超过产品规定的极限。同时,在高振动环境中使用时,需要额外固定以防止意外触发。在设计电路时,应注意选择合适的接点额定值以确保电路的稳定性和可靠性。

    兼容性和支持


    该产品与常见的PCB(印刷电路板)和面板安装方法兼容。如果需要更高温度等级的致动器,可以咨询客服获取更多帮助。CK Components公司提供详尽的技术支持和售后服务,确保用户在使用过程中能够得到及时的帮助和支持。

    常见问题与解决方案


    1. 问题:开关的接触电阻过大。
    - 解决办法:检查接触部位是否有氧化或污染,如有必要,进行清洁处理或更换新的开关。

    2. 问题:开关无法正常切换。
    - 解决办法:检查开关是否受到外部压力影响,确保其安装稳固且没有损坏。

    3. 问题:开关出现过热现象。
    - 解决办法:确认所使用的开关符合额定电流要求,避免过载使用。如需更高额定电流的开关,请联系客服获取更多信息。

    总结和推荐


    总体来看,OS系列微型滑动开关在测试测量设备、计算机外设及网络产品等领域表现出色。其多样化的配置、灵活的安装方式以及良好的环境适应性使其在市场上具备很强的竞争力。然而,用户在选择和使用过程中仍需注意其工作环境和操作条件,以确保长期可靠运行。综上所述,推荐使用这款产品。
    希望上述内容能为用户提供详细的参考,如需进一步了解,请随时联系我们的客服团队。

OS203011MA2QP1参数

参数
最大直流触点电压 12V
触点时间 未指定
电流额定值 100mA(DC)
电压额定值 12V(DC)
执行器长度 4mm
机械寿命 10000Cycles
开关功能 On-On-On
最大交流触点电压 -
安装方式 通孔安装
零件状态 在售
包装方式 散装

OS203011MA2QP1厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

OS203011MA2QP1数据手册

厂牌 PDF简要描述 下载
C&K 滑动开关 C&K OS203011MA2QP1 OS203011MA2QP1数据手册

OS203011MA2QP1封装设计

查看详情并下载
Symbol
Footprint
3D Model
