OS103012MU1QP1

产品分类: 滑动开关
厂牌: C&K
产品描述: 30V(DC) On-On-On 10000Cycles 30V 200mA(DC) 未指定 4mm 通孔安装 17mm(长度)*9.2mm(高度)
供应商型号: ET-2435107
供应商: 海外现货
标准整包数: 1

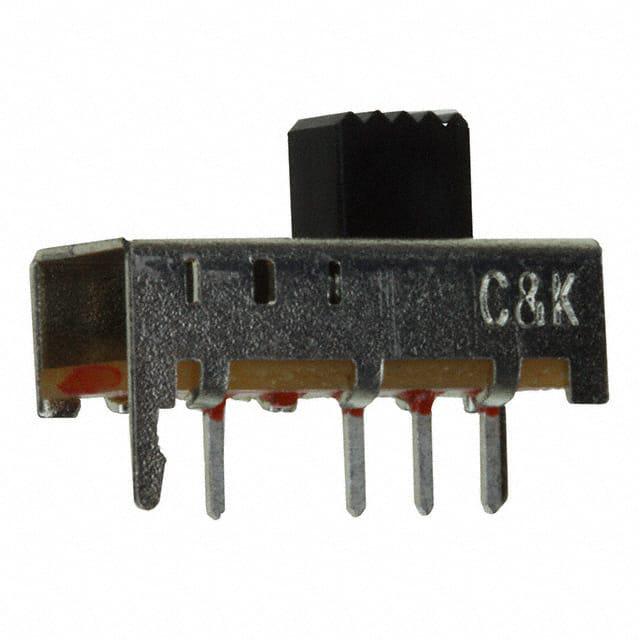

C&K 滑动开关 OS103012MU1QP1

OS103012MU1QP1概述

    电子元器件技术手册:OS系列微型滑动开关

    产品简介


    OS系列微型滑动开关是CK Components公司生产的高性能开关产品,广泛应用于测试和测量设备、计算机外围设备及网络产品以及消费类产品。这些开关具备短路和非短路接触选项,并且符合RoHS标准,无卤素材料。

    技术参数


    - 开关类型: SPDT(单掷双位)和SP3T(单掷三位)
    - 额定电流: 0.1A @ 12VDC 或 0.3A @ 30VDC
    - 机械与电气寿命: 10,000次操作
    - 接触电阻: ≤20mΩ
    - 绝缘电阻: ≥100MΩ(在500VDC条件下)
    - 耐压强度: 500VAC,持续1分钟
    - 工作温度: -30°C 至 +70°C
    - 包装方式: 散装

    产品特点和优势


    - 多样的操纵杆和终端选项
    - 板载和面板安装方式
    - 短路或非短路触点选择
    - RoHS合规
    - 无卤素材料

    应用案例和使用建议


    典型应用包括测试和测量设备、计算机外围设备和网络产品以及消费类产品。具体的应用场景如:
    - 在网络路由器中作为电路切换开关,确保系统的稳定运行。
    - 在智能家电中用于电源管理和模式切换。
    使用建议:
    - 确保安装过程中正确连接电路,避免因错误连接导致的损坏。
    - 在高温环境下使用时,建议选择带有“C”标识的高温度版本以确保可靠性。

    兼容性和支持


    OS系列滑动开关可与其他电子元器件轻松集成,适用于广泛的电路设计。制造商提供了详细的技术支持和客户服务,帮助用户解决使用过程中遇到的问题。

    常见问题与解决方案


    - Q: 开关操作不顺畅?
    - A: 检查是否有污垢或灰尘,使用软布清洁开关表面。
    - Q: 接触电阻过高?
    - A: 确认连接牢固,检查是否有氧化现象,必要时更换开关。
    - Q: 工作温度超出规定范围?
    - A: 选择合适的型号或使用外部散热措施。

    总结和推荐


    总结:OS系列微型滑动开关具有多样的操纵杆和终端选项,适合多种应用场合。这些开关在机械和电气性能方面表现出色,适用于各种复杂环境下的可靠工作。
    推荐:鉴于其出色的性能和适用范围,我们强烈推荐这些开关用于需要高度可靠性和精确控制的项目中。如果您对具体型号或技术细节有任何疑问,请联系制造商获取更多支持。

OS103012MU1QP1参数

参数
最大交流触点电压 -
最大直流触点电压 30V
触点时间 未指定
电流额定值 200mA(DC)
电压额定值 30V(DC)
执行器长度 4mm
机械寿命 10000Cycles
开关功能 On-On-On
长*宽*高 17mm(长度)*9.2mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

OS103012MU1QP1厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

OS103012MU1QP1数据手册

厂牌 PDF简要描述 下载
C&K 滑动开关 C&K OS103012MU1QP1 OS103012MU1QP1数据手册

OS103012MU1QP1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.755 ¥ 14.8298
10+ $ 1.1415 ¥ 9.646
100+ $ 0.9844 ¥ 8.3178
350+ $ 0.7926 ¥ 6.6972
1050+ $ 0.7477 ¥ 6.318
2800+ $ 0.6882 ¥ 5.8149
5250+ $ 0.6272 ¥ 5.3001
10150+ $ 0.6106 ¥ 5.1597
库存: 711
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 14.82
