V70113S205Q

产品分类: 滑动开关
厂牌: C&K
产品描述: 30V(DC) On-Off 30V 125V 10A(AC),4A(DC) 未指定 0mm 卡入式安装,按扣安装,面板安装 23.77mm(高度)
供应商型号: CKN11969-ND
供应商: Digi-Key
标准整包数: 1

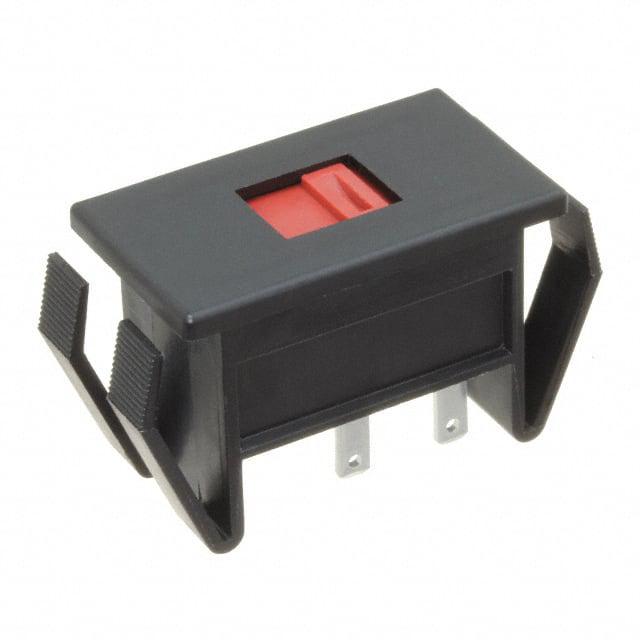

C&K 滑动开关 V70113S205Q

V70113S205Q概述

    ISlide I–33 技术手册摘要

    1. 产品简介


    ISlide I–33 是一种多功能的电源及线路电压选择滑动开关(Power & Line Voltage Select Slide Switch)。这种开关适用于各种家用电器,具备高达10安培的额定电流,支持面板安装和印刷电路板(PC)安装。其独特的设计允许通过螺丝刀槽操作,并提供快速连接端子选项。该产品符合RoHS标准,是一款环保型电子元器件。

    2. 技术参数


    - 额定电流:10A @ 125V AC 50/60Hz T85;5A @ 250V AC 50/60Hz T85;2A (0.5A) @ 250V AC 50/60Hz T85;4RA @ 30V DC T85
    - 电气寿命:10,000次全负载开关操作
    - 接触电阻:初始时小于10mΩ @ 2-4V DC, 100mA
    - 绝缘电阻:最小10^9Ω
    - 介电强度:最小1,000Vrms @ 海平面
    - 工作温度范围:-30°C 至 +85°C

    3. 产品特点和优势


    ISlide I–33 拥有多项独特功能,包括高达10安培的高电流承载能力、多种安装方式(如面板安装和PC安装)、可选配快速连接终端和螺丝刀槽操作。这些特点使其成为家电及其他设备的理想选择。该产品的材料选择(如6/6尼龙和玻璃填充聚酯)保证了其长期可靠性和耐温性能。

    4. 应用案例和使用建议


    ISlide I–33 的典型应用领域包括家用电器,例如洗衣机、空调等。对于需要高电流处理能力和多种安装方式的应用场景,该开关特别适用。建议在使用时根据具体需求选择合适的安装方式(面板安装或PC安装),以确保最佳性能。

    5. 兼容性和支持


    ISlide I–33 支持面板安装和PC安装,适用于广泛的设备和系统。厂商提供详细的安装指南和技术支持,以帮助客户解决任何安装和使用过程中可能遇到的问题。此外,该产品符合RoHS标准,确保环保合规。

    6. 常见问题与解决方案


    - 问题1:开关在全负载下无法正常工作
    - 解决方案:检查接触电阻是否符合要求(小于10mΩ),并确保安装正确,避免过载。
    - 问题2:接触点出现腐蚀现象
    - 解决方案:确认使用铜银合金接触点,并定期清洁接触面,防止氧化和腐蚀。

    7. 总结和推荐


    ISlide I–33 是一款高性能、多用途的电源及线路电压选择滑动开关。它具备出色的电气性能、可靠性高、安装灵活。对于需要高电流处理能力和广泛安装选择的应用场合,这款产品是一个理想的选择。因此,强烈推荐使用ISlide I–33 作为家电和其他电子设备的开关组件。

V70113S205Q参数

参数
开关功能 On-Off
最大交流触点电压 125V
最大直流触点电压 30V
触点时间 未指定
电流额定值 10A(AC),4A(DC)
电压额定值 30V(DC)
执行器长度 0mm
机械寿命 -
长*宽*高 23.77mm(高度)
安装方式 卡入式安装,按扣安装,面板安装
零件状态 在售
包装方式 散装

V70113S205Q厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

V70113S205Q数据手册

厂牌 PDF简要描述 下载
C&K 滑动开关 C&K V70113S205Q V70113S205Q数据手册

V70113S205Q封装设计

查看详情并下载
Symbol
Footprint
3D Model
